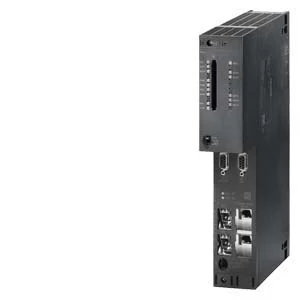

PLC افزونگی‌پذیر زیمنس SIMATIC S7-400H CPU 417-5H PN/DP کد 6ES7417-5HT06-0AB0

CPU 417-5H PN/DP

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

CPU افزونگی‌پذیر H زیمنس CPU 417-5H PN/DP از خانواده SIMATIC S7-400H با کد 6ES7417-5HT06-0AB0، حافظه کاری 32768 KB و رابط‌های MPI/DP، PROFIBUS DP، PROFINET و دو رابط Sync.

چرخه عمر: محصول فعال؛ نسخه سخت‌افزاری و Firmware هنگام سفارش کنترل شود.

معرفی محصول

CPU 417-5H PN/DP یک CPU افزونگی‌پذیر H برای سامانه افزونه S7-400H و فرایندهای نیازمند دسترس‌پذیری بالا است.

مشخصات کلیدی

کد سفارش6ES7417-5HT06-0AB0
خانوادهSIMATIC S7-400H
حافظه کاری32768 KB؛ 16 MB برنامه و 16 MB داده
رابط‌هاMPI/DP، PROFIBUS DP، PROFINET و دو رابط Sync
FirmwareV6.0
نرم‌افزار مهندسیSTEP 7 V5.5 SP2 + HF1
I/O داخلیندارد؛ توسعه با ماژول‌های S7-400/ET 200 سازگار
تغذیهاز طریق منبع تغذیه و باس رک S7-400

افزونگی S7-400H

تشکیل سامانه H به دو CPU همسان، ماژول‌های Sync و لینک‌های همگام‌سازی نیاز دارد. Firmware هر دو CPU باید یکسان و سازگار باشد.

کاربردها

  • کنترل فرایند و خطوط تولید
  • شبکه‌های MPI/DP، PROFIBUS و PROFINET
  • فرایندهای پیوسته و حیاتی

نکته خرید: کد سفارش، Firmware، Memory Card، تجهیزات جانبی و نسخه پروژه پیش از سفارش تطبیق داده شود.

مشخصات فنی

مدل CPU 417-5H PN/DP
برند زیمنس
دسته‌بندی PLC
کشور تولید یا مونتاژ آلمان
نوع ساختار PLC افزونه‌پذیر (Redundant / High-availability)
سری PLC SIMATIC S۷-۴۰۰H
مدل CPU CPU ۴۱۷-۵H PN/DP
نوع تغذیه ورودی DC
حداقل دمای کاری ۰ °C
بازه ولتاژ تغذیه باس ۵ V DC رک S۷-۴۰۰؛ تغذیه سیستم
حداکثر دمای کاری ۶۰ °C
حافظه برنامه و داده ۳۲۷۶۸
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
تعداد خروجی آنالوگ ۰
تعداد پورت PROFINET ۱
نرم‌افزار مهندسی STEP ۷ Professional
حداقل نسخه نرم‌افزار مهندسی STEP ۷ V۵.۵ SP۲ + HF۱
نسخه Firmware V۶.۰
شرح سیگنال‌های دیجیتال بدون I/O دیجیتال داخلی؛ توسعه با ماژول‌های سازگار
شرح سیگنال‌های آنالوگ بدون I/O آنالوگ داخلی؛ توسعه با ماژول‌های سازگار
پروتکل ارتباطی PROFINET
نوع پورت شبکه RS-۴۸۵، RJ۴۵ Ethernet
استاندارد و گواهی صنعتی CE، UL، RoHS
درجه حفاظت IP۲۰
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • رک، منبع تغذیه و باس پشت S7-400 سازگار
  • Memory Card نوع FLASH یا RAM
  • STEP 7 V5.5 SP2 + HF1

مراحل نصب و راه‌اندازی

  1. برق تابلو را قطع و نبود ولتاژ را کنترل کنید.
  2. CPU را در رک نصب و ارت را متصل کنید.
  3. شبکه و تجهیزات جانبی را طبق راهنمای رسمی سیم‌بندی کنید.
  4. پروژه سازگار با کد سفارش و Firmware را بارگذاری کنید.
  5. Diagnostic Buffer، شبکه و I/O را مرحله‌ای آزمایش کنید.
  6. همسان بودن Firmware دو CPU، دو لینک Sync و جابه‌جایی بدون وقفه را آزمایش کنید.

هشدار: راه‌اندازی توسط متخصص مجاز و مطابق ارزیابی ریسک انجام شود.
