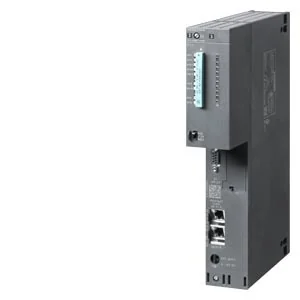

PLC زیمنس SIMATIC S7-400 CPU 414-3 PN/DP کد 6ES7414-3EM07-0AB0

CPU 414-3 PN/DP

هنوز نظری ثبت نشده

روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

۱۰۰٪

قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.

استعلام و خرید

وضعیت تولید: در حال تولید
مبدأ ساخت: آلمان

معرفی

معرفی کالا

CPU فعال زیمنس SIMATIC S7-400 CPU 414-3 PN/DP با کد 6ES7414-3EM07-0AB0، حافظه کاری 4MB شامل 2MB کد و 2MB داده، رابط MPI/DP، Ethernet/PROFINET و رابط افزونه IF 964-DP.

مشخصات رسمی کلیدی

کد سفارش	6ES7414-3EM07-0AB0
خانواده	SIMATIC S7-400
حافظه کاری	4 MB؛ شامل 2 MB کد و 2 MB داده
رابط اول	MPI/DP تا 12 Mbit/s، درگاه X1
رابط دوم	Ethernet/PROFINET، درگاه X5
رابط سوم	IF 964-DP افزونه، درگاه IF1
ابعاد بسته‌بندی	30.2 × 23.3 × 6.6 سانتی‌متر
وزن خالص	1.13 کیلوگرم
چرخه عمر	فعال

مشخصات فنی

مدل CPU 414-3 PN/DP

برند زیمنس

دسته‌بندی PLC

کشور تولید یا مونتاژ آلمان

نوع ساختار PLC ماژولار

سری PLC SIMATIC S۷-۴۰۰

مدل CPU CPU ۴۱۴-۳ PN/DP

نوع تغذیه ورودی DC

حداقل دمای کاری ۰ °C

بازه ولتاژ تغذیه باس ۵ V DC رک S۷-۴۰۰؛ تغذیه سیستم

حداکثر دمای کاری ۶۰ °C

حافظه برنامه و داده ۴۰۹۶

تعداد ورودی دیجیتال ۰

تعداد خروجی دیجیتال ۰

تعداد ورودی آنالوگ ۰

تعداد خروجی آنالوگ ۰

تعداد پورت PROFINET ۱

نرم‌افزار مهندسی STEP ۷ Professional

حداقل نسخه نرم‌افزار مهندسی STEP ۷ V۵.۵ یا بالاتر با HSP ۲۶۲

نسخه Firmware V۷.۰

شرح سیگنال‌های دیجیتال بدون I/O دیجیتال داخلی؛ توسعه با ماژول‌های سازگار

شرح سیگنال‌های آنالوگ بدون I/O آنالوگ داخلی؛ توسعه با ماژول‌های سازگار

پروتکل ارتباطی PROFINET

نوع پورت شبکه RS-۴۸۵، RJ۴۵ Ethernet

استاندارد و گواهی صنعتی CE، UL، RoHS

درجه حفاظت IP۲۰

نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

نصب و راه‌اندازی

نصب فقط توسط متخصص اتوماسیون و پس از قطع و ایمن‌سازی تغذیه رک انجام شود.
CPU را در رک S7-400 و اسلات مجاز نصب و اتصال Backplane را کنترل کنید.
MPI/DP روی X1، Ethernet/PROFINET روی X5 و در صورت استفاده IF 964-DP را مطابق راهنمای رسمی متصل کنید.
آدرس‌ها، توپولوژی و پارامترهای شبکه را پیش از دانلود پروژه کنترل کنید.
پس از راه‌اندازی، LEDها، ارتباطات، زمان چرخه، DP و رفتار Restart را مرحله‌ای آزمایش کنید.
