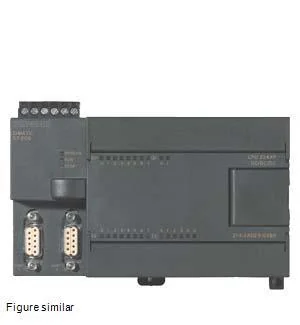

PLC کلاسیک زیمنس SIMATIC S7-200 CPU 224XP AC/DC/Relay کد 6ES7214-2BD23-0XB0

CPU 224XP AC/DC/Relay

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
تولید متوقف‌شده
مبدأ ساخت
چین
معرفی

معرفی کالا

PLC کلاسیک زیمنس CPU 224XP AC/DC/Relay از خانواده S7-200 با کد 6ES7214-2BD23-0XB0، 14 ورودی دیجیتال، 10 خروجی رله‌ای تا 2 A برای بار مقاومتی و حافظه کاری 26 KB.

چرخه عمر: Spare Part؛ برای نگهداری خطوط موجود و تعویض هم‌کد مناسب است.

معرفی محصول

CPU 224XP AC/DC/Relay یک CPU فشرده نسل کلاسیک SIMATIC S7-200 است که هنوز در نگهداری ماشین‌آلات و خطوط قدیمی بازار ایران استفاده می‌شود.

مشخصات کلیدی

کد سفارش6ES7214-2BD23-0XB0
مدلCPU 224XP AC/DC/Relay
حافظه کاری26 KB؛ تا 16 KB برنامه و 10 KB داده
ورودی دیجیتال14 کانال، 24 V DC
خروجی دیجیتال10 کانال، رله‌ای تا 2 A برای بار مقاومتی
آنالوگ مجتمع2 ورودی و 1 خروجی آنالوگ مجتمع
تغذیه85 تا 264 V AC، فرکانس 47 تا 63 Hz
رابط ارتباطی2 درگاه RS-485 برای PPI/MPI و ارتباطات قابل برنامه‌ریزی
نرم‌افزارSTEP 7 Micro/WIN V4.0 SP9
نسخه سخت‌افزارGeneration 23
درجه حفاظتIP20

کاربرد و توسعه

  • تعمیر و نگهداری ماشین‌آلات دارای S7-200
  • توسعه با ماژول‌های EM سری S7-22x در محدوده ظرفیت CPU
  • ارتباط PPI با پنل، PG/PC و سایر تجهیزات سازگار
  • اتصال PROFIBUS یا Ethernet فقط با ماژول ارتباطی سازگار

چرخه عمر: محصول در وضعیت Spare Part است؛ برای طراحی جدید مهاجرت به S7-1200 یا S7-200 SMART بررسی شود.

نکته خرید: پسوند دقیق -23، نوع تغذیه و خروجی، Firmware، حافظه و سازگاری پروژه پیش از سفارش کنترل شود.

مشخصات فنی

مدل CPU 224XP AC/DC/Relay
برند زیمنس
دسته‌بندی PLC
کشور تولید یا مونتاژ چین
نوع ساختار PLC فشرده (Compact)
سری PLC SIMATIC S۷-۲۰۰
مدل CPU CPU ۲۲۴XP AC/DC/Relay
نوع تغذیه ورودی AC
حداقل دمای کاری ۰ °C
بازه ولتاژ تغذیه ۸۵ تا ۲۶۴ V AC، فرکانس ۴۷ تا ۶۳ Hz
حداکثر دمای کاری ۵۵ °C
حافظه برنامه و داده ۲۶
تعداد ورودی دیجیتال ۱۴
تعداد خروجی دیجیتال ۱۰
ولتاژ تغذیه ۲۳۰ VAC
تعداد ورودی آنالوگ ۲
تعداد خروجی آنالوگ ۱
نوع سیگنال دیجیتال ۲۴ VDC Sink، ۲۴ VDC Source، Relay
نوع خروجی دیجیتال رله‌ای
نوع سیگنال آنالوگ ۰ تا ۱۰ V، -۱۰ تا ۱۰ V
جریان نامی هر خروجی ۲ A
تعداد پورت PROFINET ۰
نرم‌افزار مهندسی STEP ۷ Micro/WIN
حداقل نسخه نرم‌افزار مهندسی STEP ۷ Micro/WIN V۴.۰ SP۹
نسخه Firmware CPU Hardware Generation ۲۳
شرح سیگنال‌های دیجیتال ۱۴ ورودی ۲۴ V DC و ۱۰ خروجی رله‌ای
شرح سیگنال‌های آنالوگ ۲ ورودی آنالوگ و ۱ خروجی آنالوگ مجتمع در CPU ۲۲۴XP؛ محدوده و رزولوشن طبق دیتاشیت
پروتکل ارتباطی PPI
نوع پورت شبکه RS-۴۸۵
استاندارد و گواهی صنعتی CE
درجه حفاظت IP۲۰
محل نصب DIN Rail
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • تغذیه مطابق 85 تا 264 V AC، فرکانس 47 تا 63 Hz
  • ریل DIN، ارت و حفاظت مناسب مدار
  • STEP 7 Micro/WIN V4.0 SP9
  • کابل PPI/RS-485 سازگار و در صورت نیاز PC Adapter

مراحل نصب و راه‌اندازی

  1. برق تابلو را قطع و نبود ولتاژ را کنترل کنید.
  2. CPU را روی ریل DIN نصب و شماره ترمینال‌ها را با نقشه قبلی تطبیق دهید.
  3. تغذیه، ارت، ورودی‌ها و خروجی‌ها را مطابق نوع AC/DC/Relay سیم‌بندی کنید.
  4. پارامترهای PPI، آدرس Station و نرخ انتقال را تنظیم کنید.
  5. نوع CPU و Hardware Generation را در STEP 7 Micro/WIN انتخاب و نسخه پشتیبان پروژه را بارگذاری کنید.
  6. I/O، interlockها، شمارنده‌های پرسرعت (HSC) و ارتباطات را مرحله‌ای آزمایش کنید.

هشدار: خروجی‌های رله‌ای حفاظت اتصال کوتاه داخلی ندارند؛ حفاظت خارجی مناسب در نظر بگیرید و جریان بار مقاومتی هر خروجی را از 2 A بیشتر نکنید. تعویض مستقیم فقط پس از تطبیق کامل کد سفارش، Firmware، Memory Cartridge و سیم‌بندی انجام شود.
