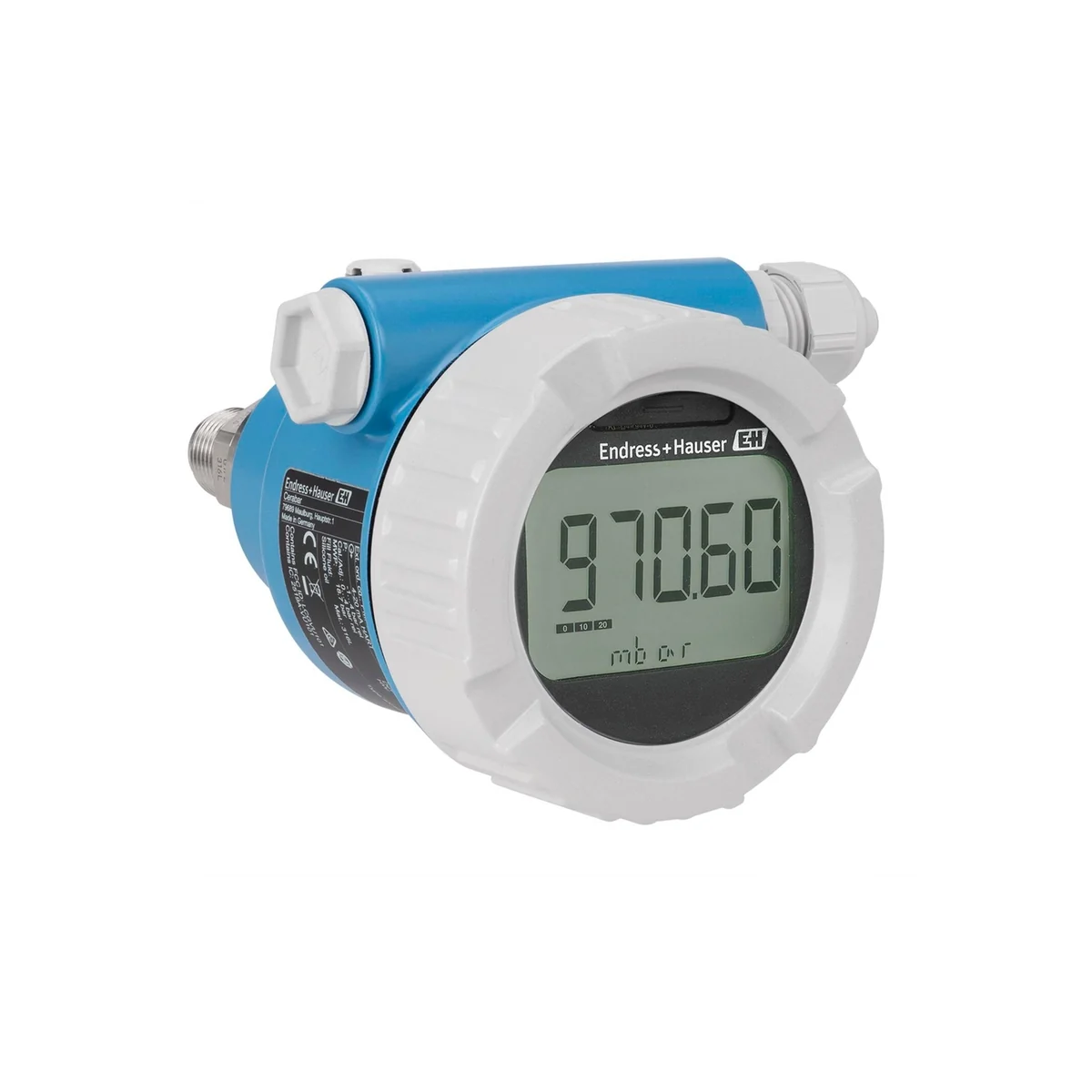

ترانسمیتر فشار اندرس هاوزر Cerabar PMP51B کد PMP51B-BABACBB6AA3WJA1VWJA1

PMP51B-BABACBB6AA3WJA1VWJA1

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ترانسمیتر فشار گیج Endress+Hauser Cerabar PMP51B با کد سفارش PMP51B-BABACBB6AA3WJA1VWJA1، سنسور ۴۰۰ bar، خروجی دو سیمه ۴ تا ۲۰ میلی‌آمپر HART، اتصال 1/2 MNPT و قطعات در تماس با سیال از 316L؛ مناسب نصب میدانی در ناحیه خطرناک دارای تأییدیه ATEX.

معرفی محصول

این رکورد دقیقاً مربوط به کد سفارش PMP51B-BABACBB6AA3WJA1VWJA1 از خانواده Cerabar PMP51B است. PMP51B یک ترانسمیتر فشار با دیافراگم فلزی برای اندازه‌گیری فشار مایعات و گازهاست.

پیکربندی این کد سفارش

نوع فشارGauge
رنج سنسور۴۰۰ bar / ۴۰ MPa / ۶۰۰۰ psi
خروجیدو سیمه، ۴ تا ۲۰ mA HART
نمایشگرنمایشگر سگمنتی بدون کلید
بدنهتک‌محفظه، آلومینیوم پوشش‌دار
ورودی کابلگلند M20 برنج نیکل‌اندود
درجه حفاظتIP66/68 و NEMA 4X/6P
اتصال فرایندیرزوه 1/2 MNPT، سوراخ 11.4 mm، سطح آب‌بندی ASME B1.20.1
دیافراگم و قطعات ترشونده316L
روغن پرکنروغن سیلیکون استاندارد
تأییدیهATEX/IEC II 1G Ex ia IIC T6 Ga
کالیبراسیونخطی سفارشی؛ مقدار دقیق مطابق مشخصات تکمیلی سفارش و پلاک

دقت و شرایط کاری خانواده

طبق صفحه رسمی سازنده، دقت مرجع استاندارد خانواده تا ۰٫۰۷۵٪ و در نسخه Platinum تا ۰٫۰۵۵٪ است. بازه دمای فرایند نسخه استاندارد خانواده منفی ۴۰ تا مثبت ۱۲۵ درجه سلسیوس است. این مقادیر عمومی خانواده‌اند و برای تنظیم نهایی، پلاک و مستندات تحویلی همین دستگاه مرجع قطعی هستند.

چرخه عمر

PMP51B در صفحه رسمی سازنده محصول جاری معرفی شده و جانشین نسل‌های Cerabar M PMP51 و PMP55 است.

منابع اعتبارسنجی

  • صفحه رسمی Endress+Hauser برای مشخصات خانواده PMP51B
  • عرضه‌کننده ایرانی 43088 برای حضور در بازار ایران و رمزگشایی همین کد سفارش

مشخصات فنی

مدل PMP51B-BABACBB6AA3WJA1VWJA1
برند اندرس+هاوزر
دسته‌بندی ترانسمیتر فشار
کشور تولید یا مونتاژ آلمان
استاندارد و گواهی صنعتی ATEX
درجه حفاظت IP۶۸
محل نصب Field Mount، Hazardous Area
رنج اندازه‌گیری تا ۴۰۰ bar گیج (کد سنسور ۳W)
سیگنال خروجی HART
نوع اتصال فرآیندی رزوه ای
اتصال الکتریکی گلند کابل
ولتاژ تغذیه Loop Powered
متریال در تماس با سیال استنلس استیل ۳۱۶L
رنج فشار ۴۰۰ bar
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش از نصب

  1. کد سفارش، رنج ۴۰۰ bar، نوع فشار Gauge، تأییدیه Ex و اطلاعات پلاک را با مدارک پروژه تطبیق دهید.
  2. فشار و دمای فرایند را تخلیه و منبع تغذیه حلقه را قطع کنید؛ الزامات ناحیه خطرناک و مجوز کار رعایت شود.
  3. سازگاری شیمیایی 316L و روغن سیلیکون با سیال و شرایط فرایند بررسی شود.

نصب مکانیکی

  1. اتصال 1/2 MNPT را با آب‌بندی مناسب فرایند و گشتاور توصیه‌شده در دستورالعمل رسمی نصب کنید؛ نیرو را به بدنه یا محفظه نمایشگر منتقل نکنید.
  2. محفظه را برای خوانایی نمایشگر و دسترسی ایمن به ترمینال‌ها تنظیم کنید و مسیر کابل را طوری قرار دهید که آب وارد گلند نشود.
  3. پس از نصب، اتصال را به‌تدریج تحت فشار قرار دهید و نشتی را کنترل کنید.

اتصال الکتریکی و راه‌اندازی

  1. کابل مناسب حلقه ۴ تا ۲۰ mA/HART را از گلند M20 عبور دهید؛ اتصال زمین، شیلد و پلاریته را مطابق نقشه رسمی سازنده و مقررات Ex اجرا کنید.
  2. ولتاژ حلقه و مقاومت بار باید در محدوده مجاز تجهیز و ارتباط HART باشد.
  3. مقادیر LRV و URV را از برگه کالیبراسیون سفارش وارد کنید؛ از فرض‌کردن بازه کالیبره‌شده بر اساس بازه سنسور خودداری کنید.
  4. صفر، جهت افزایش فشار، خروجی ۴ و ۲۰ میلی‌آمپر، آلارم و ارتباط HART را آزمایش و نتیجه را ثبت کنید.

توجه: این راهنما جایگزین Operating Instructions، مدارک ATEX و برگه کالیبراسیون همراه دستگاه نیست.
