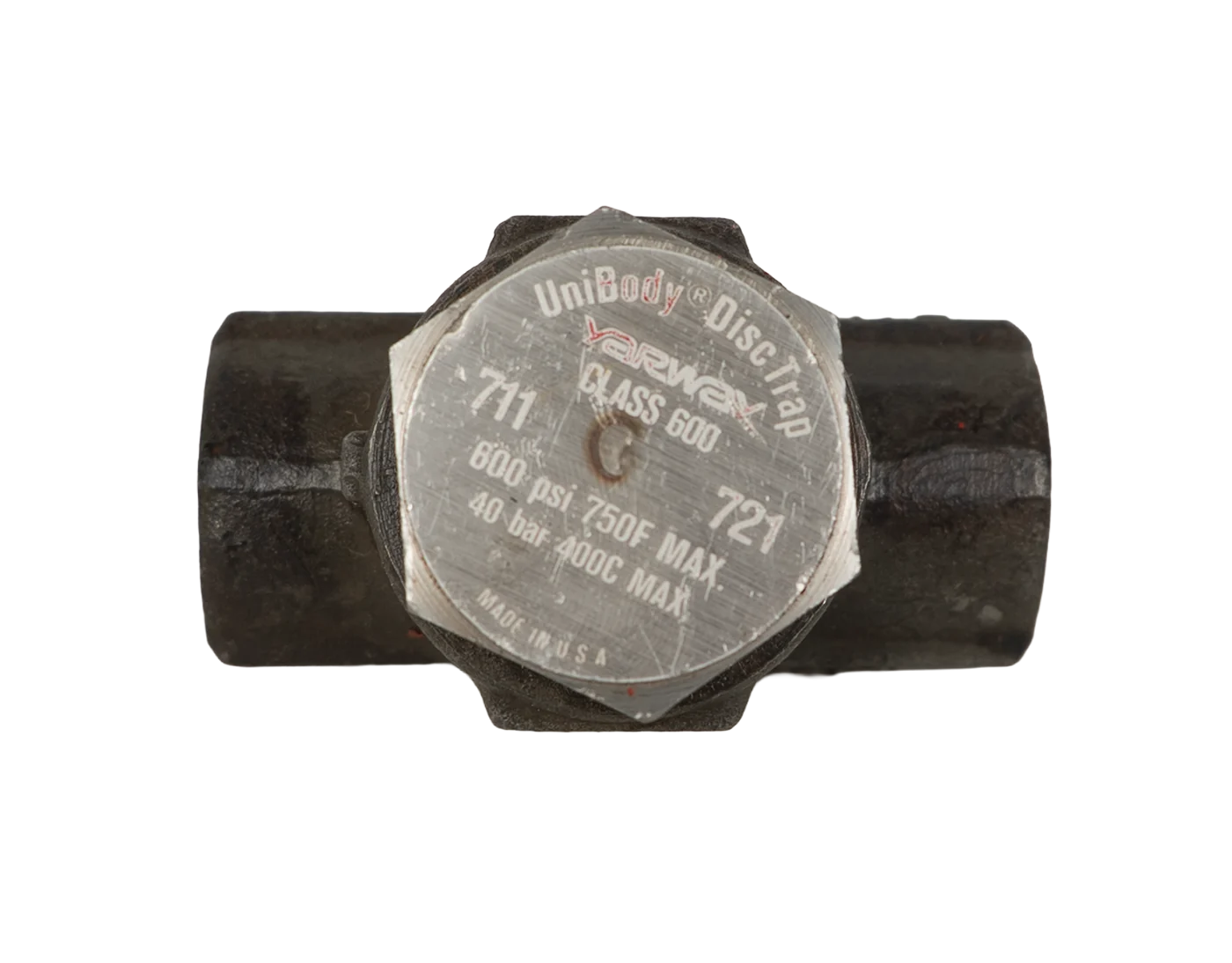

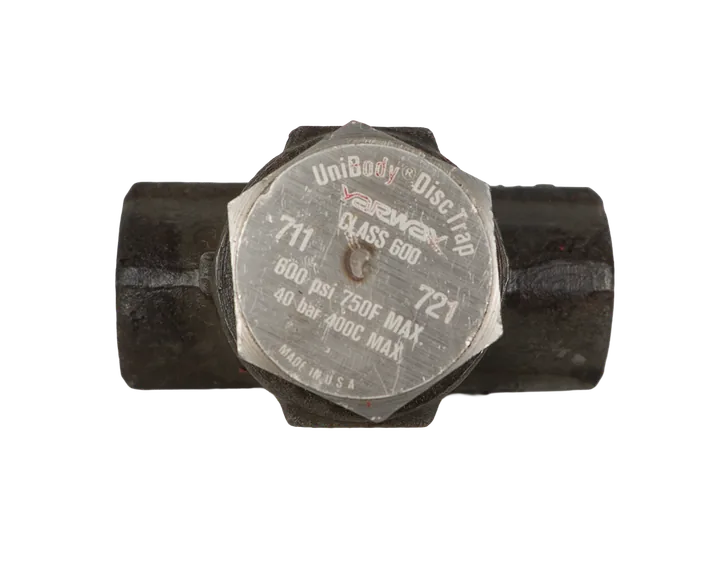

تله بخار Yarway سری 711 یک تله ترمودینامیکی دیسکی، خطی و قابلتعمیر است که برای تخلیه خودکار کندانس از خطوط بخار، Steam Tracing و نقاط Drip استفاده میشود. کپسول داخلی آن بدون خارجکردن بدنه از خط قابل تعویض است.
این محصول از خانواده UniBody یاروِی و مجهز به کپسول ترمودینامیکی دیسکی است. فشار کندانس ورودی، دیسک را باز میکند؛ با ورود کندانس داغ و تشکیل بخار فلاش، اختلاف فشار ایجادشده دیسک را میبندد. تخلیه بهصورت دورهای انجام میشود و تله در دمای نزدیک به دمای اشباع بخار بسته میشود.
ویژگیهای اصلی خانواده عبارتاند از:
ساختار مستقیم و جمعوجور
تنها یک قطعه متحرک در کپسول دیسکی
تعویض کپسول بدون خارجکردن بدنه از خط
مقاوم در برابر ضربه قوچ
قابلیت تحمل بخار سوپرهیت
عملکرد Fail Open در خرابی یا فرسودگی معمول دیسک
حداکثر دمای طراحی حدود 400°C
فشار طراحی 600 psig
فشار کاری کپسول استاندارد تقریباً 4…450 psig یا 0.28…31 bar
حداکثر فشار برگشتی تا حدود 80٪ فشار مطلق ورودی
بدنه استاندارد فورج ASTM A182 F11
مناسب تخلیه کندانس خطوط بخار، Steam Tracing و Drip Leg
مدل 711 صافی داخلی ندارد؛ بنابراین برخلاف مدل 721 باید صافی مناسب جداگانه پیش از تله نصب شود.
مشخصات فنی
مدل711
برندنامشخص
دستهبندیتله بخار
کشور تولید یا مونتاژایالات متحده آمریکا
استاندارد و گواهی صنعتیCE
محل نصبIndoor، Outdoor، Pipe Mount
حداکثر دمای کاری۴۰۰ °C
کارکرد شیرتخلیه، تخلیه فشار
رده فشاری PNPN۴۰
نصب و راهاندازی
اطلاعات نصب و راهاندازی
خط بخار را متوقف، شیرهای ایزوله را ببندید و فشار و دمای محبوس را کاملاً تخلیه کنید.
سایز، نوع اتصال، فشار، دما و ظرفیت تله را با شرایط واقعی خط تطبیق دهید.
داخل لوله را از زنگزدگی، پوسته، روغن، پلیسه و ذرات جوش پاک و خط را پیش از نصب شستوشو دهید.
تله را دقیقاً مطابق فلش ریختهگریشده روی بدنه نصب کنید؛ فلش باید از سمت ورودی بخار و کندانس به طرف خروجی باشد.
در خط افقی، کپسول میتواند در بالا یا کنار بدنه قرار گیرد؛ قرارگیری کپسول در بالا برای دسترسی و نگهداری مناسبتر است.
در خط عمودی، جهت مجاز طبق راهنمای سازنده، جریان و تخلیه رو به پایین است.
بلافاصله پیش از مدل 711 یک صافی مناسب همراه با امکان Blowdown نصب کنید؛ زیرا این مدل صافی یکپارچه ندارد.
شیرهای قطعووصل ورودی و خروجی باید Full Port و هماندازه اتصال تله باشند.
لولهکشی ورودی و خروجی را با شیب مناسب اجرا کنید تا Pocket و تجمع کندانس ایجاد نشود.
اگر تله رزوهای است، ماده آببندی یا نوار PTFE را کممقدار مصرف کنید تا وارد مسیر داخلی نشود.
در نمونه Socket-Weld، جوشکاری مطابق WPS معتبر انجام شود؛ اتصال ارت جوش نباید روی بدنه تله یا درپوش کپسول بسته شود.
بدنه F11 به روش جوشکاری و عملیات حرارتی متناسب با فولاد کروم–مولی نیاز دارد؛ سیم جوش پیشنهادی سند رسمی AWS E8016-B2 است.
پس از نصب، شیر ورودی را بهآرامی باز کنید تا شوک حرارتی و ضربه قوچ ایجاد نشود.
خروجی تله را از نظر تخلیه دورهای کندانس، عدم خروج پیوسته بخار زنده و نبود نشتی کنترل کنید.
فشار برگشتی خروجی، ظرفیت کندانس و حداقل اختلاف فشار عملکرد بررسی و ثبت شود.
برای تعمیر، ابتدا تله کاملاً ایزوله، بدون فشار و سرد شود؛ سپس کپسول و گسکتها مطابق دستورالعمل رسمی تعویض شوند.
