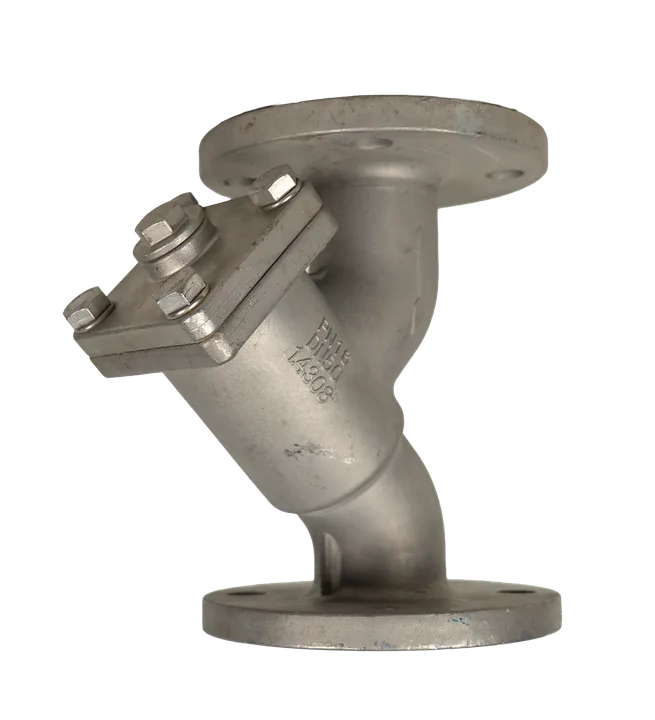

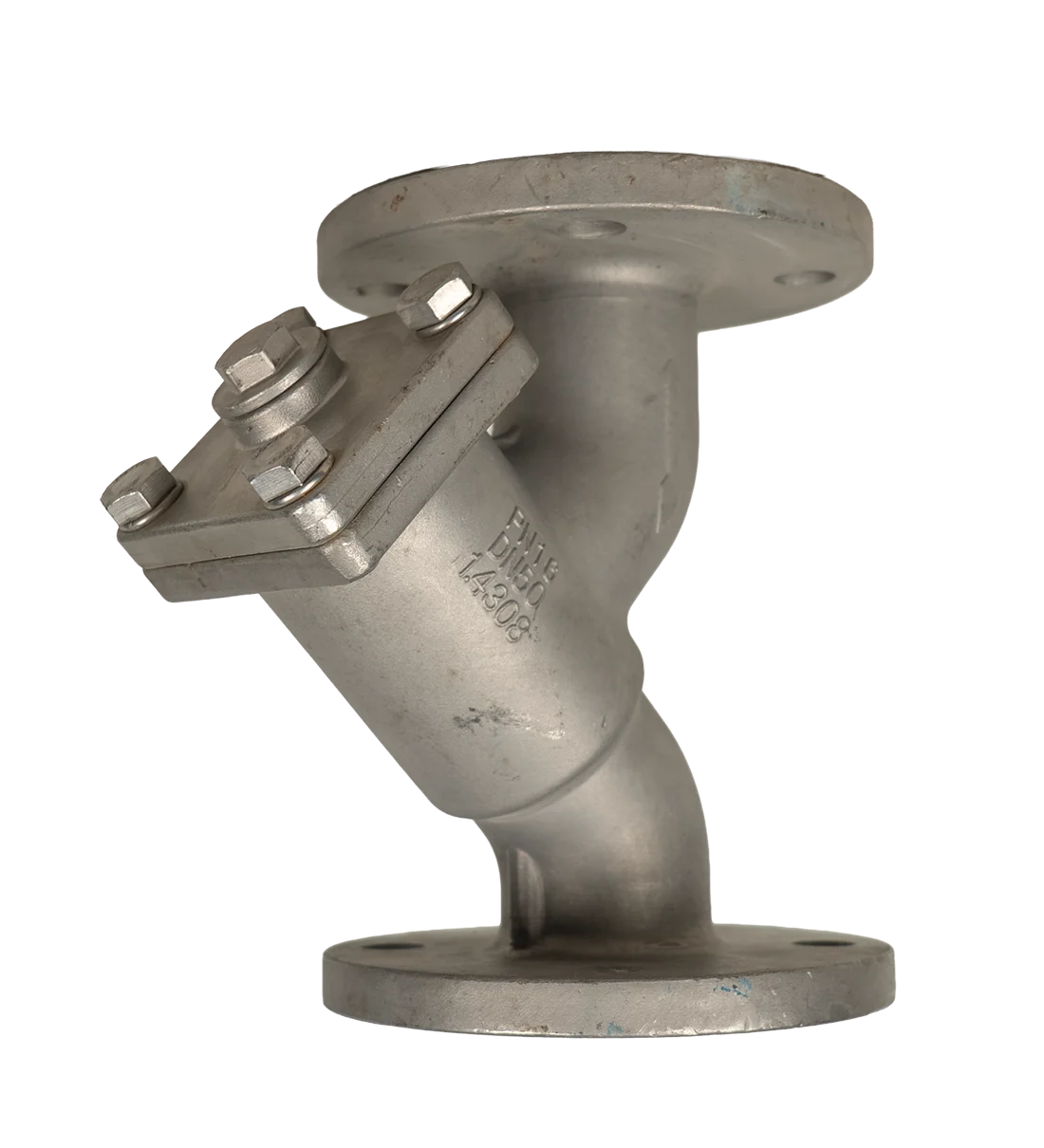

صافی Y فلنجی WAGI سایز DN50 با فشار نامی PN16 و بدنه حکاکیشده با متریال 1.4308 است. این تجهیز برای جداسازی ذرات و محافظت از تجهیزات پاییندست در خطوط فرآیندی نصب میشود. مدل دقیق، مش/درجه فیلتراسیون، متریال توری و نوع دقیق سطح فلنج از تصاویر فعلی قطعی نیست.
مشخصات فنی
برندواگو
دستهبندیصافی صنعتی
کشور تولید یا مونتاژآلمان
استاندارد و گواهی صنعتیCE
محل نصبIndoor، Outdoor، Pipe Mount، Field Mount
متریال بدنهاستنلس استیل ۳۰۴
رده فشاری PNPN۱۶
نصب و راهاندازی
اطلاعات نصب و راهاندازی
صافی باید در جهت فلش حکشده روی بدنه و بین دو فلنج همسایز نصب شود. قبل از نصب، هممحوری فلنجها، سلامت سطح آببندی، وضعیت گسکت، تمیزی داخل بدنه و سالمبودن توری کنترل شود. درپوش صافی باید در جهتی قرار گیرد که امکان بازکردن و تخلیه/شستوشوی توری وجود داشته باشد. پیچهای فلنج و درپوش باید ضربدری و مرحلهای بسته شوند. پس از نصب، نشتی فلنجها، نشتی درپوش، افت فشار غیرعادی و گرفتگی توری در سرویس اولیه بررسی شود.
