معرفی
معرفی کالا

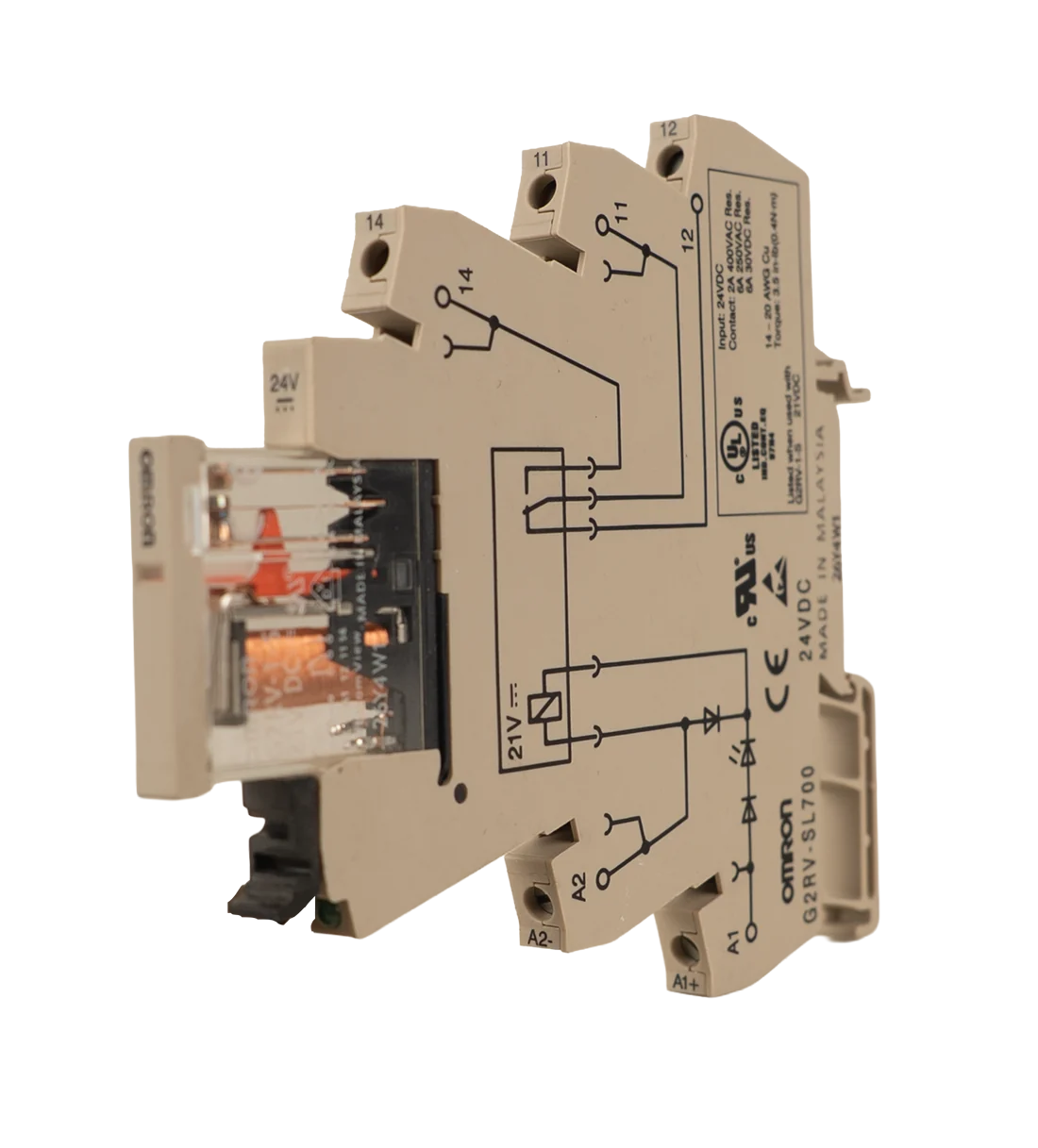

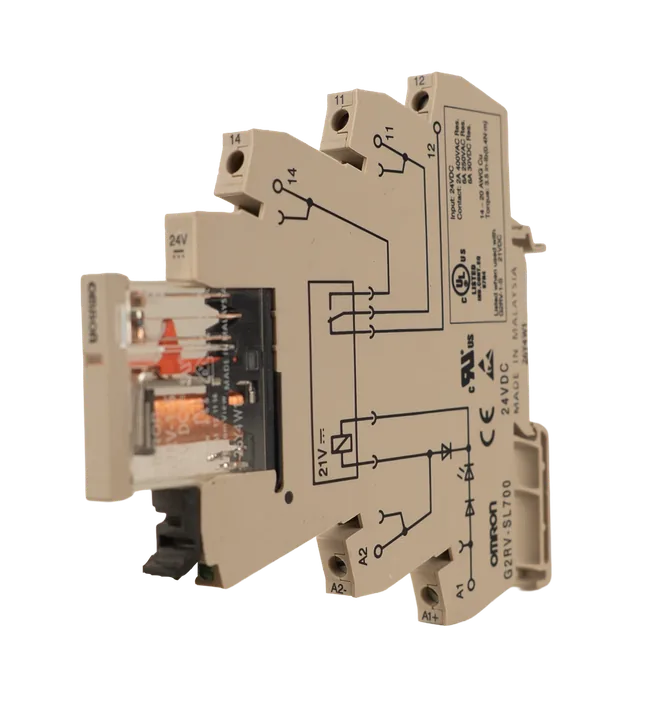

رله اینترفیس Omron G2RV-SL500 DC24 یک رله باریک با بوبین 24 ولت DC و یک کنتاکت تبدیلی (SPDT) است که برای ایزولهسازی، تقویت و واسط بین PLC، DCS و تجهیزات قدرت در تابلوهای برق صنعتی استفاده میشود.
رله Omron G2RV-SL500 DC24 از سری رلههای باریک (Slim Relay) شرکت Omron بوده و برای استفاده در تابلوهای کنترل، PLC، سیستمهای اتوماسیون و تجهیزات ابزار دقیق طراحی شده است. این رله دارای بوبین 24VDC، یک کنتاکت تبدیلی (SPDT) و ظرفیت سوئیچینگ 6 آمپر است.
وجود نشانگر LED، دکمه تست دستی و دیود محافظ داخلی باعث سهولت در عیبیابی و افزایش قابلیت اطمینان سیستم میشود. طراحی باریک این محصول امکان نصب تعداد زیادی رله روی ریل DIN را در فضای محدود تابلو فراهم میکند.
مشخصات فنی
مدلG2RV-SL500 DC24
مدل پایهG2RV-SL500
شماره فنی سازندهG2RV-SL500 DC24
کد سفارشG2RV-SL500 DC24
برندOMRON
دستهبندیرله کنترلی
کشور تولید یا مونتاژمالزی
استاندارد و گواهی صنعتیCE، UL
درجه حفاظتIP۲۰
محل نصبIndoor، DIN Rail
حداقل دمای کاری-۲۰ °C
حداکثر دمای کاری۶۰ °C
ولتاژ تغذیه۲۴ VDC
سیگنال خروجیرله SPDT
سطح ایمنی SILبدون SIL
رده جریان نامی۱۰ A
جریان نامی۶ A
نوع کنتاکتNC، NO، SPDT
نصب و راهاندازی
اطلاعات نصب و راهاندازی
نصب
رله را روی ریل DIN استاندارد 35 میلیمتری نصب کنید.
از قفل شدن کامل پایه روی ریل اطمینان حاصل کنید.
سیمبندی
تغذیه 24VDC را به ترمینالهای A1 (+) و A2 (-) متصل کنید.
بار یا مدار فرمان را به کنتاکتهای:
11 (COM)
12 (NC)
14 (NO)
متصل نمایید.
راهاندازی
پلاریته تغذیه DC را رعایت کنید.
پس از اعمال 24VDC، LED روشن شده و وضعیت رله را نمایش میدهد.
عملکرد کنتاکتها را با دکمه TEST یا اعمال ولتاژ بررسی کنید.
پس از تست، رله آماده بهرهبرداری خواهد بود.
