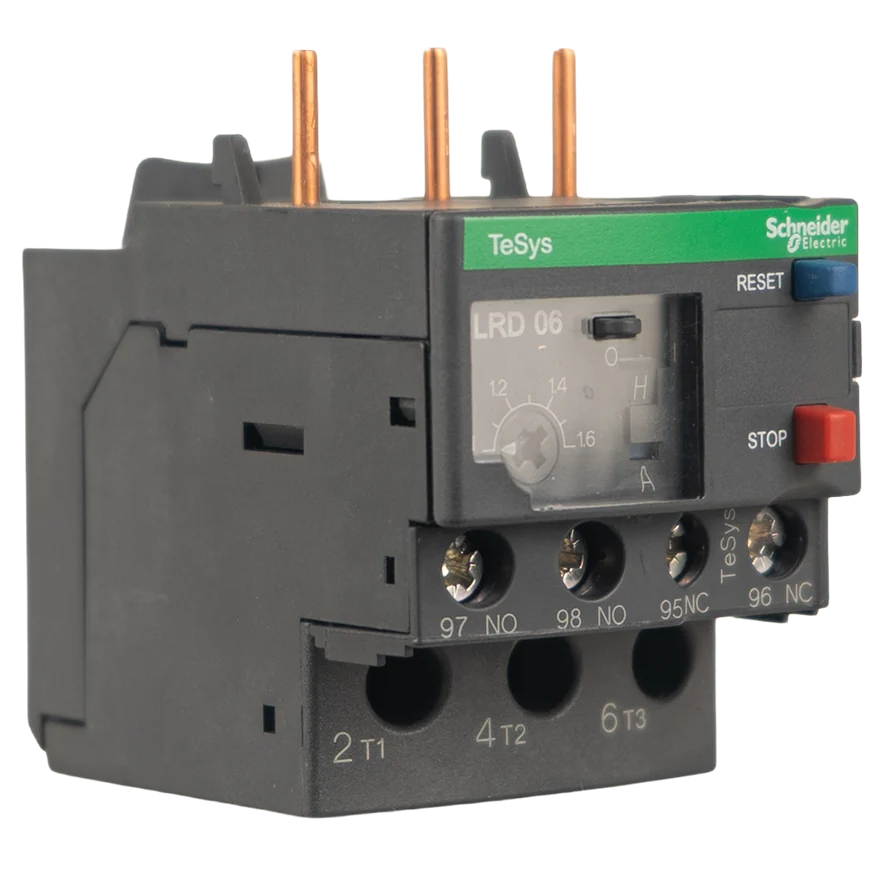

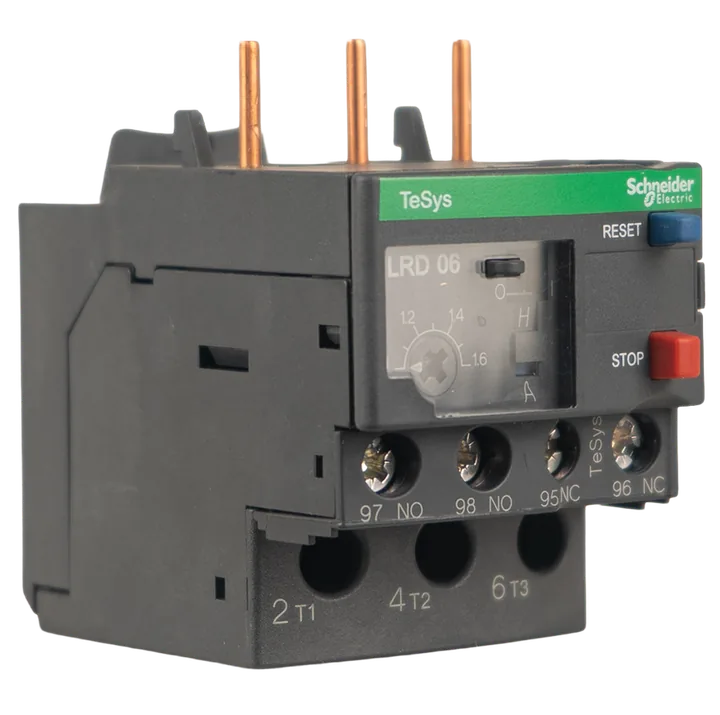

رله حرارتی Schneider Electric TeSys LRD06 برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و قطع فاز طراحی شده است. این مدل دارای محدوده تنظیم جریان 1 تا 1.6 آمپر، کلاس حفاظتی 10A و قابلیت نصب مستقیم روی کنتاکتورهای سری TeSys D است.
رله حرارتی Schneider Electric LRD06 یکی از تجهیزات حفاظتی سری TeSys است که برای محافظت موتورهای سه‌فاز در برابر اضافه‌بار، افزایش دما و قطع فاز مورد استفاده قرار می‌گیرد. این تجهیز پس از نصب در زیر کنتاکتور، جریان عبوری از موتور را اندازه‌گیری کرده و در صورت تجاوز از مقدار تنظیم‌شده، فرمان قطع مدار فرمان را صادر می‌کند.
مدل LRD06 دارای محدوده تنظیم 1 تا 1.6 آمپر بوده و مطابق استاندارد IEC/EN 60947-4-1 طراحی شده است. این رله از کلاس حفاظتی 10A بهره می‌برد و به کلیدهای Reset و Stop مجهز است. همچنین امکان انتخاب حالت Manual یا Automatic Reset را فراهم می‌کند.
به دلیل طراحی ماژولار، این تجهیز به‌صورت مستقیم روی کنتاکتورهای سری TeSys D نصب شده و برای حفاظت موتورهای صنعتی، پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها و ماشین‌آلات صنعتی کاربرد دارد.
مشخصات فنی
مدل
LRD06
برند
اشنایدر الکتریک
دسته‌بندی
بی‌متال و اضافه‌بار
کشور تولید یا مونتاژ
فرانسه
استاندارد و گواهی صنعتی
UL، CSA
محل نصب
Indoor، Panel Mount، DIN Rail
حداقل دمای کاری
-۲۰ °C
حداکثر دمای کاری
۶۰ °C
ولتاژ تغذیه
بدون ولتاژ تغذیه
جریان نامی
۱.۶ A
نوع کنتاکت
NO، NC
ظرفیت کنتاکت
NO+NC
فاز موتور
سه فاز
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب
رله حرارتی را مستقیماً در زیر کنتاکتور سری TeSys D نصب کنید.
از قفل شدن صحیح رله روی کنتاکتور اطمینان حاصل کنید.
کابل‌های خروجی موتور را از داخل رله عبور داده و به ترمینال‌های مربوطه متصل کنید.
کنتاکت‌های کمکی 95-96 (NC) و 97-98 (NO) را مطابق مدار فرمان سیم‌بندی کنید.
تنظیم جریان
جریان نامی درج‌شده روی پلاک موتور را بررسی کنید.
پیچ تنظیم روی رله را روی مقدار جریان نامی موتور (بین 1 تا 1.6 آمپر) تنظیم نمایید.
در صورت نیاز، حالت Manual یا Auto Reset را انتخاب کنید.
راه‌اندازی
پس از اتمام سیم‌بندی، اتصالات را کنترل کنید.
برق تابلو را وصل کرده و عملکرد موتور را بررسی نمایید.
در صورت بروز اضافه‌بار، رله مدار فرمان را قطع می‌کند.
پس از رفع خطا، با فشردن دکمه RESET یا در حالت Auto، رله مجدداً آماده بهره‌برداری خواهد شد.
