معرفی
معرفی کالا

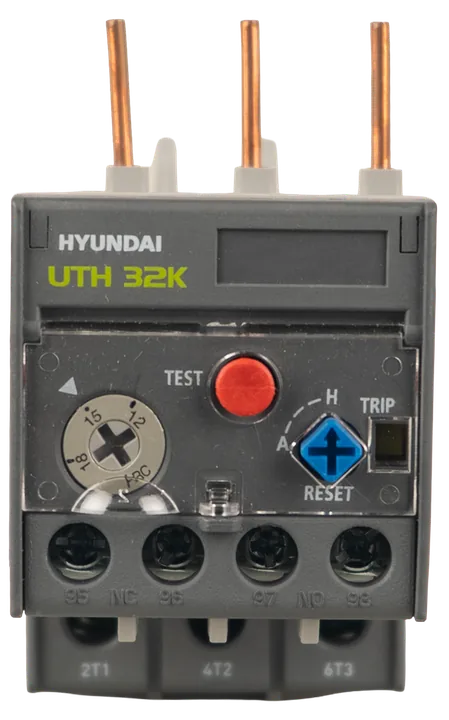

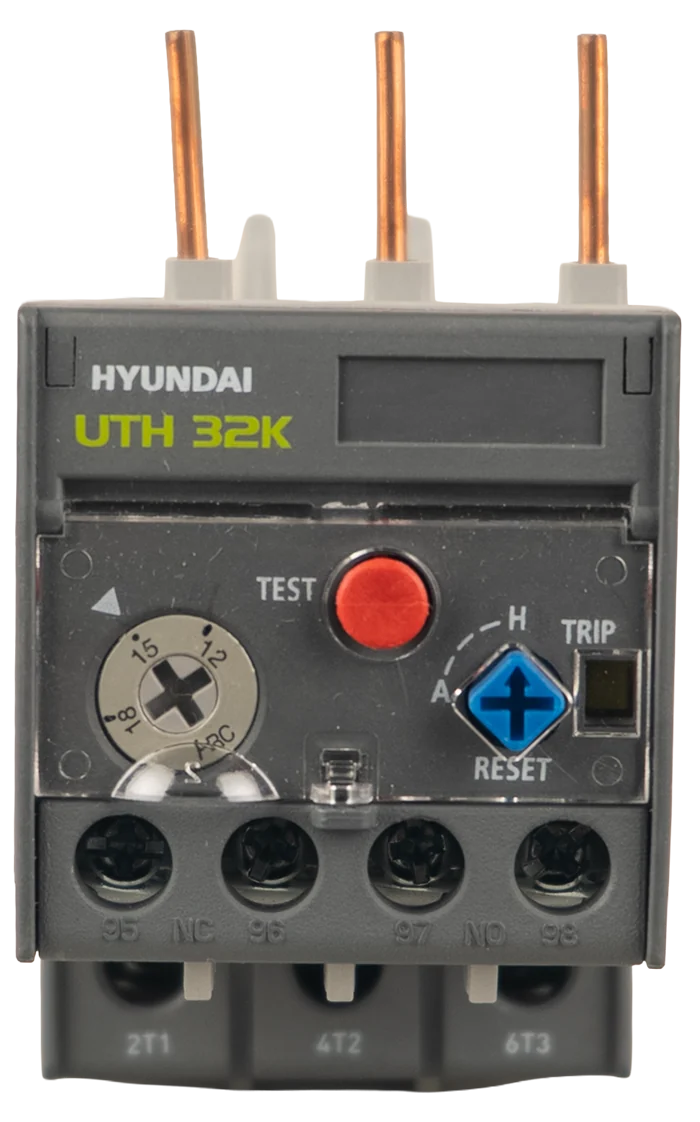

رله حرارتی Hyundai UTH32K برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار و قطع فاز طراحی شده است. این مدل دارای محدوده تنظیم جریان 7 تا 15 آمپر، کلاس حفاظتی 10A و قابلیت نصب مستقیم روی کنتاکتورهای سری Hyundai است.
رله حرارتی Hyundai UTH32K یکی از تجهیزات حفاظتی موتورهای الکتریکی است که برای جلوگیری از آسیب ناشی از اضافه‌بار، گیرپاژ و قطع فاز مورد استفاده قرار می‌گیرد. این تجهیز با اندازه‌گیری جریان عبوری از موتور، در صورت افزایش جریان بیش از مقدار تنظیم‌شده، مدار فرمان را قطع کرده و از آسیب دیدن سیم‌پیچ موتور جلوگیری می‌کند.
مدل UTH32K دارای محدوده تنظیم 7 تا 15 آمپر بوده و مطابق استاندارد IEC/EN 60947 طراحی شده است. این رله از کلاس عملکرد 10A بهره می‌برد و به دکمه‌های TEST و RESET مجهز است. همچنین امکان انتخاب حالت Manual یا Auto Reset را برای بهره‌برداری آسان فراهم می‌کند.
وجود کنتاکت‌های کمکی 95-96 (NC) و 97-98 (NO) امکان اتصال مستقیم به مدار فرمان و سیستم‌های حفاظتی را فراهم کرده و طراحی آن برای نصب مستقیم روی کنتاکتورهای سری Hyundai باعث کاهش زمان نصب و افزایش قابلیت اطمینان سیستم می‌شود.
مشخصات فنی
مدل
UTH32K
برند
اچ‌دی هیوندای الکتریک
دسته‌بندی
بی‌متال و اضافه‌بار
کشور تولید یا مونتاژ
کرهٔ جنوبی
مشخصات فنی این کد سفارش پس از بررسی دیتاشیت، پلاک یا سند معتبر تکمیل می‌شود.
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب
رله را روی کنتاکتور سازگار Hyundai نصب کنید.
از درگیر شدن کامل مکانیزم قفل رله با کنتاکتور اطمینان حاصل کنید.
خروجی کنتاکتور را به ورودی رله متصل کرده و خروجی رله را به موتور وصل نمایید.
کنتاکت‌های 95-96 (NC) و 97-98 (NO) را مطابق نقشه مدار فرمان سیم‌بندی کنید.
تنظیم جریان
جریان نامی موتور را از روی پلاک موتور بخوانید.
پیچ تنظیم روی رله را روی مقدار جریان نامی موتور (بین 7 تا 15 آمپر) تنظیم نمایید.
حالت Manual یا Auto Reset را متناسب با نیاز سیستم انتخاب کنید.
راه‌اندازی
اتصالات قدرت و فرمان را بررسی کنید.
جریان تنظیم‌شده را با جریان نامی موتور تطبیق دهید.
عملکرد دکمه TEST را بررسی کنید.
پس از راه‌اندازی موتور، جریان مصرفی را کنترل نمایید.
در صورت وقوع اضافه‌بار، رله مدار فرمان را قطع کرده و پس از رفع خطا با دکمه RESET یا در حالت Auto، مجدداً آماده بهره‌برداری خواهد شد.
اسناد فنی
فایل‌ها و مدارک فنی کالا
مدرک فنی برای این مدل ثبت نشده است.
