فروشندهٔ انتخاب‌شده: فروشگاه ابزار دقیق بازَکس · تغییر فروشنده
اصالت اعلام‌شده توسط فروشندهآماده ارسال
وضعیت کالا
استوک
قیمتقیمت با استعلام
فروشنده: فروشگاه ابزار دقیق بازَکس
موجودی
موجود
زمان تأمین
۱ روز کاری
وضعیت تولید
تولید متوقف‌شده
مبدأ ساخت
آلمان
اطلاعات اعلام‌شده توسط فروشنده
مشخصات کالا در فروشگاه ابزار دقیق بازَکس
کد کالای فروشنده
SLR-0001
وضعیت کالا
استوک
حداقل سفارش
1
ضمانت
بدون گارانتی
گواهی کالیبراسیون
اعلام نشده
شرایط پرداخت
نقدی ، چک معتبر
شرایط ارسال
باربری، تیپاکس
محدوده ارسال
سراسر ایران
هزینه ارسال
توافقی
مشخصات مرجع سازنده در بخش مشخصات فنی قابل مشاهده است.
معرفی
معرفی کالا

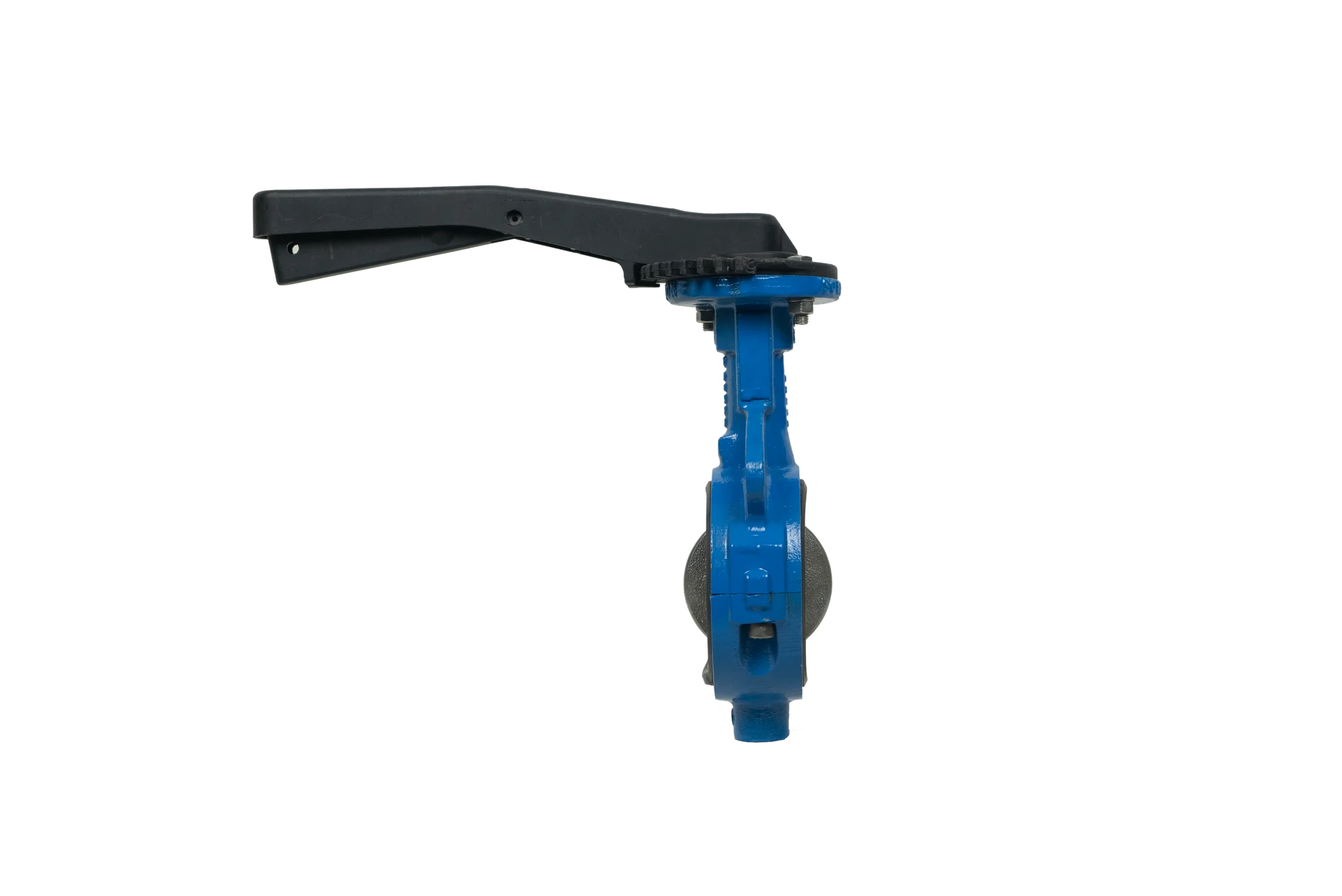

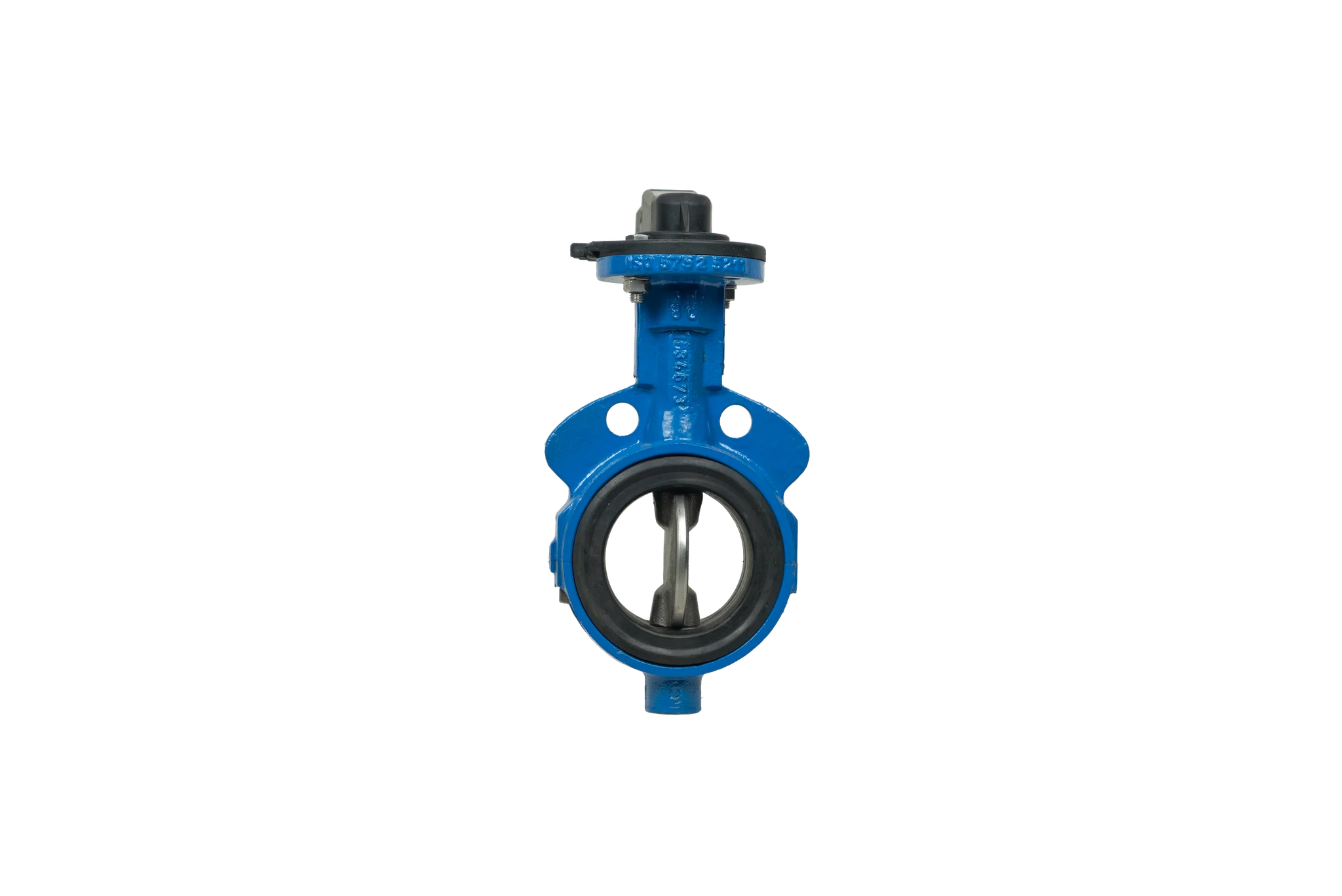

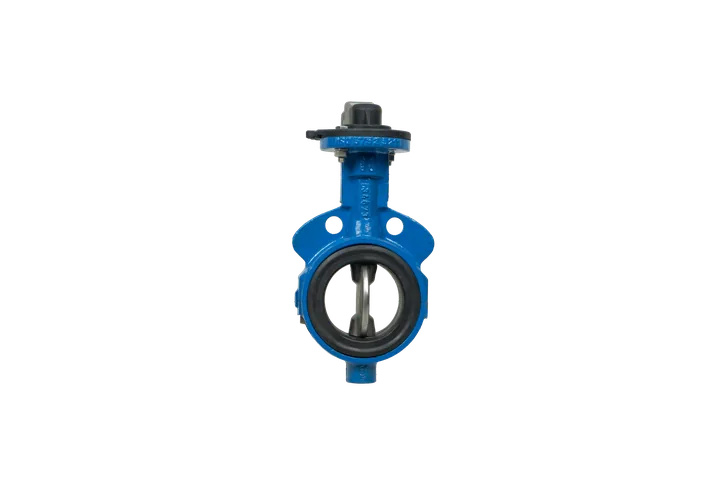

شیر پروانه‌ای ویفری اهرمی Keystone Figure 320 DN50 یک شیر ربع‌گرد برای قطع و وصل جریان سیالات است که با استفاده از اهرم دستی، دیسک داخلی آن ۹۰ درجه چرخیده و مسیر جریان را باز یا بسته می‌کند.
شیر پروانه‌ای Keystone Figure 320 یک شیر ویفری با سیت الاستومری است که برای کاربردهای عمومی صنعتی، تأسیسات، آب و فاضلاب، سیستم‌های HVAC و خطوط انتقال سیالات طراحی شده است. در این شیر، دیسک مرکزی با چرخش ربع‌گرد داخل مسیر جریان قرار گرفته و کنترل جریان را انجام می‌دهد. طراحی ویفری باعث کاهش وزن، ابعاد و هزینه نصب شده و امکان نصب بین فلنج‌های PN10 و PN16 را فراهم می‌کند. در این سری تنها دیسک و سیت با سیال در تماس هستند و آب‌بندی دوطرفه با نشتی نزدیک به صفر فراهم می‌شود. این شیر برای کاربردهای قطع و وصل (On/Off) و کنترل محدود جریان مناسب است.
مشخصات فنی
مدلFigure 320
برندکیستون
دستهبندیشیر پروانه‌ای دستی
کشور تولید یا مونتاژآلمان
مشخصات فنی این کد سفارش پس از بررسی دیتاشیت، پلاک یا سند معتبر تکمیل می‌شود.
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
خط لوله را از فشار و سیال تخلیه کنید.
فلنج‌های دو طرف را تمیز و هم‌راستا نمایید.
دیسک شیر را حدود 10 درجه باز نگه دارید.
شیر را بین فلنج‌ها قرار دهید و پیچ‌ها را به‌صورت موقت نصب کنید.
از عدم برخورد دیسک با فلنج یا داخل لوله اطمینان حاصل کنید.
پیچ‌های فلنج را به‌صورت ضربدری و مرحله‌ای سفت نمایید.
اهرم را چند مرتبه در وضعیت باز و بسته حرکت دهید.
خط را به‌آرامی تحت فشار قرار داده و نشتی احتمالی را بررسی کنید.
پس از راه‌اندازی، عملکرد کامل شیر در وضعیت باز و بسته کنترل شود
