معرفی
معرفی کالا

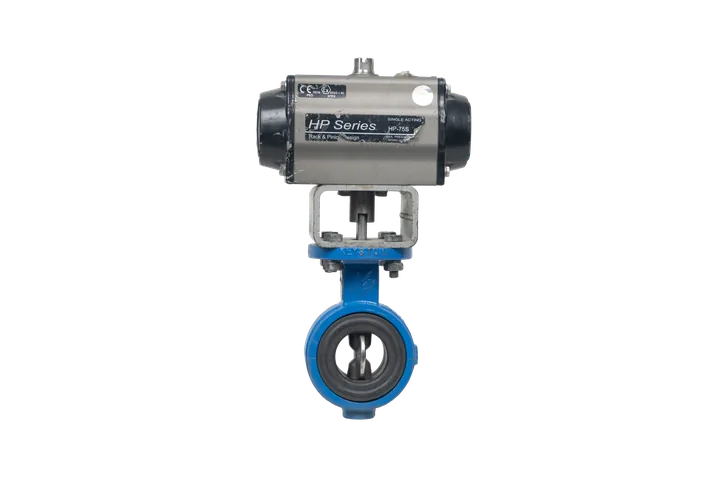

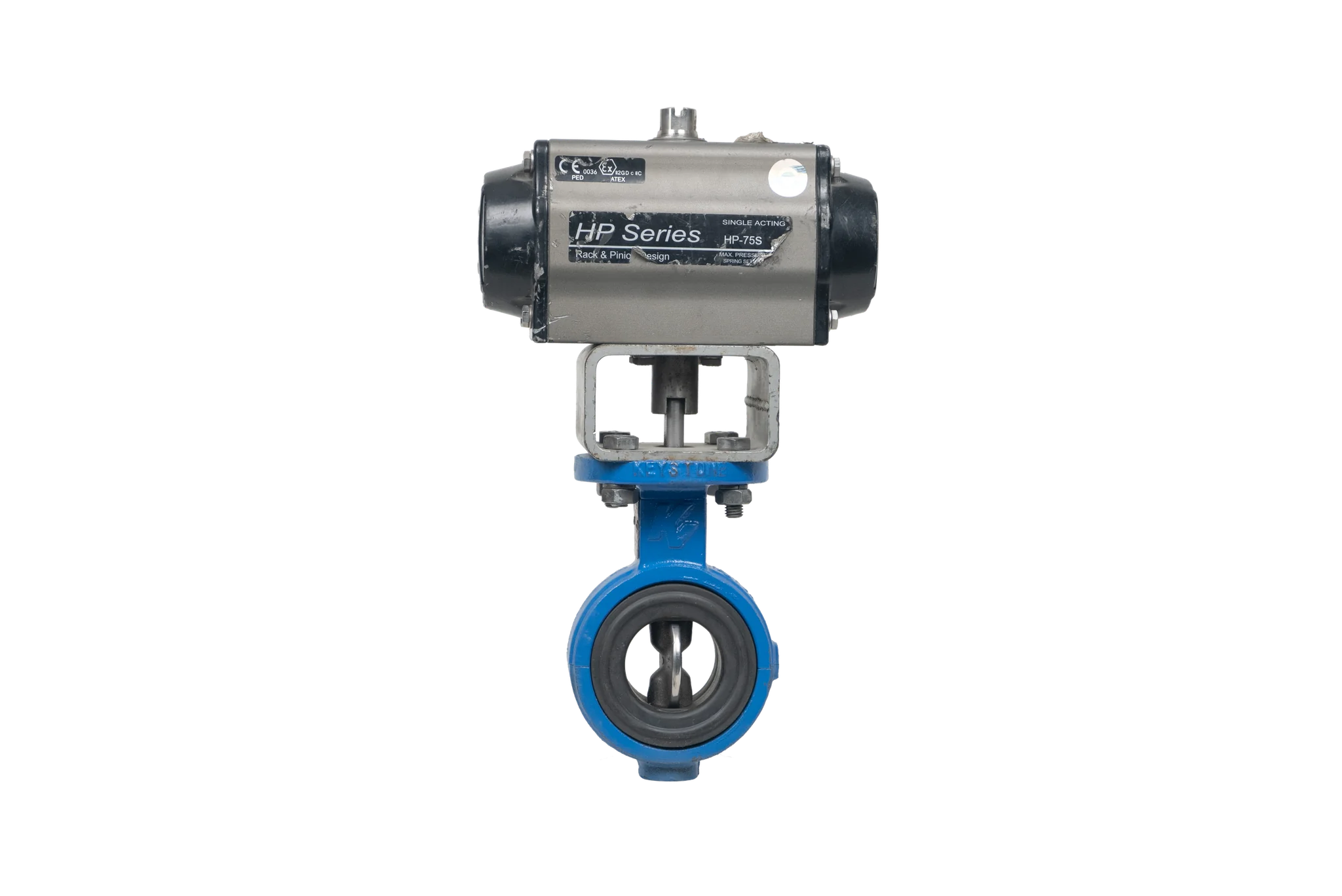

شیر پروانه‌ای ویفری پنوماتیکی Keystone Figure 320 DN50 یک شیر ربع‌گرد برای قطع و وصل یا کنترل جریان سیالات است که به عملگر پنوماتیکی HP-75S مجهز شده است. این تجهیز با استفاده از هوای فشرده، دیسک شیر را ۹۰ درجه چرخانده و امکان کنترل خودکار جریان را در سیستم‌های صنعتی فراهم می‌کند.
شیر پروانه‌ای ویفری پنوماتیکی Keystone Figure 320 DN50 یک شیر ربع‌گرد برای قطع و وصل یا کنترل جریان سیالات است که به عملگر پنوماتیکی HP-75S مجهز شده است. این تجهیز با استفاده از هوای فشرده، دیسک شیر را ۹۰ درجه چرخانده و امکان کنترل خودکار جریان را در سیستم‌های صنعتی فراهم می‌کند.
مشخصات فنی
مدل
Figure 320
برند
Emerson
دسته‌بندی
شیر پروانه‌ای پنوماتیک
کشور تولید یا مونتاژ
آلمان
استاندارد و گواهی صنعتی
CE، ATEX
درجه حفاظت
IP۶۷
محل نصب
Field Mount، Outdoor، Hazardous Area
حداقل دمای کاری
-۱۰ °C
حداکثر دمای کاری
۱۲۰ °C
گواهی ضدانفجار
ATEX
کلاس دقت
۰.۲% FS
نوع اتصال فرآیندی
فلنجی
ولتاژ تغذیه
بدون ولتاژ تغذیه
گواهی کالیبراسیون
بدون گواهی
سیال/محیط فرآیندی
آب، روغن، روغن هیدرولیک، مواد شیمیایی، اسید، قلیا، دوغاب، پودر، فاضلاب، سوخت
متریال در تماس با سیال
PTFE
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
1. آماده‌سازی خط
خط لوله را از فشار و سیال تخلیه کنید.
فلنج‌ها را از نظر تمیزی و هم‌محوری بررسی نمایید.
از سالم بودن گسکت‌ها و پیچ و مهره‌ها اطمینان حاصل کنید.
2. نصب شیر
دیسک شیر را حدود 10 تا 15 درجه باز نگه دارید.
شیر را بین دو فلنج قرار دهید.
پیچ‌های فلنج را به صورت موقت نصب کنید.
از عدم برخورد دیسک با فلنج‌ها اطمینان حاصل نمایید.
پیچ‌ها را به صورت ضربدری و مرحله‌ای سفت کنید.
3. نصب عملگر پنوماتیکی
هم‌راستایی محور شیر و عملگر بررسی شود.
براکت و کوپلینگ به‌درستی محکم شوند.
از عدم وجود لقی در مجموعه اطمینان حاصل گردد.
4. اتصال هوای ابزار دقیق
هوای فشرده تمیز و خشک به عملگر متصل شود.
فشار هوای تغذیه مطابق مشخصات عملگر تأمین گردد.
در صورت وجود سلونوئید ولو، اتصالات پنوماتیکی طبق نقشه سازنده انجام شود.
5. راه‌اندازی و تست
چند بار فرمان باز و بسته صادر کنید.
عملکرد صحیح عملگر و برگشت فنری کنترل شود.
نشتی احتمالی در فلنج‌ها و اتصالات پنوماتیکی بررسی گردد.
وضعیت Fail Safe در زمان قطع هوای فشرده تست شود.
اسناد فنی
فایل‌ها و مدارک فنی کالا
مدرک فنی برای این مدل ثبت نشده است.
