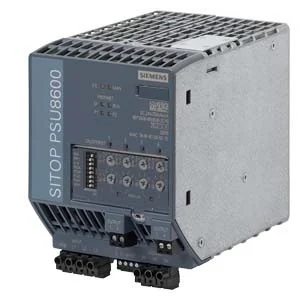

منبع تغذیه زیمنس SITOP PSU8600 سه فاز 24V 20A پروفی‌نت کد 6EP3436-8MB00-2CY0

PSU8600 3AC 20A/4x5A PN

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

منبع تغذیه سه‌فاز زیمنس SITOP PSU8600 با خروجی ایزوله 24V DC/20A در چهار کانال 5A، PROFINET/Ethernet، وب‌سرور و OPC UA؛ کد 6EP3436-8MB00-2CY0.

SITOP PSU8600 3AC 20A/4×5A PN منبع تغذیه صنعتی ماژولار و پایدار زیمنس است.

  • ورودی سه‌فاز 400 تا 500V AC، دامنه کاری 320 تا 575V با Derating، فرکانس 47 تا 63Hz
  • خروجی ایزوله 24V DC/20A، چهار کانال مستقل 5A و توان کل 480W
  • ولتاژ قابل تنظیم 4 تا 28V با پتانسیومتر یا PROFINET؛ بالاتر از 24V اعمال Derating و حداکثر 120W برای هر خروجی
  • بازده 93٪؛ تلفات معمول در بار نامی 34W
  • قابلیت موازی‌کردن خروجی‌های 1+2 یا 3+4، راه‌اندازی همزمان یا تأخیری/بهینه‌شده
  • تنظیم حد جریان هر کانال از 0.5 تا 5A؛ حفاظت الکترونیکی اتصال کوتاه و اضافه‌بار
  • دو پورت RJ45 برای Ethernet/PROFINET، وب‌سرور و OPC UA داخلی
  • خروجی SELV/ES1، جداسازی گالوانیکی ورودی و خروجی، کلاس حفاظتی I و IP20
  • دمای کار 25- تا 60+ درجه سانتی‌گراد؛ Derating جریان از 50 تا 60°C
  • ابعاد 100 × 125 × 150 میلی‌متر؛ وزن خالص 2 کیلوگرم؛ نصب روی ریل DIN 35×15

مشخصات با دیتاشیت رسمی پنج‌صفحه‌ای زیمنس برای همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل PSU8600 3AC 20A/4x5A PN
برند زیمنس
دسته‌بندی منبع تغذیه صنعتی
کشور تولید یا مونتاژ رومانی
خانواده منبع تغذیه SITOP
سری و مدل خانواده SITOP PSU۸۶۰۰
توپولوژی ورودی ورودی سه‌فاز AC
تعداد فاز ورودی ۳
بازه ولتاژ ورودی AC ۴۰۰ تا ۵۰۰ V AC سه‌فاز
بازه ولتاژ ورودی DC کاربرد ندارد
بازه فرکانس ورودی ۴۷ تا ۶۳ Hz
ولتاژ خروجی نامی ۲۴ VDC
جریان خروجی نامی ۲۰ A
توان خروجی نامی ۴۸۰ W
محدوده تنظیم ولتاژ خروجی ۴ تا ۲۸ V DC؛ با Derating بالاتر از ۲۴ V
تعداد خروجی ۴
تقسیم‌بندی کانال‌های خروجی ۴ × ۵ A
ضریب توان ورودی طبق دیتاشیت رسمی
زمان Hold-up حداقل ۱۵ ms در ورودی ۴۰۰ V
قابلیت اضافه‌بار کوتاه‌مدت ۱۵۰% جریان نامی تا ۵ s در هر دقیقه
حفاظت اتصال کوتاه بله
حفاظت اضافه ولتاژ خروجی بله
قابلیت اتصال موازی بله
سیگنال و کنتاکت DC OK کنتاکت رله تبدیلی Operating state OK، حداکثر ۶۰ V DC / ۰.۳ A
رابط تشخیصی چهار خروجی ۵ آمپر، وب‌سرور و OPC UA
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۱۵
نوع ترمینال ورودی و خروجی ترمینال‌های جداشونده با اتصال پیچی
شرایط محیطی و رطوبت -۲۵ تا +۶۰ °C، رطوبت ۵ تا ۹۵% بدون میعان
پوشش محافظ برد خیر
خروجی محدود NEC Class 2 خیر
ارتباط شبکه و پروتکل تشخیصی PROFINET/Industrial Ethernet، وب‌سرور و OPC UA
درجه حفاظت IP۲۰
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۶۰ °C
جریان نامی ۲۰ A
توان نامی ۰.۴۸ kW
عمق دستگاه ۱۵۰ mm
وزن خالص ۲ kg
راندمان در بار نامی ۹۳ %
عرض دستگاه ۱۰۰ mm
ارتفاع دستگاه ۱۲۵ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. پیش از نصب، هر سه فاز ورودی را قطع، قفل و بی‌برقی را اندازه‌گیری کنید؛ اتصال PE الزامی است.
  2. دستگاه را روی ریل DIN استاندارد EN 60715 سایز 35×15 نصب و 50 میلی‌متر فضای آزاد بالا و پایین حفظ کنید.
  3. برای ورودی L1/L2/L3/PE از ترمینال‌های 0.2 تا 4 میلی‌متر مربع و برای خروجی‌ها از 0.2 تا 2.5 میلی‌متر مربع استفاده کنید.
  4. حفاظت ورودی سه‌پل 6 تا 16A مشخصه C یا کلید حفاظتی معادل اعلام‌شده در دیتاشیت نصب شود.
  5. چهار کانال 24V را جداگانه سیم‌کشی و حد جریان هر خروجی را متناسب با بار تنظیم کنید؛ موازی‌سازی فقط برای زوج‌های مجاز انجام شود.
  6. دو پورت PROFINET/Ethernet را طبق توپولوژی و سیاست امنیت صنعتی متصل کنید؛ وب‌سرور و OPC UA فقط در صورت نیاز و با کنترل دسترسی فعال شوند.
  7. پس از برق‌دارکردن، LEDهای دستگاه و هر خروجی، کنتاکت OK، ترتیب روشن‌شدن کانال‌ها، ارتباط شبکه و عملکرد اضافه‌بار را کنترل کنید.

هشدار: نصب سه‌فاز فقط توسط برق‌کار متخصص و مطابق دیتاشیت رسمی، حفاظت اتصال کوتاه، مقررات تابلو و الزامات ارت انجام شود.
