معرفی
معرفی کالا

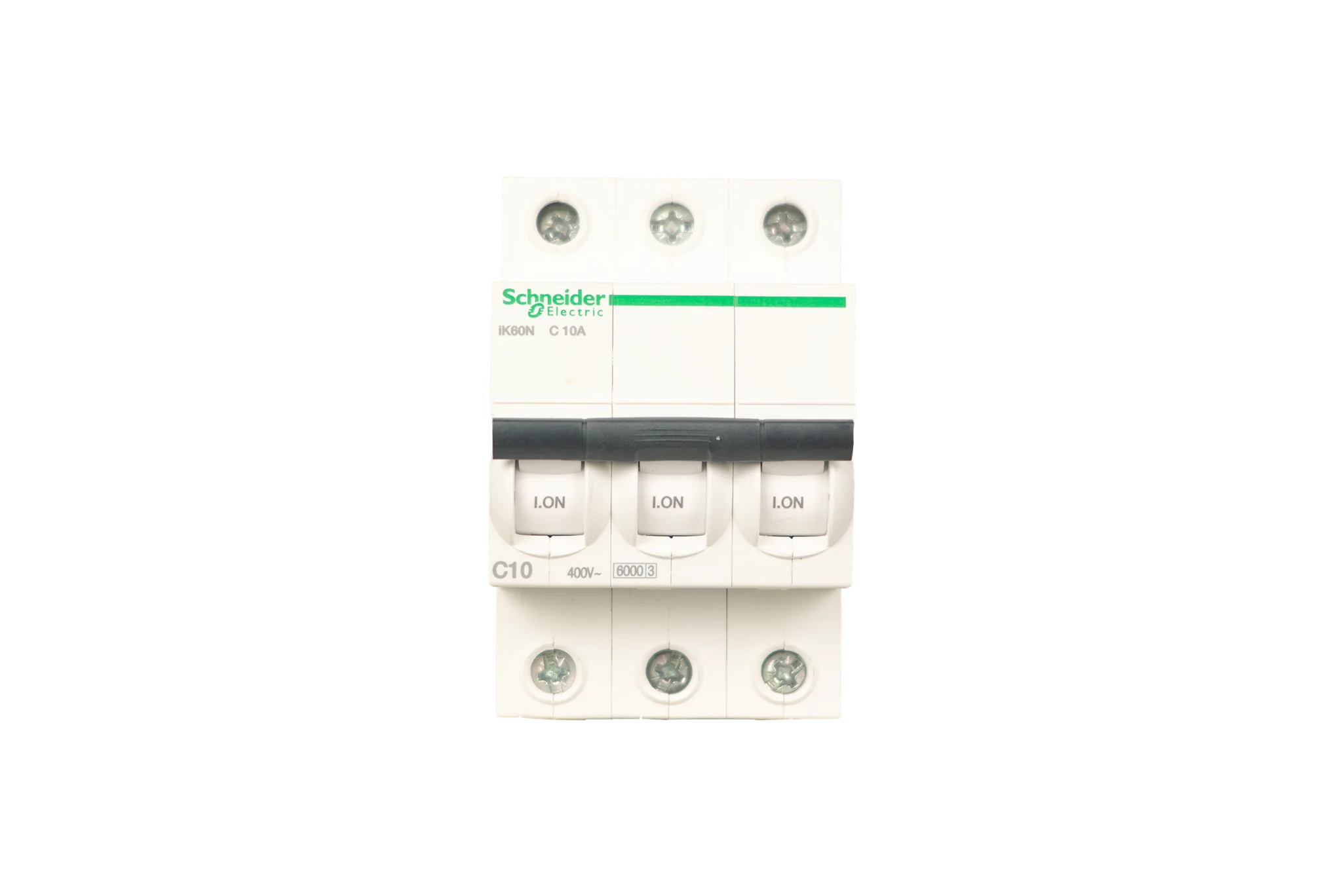

کلید مینیاتوری Schneider Electric Acti9 iK60N C10A یک کلید حفاظتی سهپل با جریان نامی ۱۰ آمپر و منحنی C است که برای حفاظت مدارهای سهفاز در برابر اضافهبار و اتصال کوتاه در تابلوهای برق صنعتی، ساختمانی و تجاری استفاده میشود.
کلید مینیاتوری Acti9 iK60N یکی از محصولات حفاظتی فشار ضعیف شرکت Schneider Electric است که برای حفاظت مدارهای توزیع برق طراحی شده است. این کلید با بهرهگیری از دو مکانیزم حفاظتی، ایمنی مدار را تضمین میکند:
حفاظت حرارتی (Thermal Trip) برای قطع مدار هنگام اضافهبارهای طولانیمدت.
حفاظت مغناطیسی (Magnetic Trip) برای قطع سریع در زمان اتصال کوتاه.
منحنی C این امکان را فراهم میکند که جریانهای لحظهای ناشی از راهاندازی تجهیزات القایی مانند موتورهای کوچک، ترانسفورماتورها، پمپها و فنها بدون قطع ناخواسته عبور کنند، در حالی که در صورت بروز اتصال کوتاه، مدار بهسرعت قطع میشود.
از ویژگیهای مهم این محصول میتوان به موارد زیر اشاره کرد:
قدرت قطع 6kA مطابق IEC/EN 60898-1
نصب سریع روی ریل DIN
قابلیت تغذیه از بالا یا پایین
سازگار با شینههای Comb Busbar
عرض ۳ ماژول
نشانگر وضعیت ON/OFF
عمر مکانیکی و الکتریکی بالا
مناسب برای شبکههای توزیع فشار ضعیف
مشخصات فنی
مدلiK60N C10A 3P
مدل پایهiK60N
شماره فنی سازندهA9K24310
کد سفارشA9K24310
برنداشنایدر الکتریک
دستهبندیکلید مینیاتوری
کشور تولید یا مونتاژبلغارستان
استاندارد و گواهی صنعتیCE، RoHS
درجه حفاظتIP۲۰
محل نصبIndoor، DIN Rail
حداقل دمای کاری-۲۵ °C
حداکثر دمای کاری۶۰ °C
اتصال الکتریکیترمینال
رده جریان نامی۱۰ A
نصب و راهاندازی
اطلاعات نصب و راهاندازی
1. قطع برق
پیش از نصب، برق ورودی تابلو را کاملاً قطع کرده و از بیبرق بودن مدار اطمینان حاصل کنید.
2. نصب روی ریل
کلید را روی ریل استاندارد DIN 35 mm قرار داده و گیره پشت آن را قفل کنید.
3. آمادهسازی سیم
حدود 14 میلیمتر از روکش سیم را جدا کنید.
از سیم با سطح مقطع مناسب برای جریان 10 آمپر استفاده نمایید.
4. اتصال سیمها
سه فاز ورودی را به ترمینالهای بالا یا پایین متصل کنید.
خروجی مدار را به سمت مقابل متصل نمایید.
این سری قابلیت تغذیه از هر دو سمت را دارد.
5. سفت کردن ترمینالها
پیچهای ترمینال را با گشتاور 2 نیوتنمتر (2Nm) سفت نمایید.
6. راهاندازی
اهرم کلید را در وضعیت I-ON قرار دهید.
ولتاژ خروجی و عملکرد صحیح مدار را بررسی کنید.
در صورت وقوع اضافهبار یا اتصال کوتاه، کلید بهطور خودکار مدار را قطع خواهد کرد.
