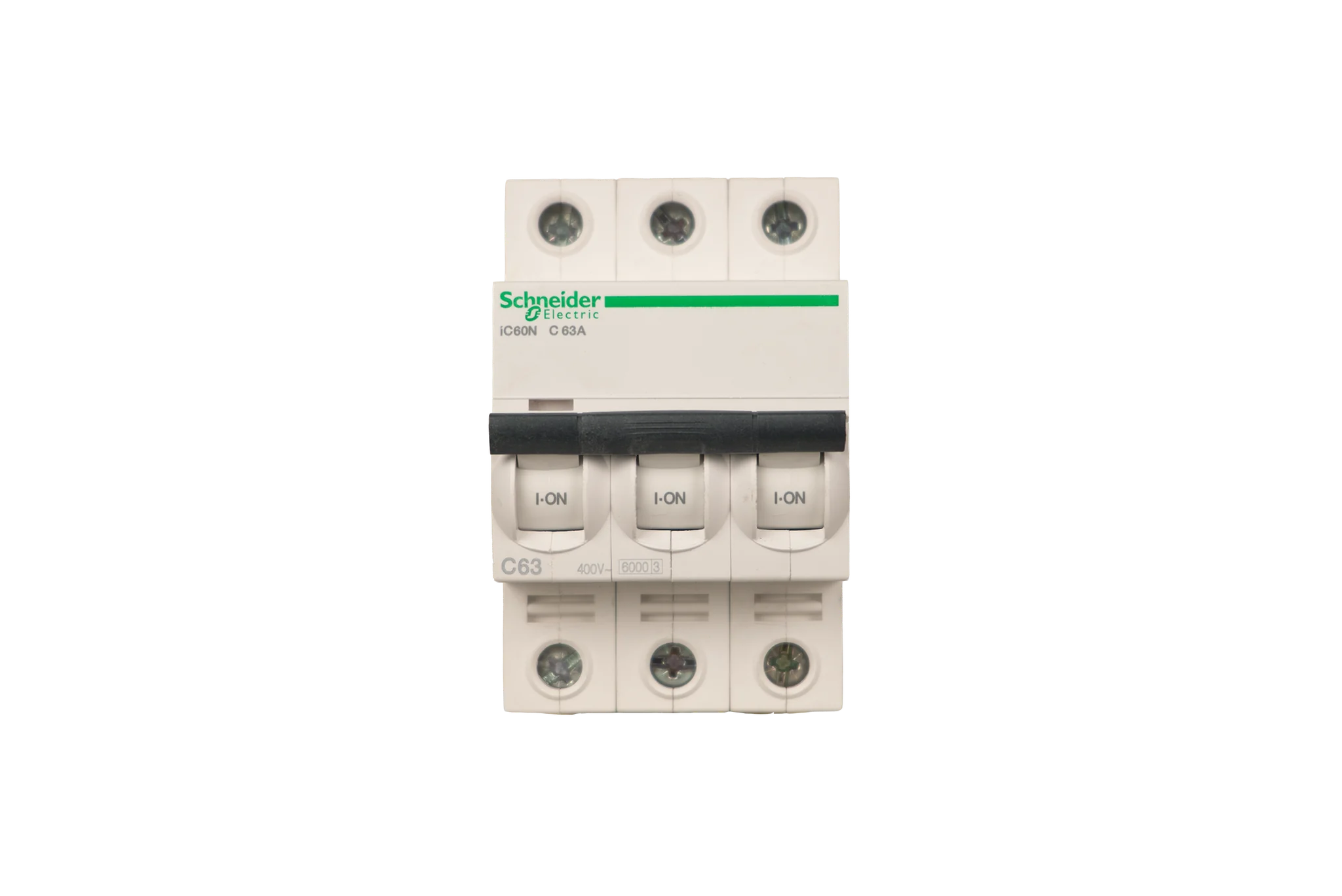

کلید مینیاتوری Schneider Electric Acti9 iC60N C63A یک کلید حفاظتی سهپل با جریان نامی ۶۳ آمپر و منحنی C است که برای حفاظت مدارهای توزیع برق فشار ضعیف در برابر اضافهبار و اتصال کوتاه در کاربردهای صنعتی، تجاری و ساختمانی طراحی شده است.
Acti9 iC60N یکی از حرفهایترین کلیدهای مینیاتوری اشنایدر الکتریک است که علاوه بر انطباق با استاندارد IEC/EN 60898-1، الزامات IEC/EN 60947-2 را نیز پوشش میدهد؛ به همین دلیل علاوه بر تأسیسات ساختمانی، در تابلوهای صنعتی نیز کاربرد گستردهای دارد.
این کلید از دو مکانیزم حفاظتی استفاده میکند:
حفاظت حرارتی (Thermal Trip) برای قطع مدار هنگام اضافهبارهای طولانیمدت.
حفاظت مغناطیسی (Magnetic Trip) برای قطع سریع در زمان اتصال کوتاه.
منحنی C امکان عبور جریان راهاندازی تجهیزات القایی مانند موتورهای کوچک، ترانسفورماتورها، کمپرسورها و تجهیزات تهویه را بدون قطع ناخواسته فراهم میکند.
ویژگیهای مهم:
قدرت قطع 6kA مطابق IEC 60898-1
قدرت قطع تا 20kA مطابق IEC 60947-2 (بسته به ولتاژ)
قابلیت استفاده بهعنوان کلید ایزولاتور
قابلیت نصب روی ریل DIN
سازگار با شینههای Comb Busbar
قابلیت تغذیه از بالا یا پایین
طول عمر مکانیکی و الکتریکی بالا
مناسب برای تابلوهای فشار ضعیف صنعتی و تجاری
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلiC60N C63A 3P
برنداشنایدر الکتریک
دستهبندیکلید مینیاتوری
کشور تولید / مونتاژفرانسه
استاندارد و گواهی صنعتیce, rohs
درجه حفاظتip۲۰
محل نصبindoor, din-rail
حداقل دمای کاری-۲۵ deg_c
حداکثر دمای کاری۶۰ deg_c
اتصال الکتریکیterminal-block
رده جریان نامی۶۳a
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
1. قطع برق
پیش از هرگونه عملیات نصب، برق ورودی تابلو را کاملاً قطع کرده و از بیبرق بودن مدار اطمینان حاصل کنید.
2. نصب روی ریل
کلید را روی ریل استاندارد DIN 35 mm نصب کرده و گیره پشت آن را قفل نمایید.
3. آمادهسازی سیم
حدود 14 میلیمتر از روکش سیم را جدا کنید.
از سطح مقطع مناسب برای جریان 63 آمپر استفاده کنید (مطابق استاندارد و شرایط نصب).
4. اتصال سیمها
سه فاز ورودی را به ترمینالهای بالا یا پایین متصل نمایید.
خروجی مدار را در سمت مقابل وصل کنید.
این سری قابلیت تغذیه از هر دو سمت را دارد.
5. سفت کردن ترمینالها
پیچهای ترمینال را با گشتاور 3.5 نیوتنمتر (3.5 Nm) سفت کنید.
6. راهاندازی
اهرم کلید را در وضعیت I-ON قرار دهید.
ولتاژ خروجی و عملکرد صحیح مدار را بررسی کنید.
در صورت وقوع اضافهبار یا اتصال کوتاه، کلید بهصورت خودکار مدار را قطع خواهد کرد.
کاربردها
تابلوهای برق صنعتی
تابلوهای توزیع سهفاز
خطوط تغذیه اصلی
مراکز داده و ساختمانهای تجاری
تابلوهای کنترل ماشینآلات
سیستمهای HVAC
حفاظت موتورهای کوچک و بارهای القایی
تابلوهای توزیع فشار ضعیف
