معرفی کالا

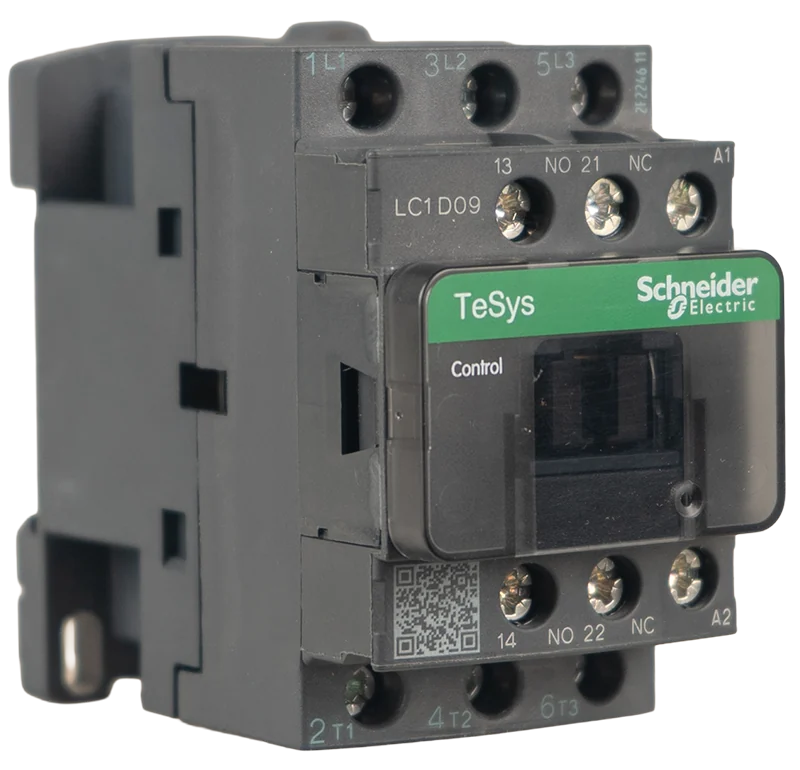

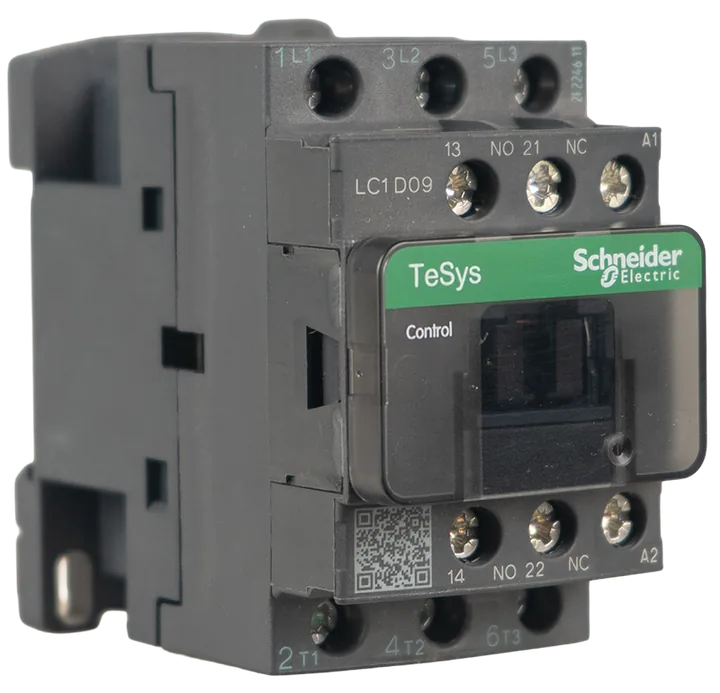

کنتاکتور Schneider Electric TeSys D مدل LC1D09M7 یک کنتاکتور سه‌پل با جریان نامی 9 آمپر و بوبین 220 تا 230 ولت AC است که برای کنترل موتورهای سه‌فاز، بارهای مقاومتی و مدارهای قدرت در تابلوهای برق صنعتی طراحی شده است.
کنتاکتور TeSys D LC1D09M7 یکی از پرکاربردترین کنتاکتورهای شرکت Schneider Electric برای کنترل و راه‌اندازی موتورهای الکتریکی و بارهای صنعتی است. این تجهیز دارای سه پل اصلی، بوبین 220–230VAC با فرکانس 50/60Hz و جریان کاری 9 آمپر در کلاس AC-3 است و مطابق استاندارد IEC/EN 60947-4-1 ساخته شده است.
این کنتاکتور قابلیت کنترل موتورهای سه‌فاز تا 4 کیلووات در ولتاژ 400VAC را داشته و به دلیل طراحی ماژولار، امکان نصب آسان روی ریل DIN یا صفحه تابلو را فراهم می‌کند. وجود کنتاکت کمکی یک باز (1NO) و یک بسته (1NC) به صورت داخلی، استفاده از آن را در مدارهای فرمان و اینترلاک بسیار ساده می‌کند.
بدنه عایق مقاوم، قابلیت نصب انواع رله حرارتی سری TeSys و عمر مکانیکی و الکتریکی بالا، این محصول را برای کاربرد در صنایع مختلف از جمله خطوط تولید، پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها و ماشین‌آلات صنعتی مناسب کرده است.
مشخصات فنی
مدل
LC1D09M7
برند
اشنایدر الکتریک
دسته‌بندی
کنتاکتور
کشور تولید یا مونتاژ
فرانسه
ولتاژ بوبین
۲۲۰VAC
تعداد کنتاکت کمکی
۱NO+۱NC
استاندارد و گواهی صنعتی
CE
تعداد پل اصلی
۳P
نوع بوبین
AC
فرکانس بوبین
۵۰Hz
کد بوبین
M۷
رده کاری
AC-۳
جریان AC-3
۹A
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب مکانیکی
کنتاکتور را روی ریل DIN 35 میلی‌متری یا صفحه تابلو نصب کنید.
فضای کافی برای تهویه و دسترسی به ترمینال‌ها در نظر بگیرید.
در صورت استفاده از رله حرارتی، آن را مستقیماً در زیر کنتاکتور نصب کنید.
سیم‌بندی قدرت
ورودی برق سه‌فاز را به ترمینال‌های L1، L2، L3 متصل کنید.
خروجی به موتور یا بار را از ترمینال‌های T1، T2، T3 بگیرید.
سطح مقطع سیم‌ها متناسب با جریان مدار انتخاب شود.
سیم‌بندی فرمان
ولتاژ 220 تا 230VAC را به ترمینال‌های A1 و A2 بوبین اعمال کنید.
برای مدار فرمان می‌توان از کنتاکت‌های کمکی 13-14 (NO) و 21-22 (NC) استفاده کرد.
راه‌اندازی
صحت ولتاژ بوبین را قبل از اتصال بررسی کنید.
اتصالات قدرت و فرمان را کنترل و محکم کنید.
پس از اعمال ولتاژ به بوبین، از عملکرد صحیح کنتاکتور و بسته شدن کنتاکت‌ها اطمینان حاصل کنید.
در صورت استفاده همراه موتور، عملکرد رله حرارتی و حفاظت‌های مدار را نیز تست کنید.
نکات ایمنی
قبل از هرگونه نصب یا تعمیر، برق مدار را قطع کنید.
از اعمال ولتاژ خارج از محدوده نامی بوبین خودداری کنید.
پیچ‌های ترمینال را با گشتاور توصیه‌شده سازنده محکم کنید.
در صورت مشاهده آثار سوختگی، خوردگی یا آسیب مکانیکی، تجهیز باید تعویض یا تعمیر شود.
