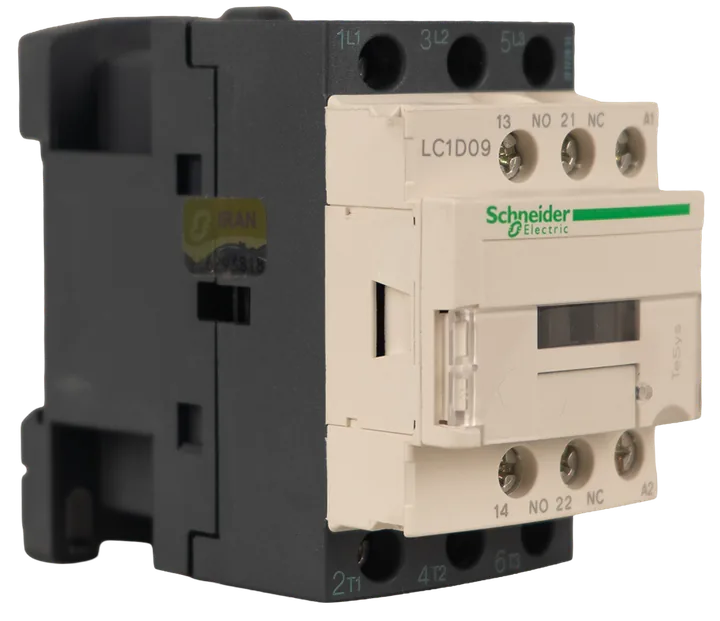

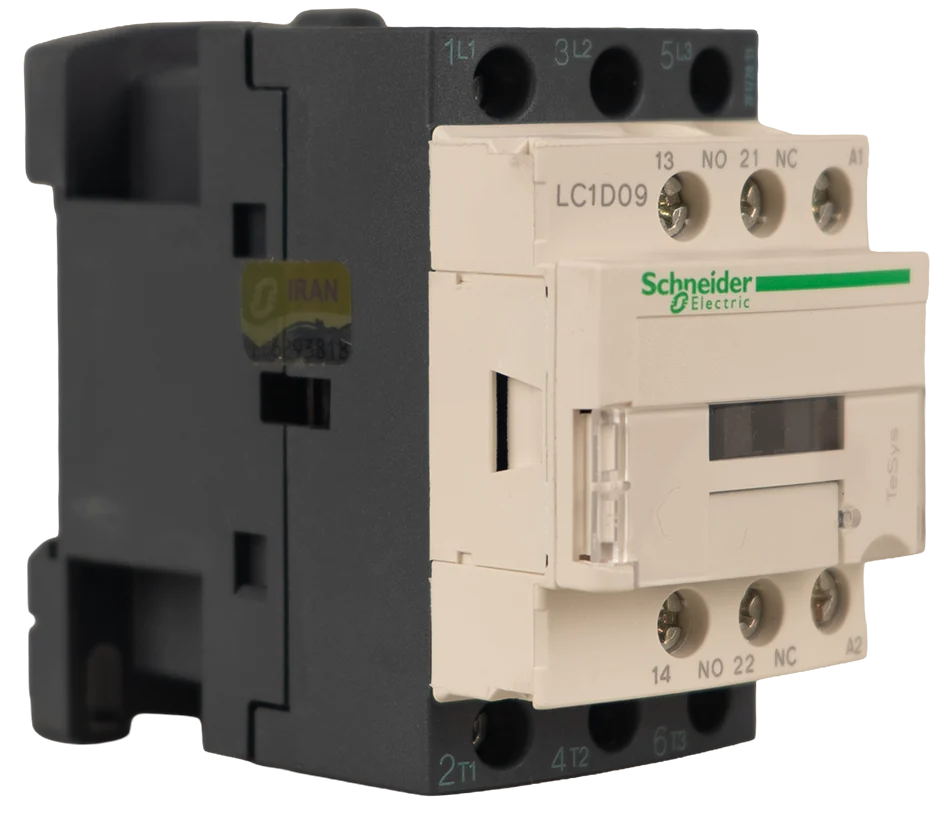

کنتاکتور سه پل اشنایدر الکتریک TeSys D مدل LC1D09M7 با بوبین 220 ولت AC

LC1D09M7

هنوز نظری ثبت نشده

روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

۱۰۰٪

قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.

استعلام و خرید

وضعیت تولید: در حال تولید

معرفی

معرفی کالا

کنتاکتور Schneider Electric TeSys D LC1D09M7 یک کنتاکتور سه‌پل با جریان نامی 9 آمپر و بوبین 220 تا 230 ولت AC است که برای کنترل موتورهای سه‌فاز، تجهیزات صنعتی و مدارهای قدرت در تابلوهای برق استفاده می‌شود.

کنتاکتور Schneider Electric TeSys D مدل LC1D09M7 یکی از پرکاربردترین کنتاکتورهای سری TeSys D است که برای راه‌اندازی، کنترل و قطع و وصل موتورهای سه‌فاز و سایر بارهای صنعتی طراحی شده است. این تجهیز دارای سه پل قدرت، جریان کاری 9 آمپر در کلاس AC-3 و بوبین 220 تا 230 ولت AC با فرکانس 50/60Hz است. این کنتاکتور مطابق استاندارد IEC/EN 60947-4-1 ساخته شده و قابلیت کنترل موتورهای سه‌فاز تا 4 کیلووات در 400 ولت را دارد. وجود کنتاکت کمکی داخلی 1NO + 1NC، امکان استفاده در مدارهای فرمان، اینترلاک و سیستم‌های اتوماسیون را فراهم می‌کند. طراحی فشرده، قابلیت نصب روی ریل DIN یا صفحه تابلو و امکان اتصال مستقیم رله‌های حرارتی سری TeSys، این محصول را به یکی از رایج‌ترین کنتاکتورهای صنعتی تبدیل کرده است.

مشخصات فنی

مدل LC1D09M7

برند Schneider Electric

دسته‌بندی کنتاکتور

استاندارد و گواهی صنعتی CE، UL، EAC

نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

نصب کنتاکتور را روی ریل DIN یا صفحه تابلو نصب کنید. از محکم بودن محل نصب و تهویه مناسب داخل تابلو اطمینان حاصل کنید. در صورت نیاز، رله حرارتی سازگار را به قسمت زیرین کنتاکتور متصل کنید. سیم‌بندی قدرت برق سه‌فاز را به ترمینال‌های L1، L2 و L3 متصل کنید. خروجی به موتور یا بار را از ترمینال‌های T1، T2 و T3 دریافت کنید. سطح مقطع سیم‌ها متناسب با جریان مدار انتخاب شود. سیم‌بندی فرمان ولتاژ 220 تا 230VAC را به ترمینال‌های A1 و A2 بوبین اعمال کنید. در صورت نیاز، از کنتاکت‌های کمکی 13-14 (NO) و 21-22 (NC) برای مدار فرمان یا اینترلاک استفاده کنید. راه‌اندازی قبل از اعمال برق، صحت اتصالات قدرت و فرمان را بررسی کنید. ولتاژ بوبین را با ولتاژ نامی دستگاه مطابقت دهید. پس از اعمال ولتاژ، عملکرد مکانیکی کنتاکتور و بسته شدن صحیح کنتاکت‌ها را کنترل کنید. در صورت استفاده همراه رله حرارتی، عملکرد حفاظتی مجموعه را نیز آزمایش نمایید.
