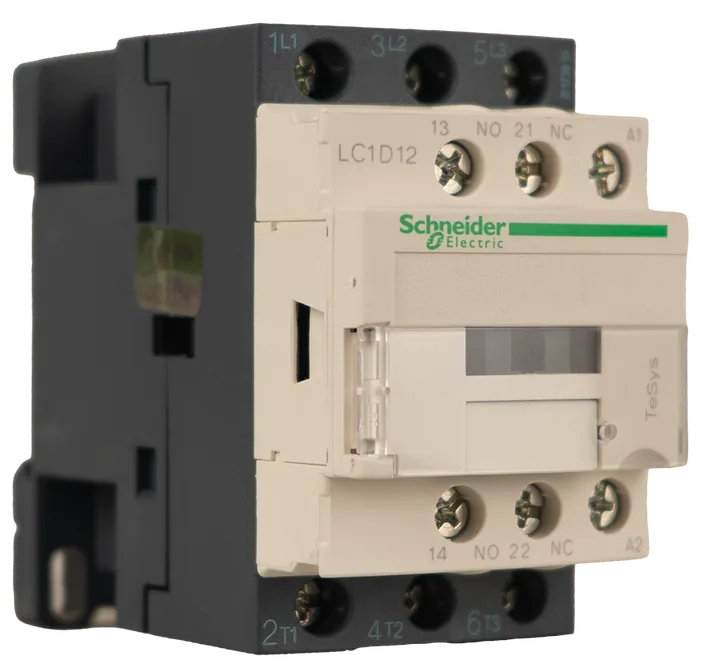

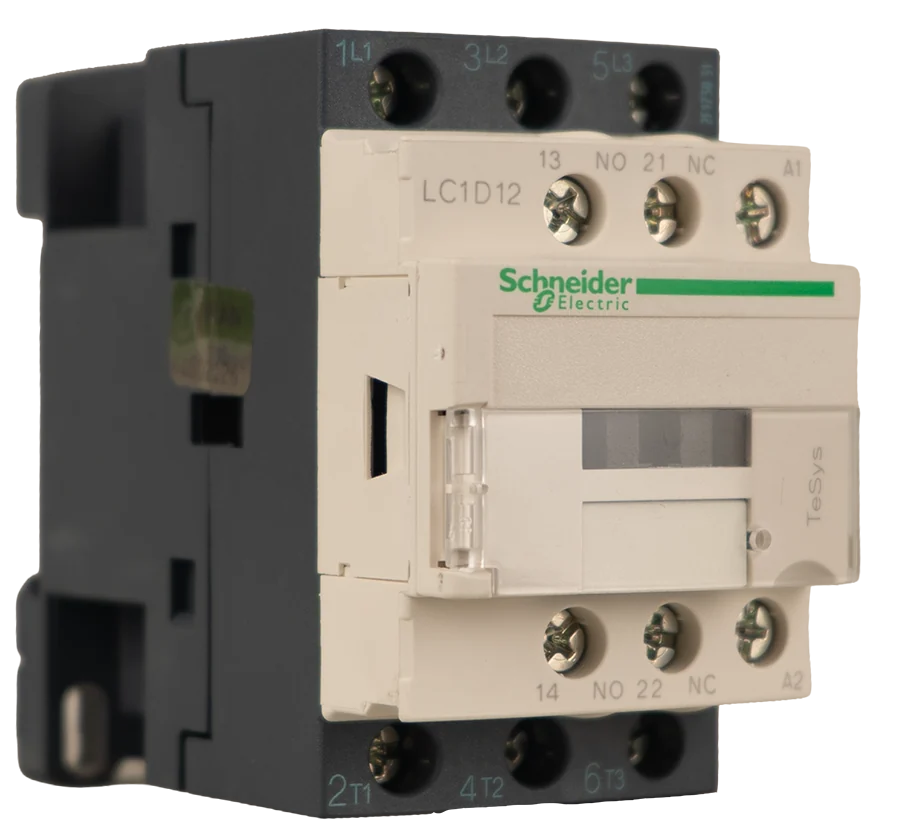

کنتاکتور Schneider Electric TeSys D LC1D12M7 یک کنتاکتور سه‌پل با جریان نامی 12 آمپر و بوبین 220 تا 230 ولت AC است که برای راه‌اندازی و کنترل موتورهای سه‌فاز، پمپ‌ها، فن‌ها و سایر بارهای صنعتی در تابلوهای برق طراحی شده است.
کنتاکتور Schneider Electric TeSys D مدل LC1D12M7 یکی از کنتاکتورهای سری TeSys D برای کنترل و راه‌اندازی موتورهای سه‌فاز و بارهای صنعتی است. این تجهیز دارای سه پل قدرت، جریان کاری 12 آمپر در کلاس AC-3 و بوبین 220 تا 230 ولت AC با فرکانس 50/60Hz است.
مطابق مشخصات درج‌شده روی پلاک، این کنتاکتور قابلیت کنترل موتورهای سه‌فاز تا 5.5 کیلووات در ولتاژ 400 و 440 ولت و 7.5 کیلووات در 660 ولت را دارد. همچنین به یک کنتاکت کمکی 1NO + 1NC مجهز بوده و برای استفاده در مدارهای فرمان، اینترلاک و سیستم‌های کنترل صنعتی مناسب است.
این محصول مطابق استاندارد IEC/EN 60947-4-1 ساخته شده و امکان نصب روی ریل DIN یا صفحه تابلو و اتصال مستقیم رله‌های حرارتی سری TeSys را فراهم می‌کند.
مشخصات فنی
مدل
LC1D12M7
برند
اشنایدر الکتریک
دسته‌بندی
کنتاکتور
کشور تولید یا مونتاژ
فرانسه
ولتاژ بوبین
۲۲۰VAC
تعداد کنتاکت کمکی
۱NO+۱NC
استاندارد و گواهی صنعتی
CE
تعداد پل اصلی
۳P
نوع بوبین
AC
فرکانس بوبین
۵۰Hz
کد بوبین
M۷
رده کاری
AC-۳
جریان AC-3
۱۲A
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب
کنتاکتور را روی ریل DIN یا صفحه تابلو نصب کنید.
در صورت نیاز، رله حرارتی سازگار TeSys را به قسمت زیرین کنتاکتور متصل نمایید.
از وجود فضای کافی برای تهویه و دسترسی به ترمینال‌ها اطمینان حاصل کنید.
سیم‌بندی قدرت
برق سه‌فاز را به ترمینال‌های L1، L2 و L3 متصل کنید.
خروجی موتور یا بار را از ترمینال‌های T1، T2 و T3 دریافت کنید.
سطح مقطع سیم‌ها را متناسب با جریان مدار انتخاب نمایید.
سیم‌بندی فرمان
ولتاژ 220 تا 230VAC را به ترمینال‌های A1 و A2 بوبین اعمال کنید.
از کنتاکت‌های کمکی 13-14 (NO) و 21-22 (NC) برای مدار فرمان یا اینترلاک استفاده نمایید.
راه‌اندازی
صحت ولتاژ بوبین و اتصالات قدرت و فرمان را بررسی کنید.
پس از اعمال ولتاژ، عملکرد مکانیکی کنتاکتور و بسته شدن صحیح کنتاکت‌ها را کنترل کنید.
در صورت استفاده همراه رله حرارتی، عملکرد حفاظتی مجموعه را نیز آزمایش نمایید.
اسناد فنی
فایل‌ها و مدارک فنی کالا
مدرک فنی برای این مدل ثبت نشده است.
