معرفی کالا

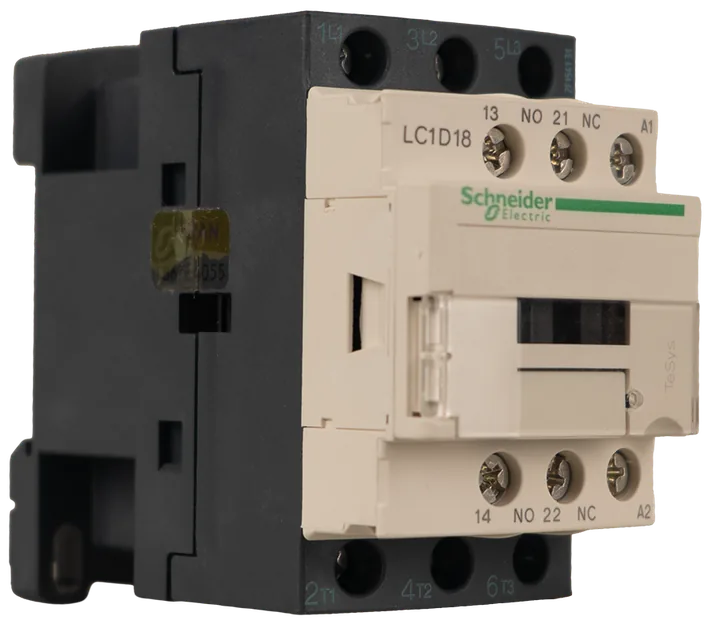

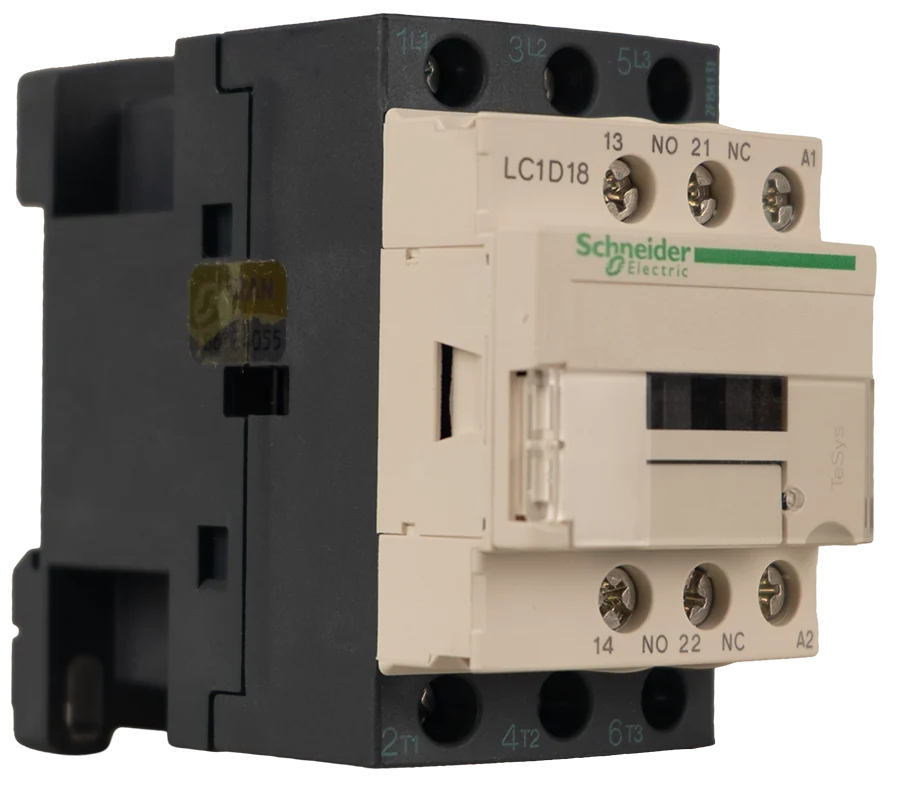

کنتاکتور Schneider Electric TeSys D LC1D18M7 یک کنتاکتور سه‌پل با جریان نامی 18 آمپر و بوبین 220 تا 230 ولت AC است که برای راه‌اندازی و کنترل موتورهای سه‌فاز، پمپ‌ها، فن‌ها و سایر بارهای صنعتی در تابلوهای برق طراحی شده است.
کنتاکتور Schneider Electric TeSys D مدل LC1D18M7 از سری TeSys D برای کنترل و راه‌اندازی موتورهای سه‌فاز و بارهای صنعتی طراحی شده است. این تجهیز دارای سه پل قدرت، جریان کاری 18 آمپر در کلاس AC-3 و بوبین 220 تا 230 ولت AC با فرکانس 50/60Hz است.
مطابق پلاک دستگاه، این کنتاکتور قادر به کنترل موتورهای سه‌فاز تا 7.5 کیلووات در ولتاژ 400 و 440 ولت و 10 کیلووات در 660 ولت است. وجود کنتاکت کمکی داخلی 1NO + 1NC امکان استفاده در مدارهای فرمان، اینترلاک و سیستم‌های اتوماسیون را فراهم می‌کند.
این محصول مطابق استاندارد IEC/EN 60947-4-1 ساخته شده و به دلیل طراحی ماژولار، قابلیت نصب روی ریل DIN یا صفحه تابلو و اتصال مستقیم رله‌های حرارتی سری TeSys، یکی از پرکاربردترین کنتاکتورهای صنعتی در سیستم‌های کنترل موتور است.
مشخصات فنی
مدل
LC1D18M7
برند
اشنایدر الکتریک
دسته‌بندی
کنتاکتور
کشور تولید یا مونتاژ
فرانسه
ولتاژ بوبین
۲۲۰VAC
تعداد کنتاکت کمکی
۱NO+۱NC
استاندارد و گواهی صنعتی
CE
تعداد پل اصلی
۳P
نوع بوبین
AC
فرکانس بوبین
۵۰Hz
کد بوبین
M۷
رده کاری
AC-۳
جریان AC-3
۱۸A
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب
کنتاکتور را روی ریل DIN یا صفحه تابلو نصب کنید.
در صورت نیاز، رله حرارتی سازگار سری TeSys را به قسمت زیرین کنتاکتور متصل نمایید.
از استحکام نصب و وجود فضای کافی برای تهویه اطمینان حاصل کنید.
سیم‌بندی قدرت
سه فاز ورودی را به ترمینال‌های L1، L2 و L3 متصل کنید.
خروجی به موتور یا بار را از ترمینال‌های T1، T2 و T3 دریافت کنید.
سطح مقطع سیم‌ها متناسب با جریان مدار انتخاب شود.
سیم‌بندی فرمان
ولتاژ 220 تا 230VAC را به ترمینال‌های A1 و A2 اعمال کنید.
از کنتاکت‌های کمکی 13-14 (NO) و 21-22 (NC) برای مدار فرمان، اینترلاک یا بازخورد استفاده کنید.
راه‌اندازی
قبل از اعمال برق، صحت اتصالات قدرت و فرمان را کنترل کنید.
ولتاژ بوبین را با ولتاژ نامی دستگاه تطبیق دهید.
عملکرد مکانیکی کنتاکتور و بسته شدن صحیح کنتاکت‌ها را بررسی کنید.
در صورت استفاده همراه رله حرارتی، عملکرد حفاظتی مجموعه را نیز آزمایش نمایید.
