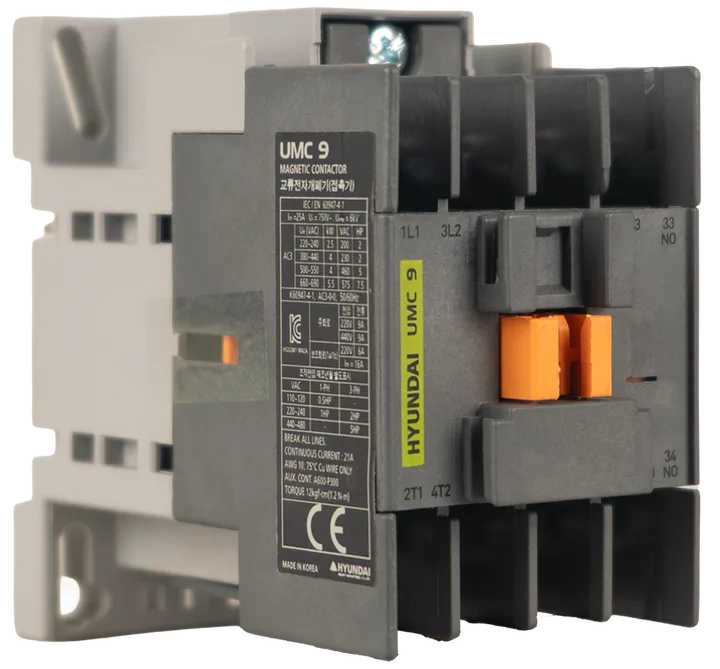

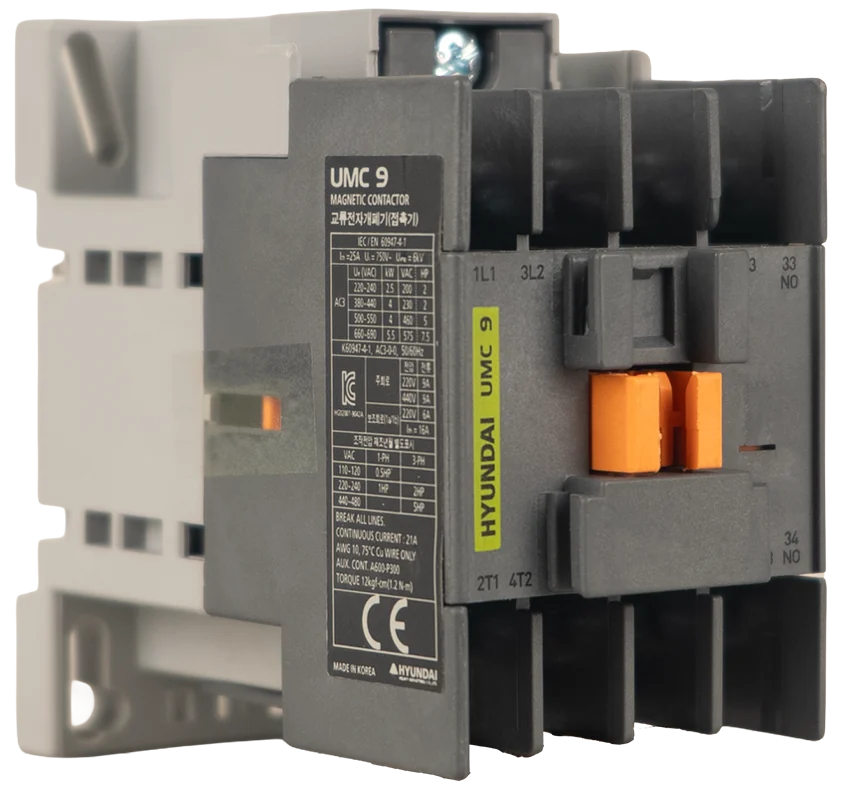

کنتاکتور مغناطیسی Hyundai UMC9 یک کنتاکتور سه‌پل با جریان نامی 9 آمپر و بوبین 220 ولت AC است که برای راه‌اندازی و کنترل موتورهای سه‌فاز و سایر بارهای صنعتی در تابلوهای برق مورد استفاده قرار می‌گیرد.
کنتاکتور Hyundai UMC9 از سری تجهیزات کنترل موتور شرکت Hyundai Heavy Industries بوده و برای قطع و وصل بارهای سه‌فاز و کنترل موتورهای القایی طراحی شده است. این مدل دارای سه پل قدرت، بوبین 220VAC با فرکانس 50/60Hz و جریان کاری 9 آمپر در کلاس AC-3 است.
مطابق اطلاعات درج‌شده روی پلاک، این کنتاکتور قابلیت کنترل موتورهایی با توان 2.2 کیلووات در 220 ولت، 4 کیلووات در 380 ولت، 5 کیلووات در 440 ولت و 7.5 کیلووات در 660 ولت را دارد. همچنین دارای یک کنتاکت کمکی NO (33-34) بوده و امکان نصب روی ریل DIN یا صفحه تابلو را فراهم می‌کند.
طراحی فشرده، طول عمر بالا و سازگاری با رله‌های حرارتی سری UTH، این تجهیز را به گزینه‌ای مناسب برای تابلوهای کنترل موتور، پمپ، فن، کمپرسور، نوار نقاله و ماشین‌آلات صنعتی تبدیل کرده است.
مشخصات فنی
مدل
UMC9
برند
اچ‌دی هیوندای الکتریک
دسته‌بندی
کنتاکتور
کشور تولید یا مونتاژ
کرهٔ جنوبی
ولتاژ بوبین
۲۲۰VAC
تعداد کنتاکت کمکی
۱NO+۱NC
استاندارد و گواهی صنعتی
CE
تعداد پل اصلی
۳P
نوع بوبین
AC
فرکانس بوبین
۵۰Hz
کد بوبین
BD
رده کاری
AC-۳
جریان AC-3
۹A
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب
کنتاکتور را روی ریل DIN یا صفحه تابلو نصب کنید.
از استقرار صحیح و محکم بودن کنتاکتور اطمینان حاصل نمایید.
در صورت استفاده از رله حرارتی، آن را به‌صورت مستقیم به قسمت زیرین کنتاکتور متصل کنید.
سیم‌بندی قدرت
سه فاز ورودی را به ترمینال‌های L1، L2 و L3 متصل کنید.
خروجی به موتور یا بار را از ترمینال‌های T1، T2 و T3 بگیرید.
سطح مقطع سیم‌ها را متناسب با جریان مدار انتخاب کنید.
سیم‌بندی فرمان
بوبین 220VAC را به ترمینال‌های A1 و A2 متصل کنید.
در صورت نیاز، از کنتاکت کمکی 33-34 (NO) برای مدار فرمان یا اینترلاک استفاده نمایید.
راه‌اندازی
صحت ولتاژ بوبین را بررسی کنید.
تمامی اتصالات قدرت و فرمان را کنترل نمایید.
پس از اعمال ولتاژ، عملکرد کنتاکتور و بسته شدن کنتاکت‌ها را بررسی کنید.
در صورت استفاده همراه رله حرارتی، عملکرد حفاظتی مجموعه را نیز آزمایش نمایید.
