معرفی کالا

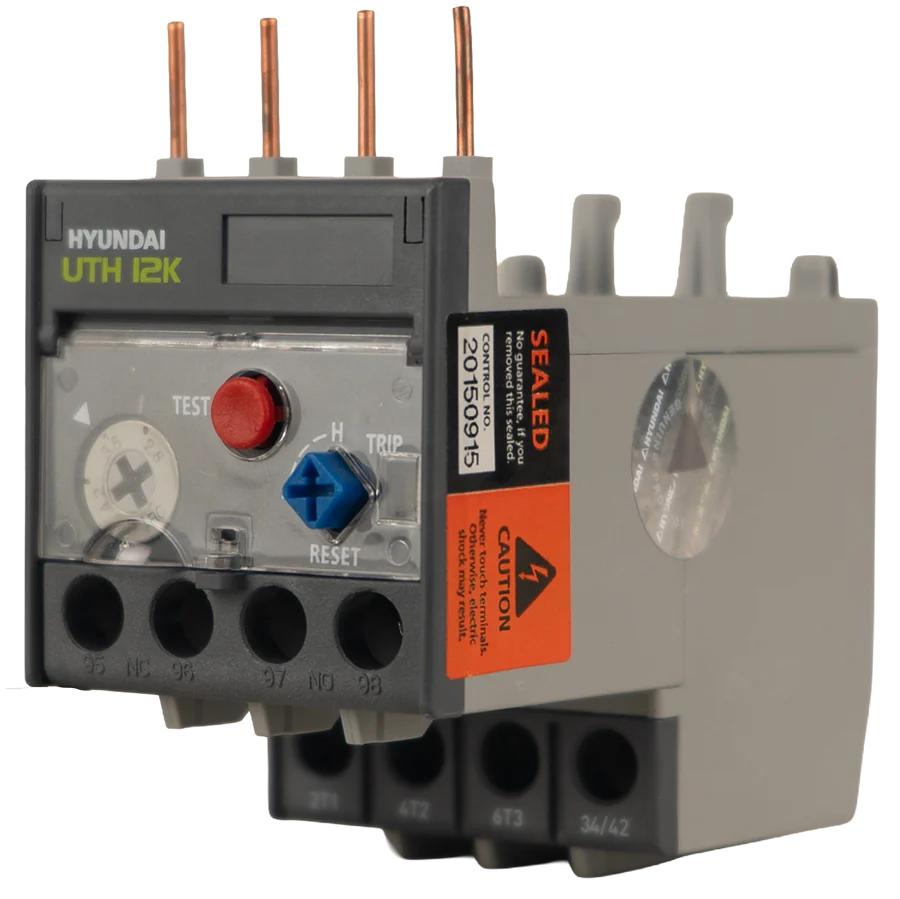

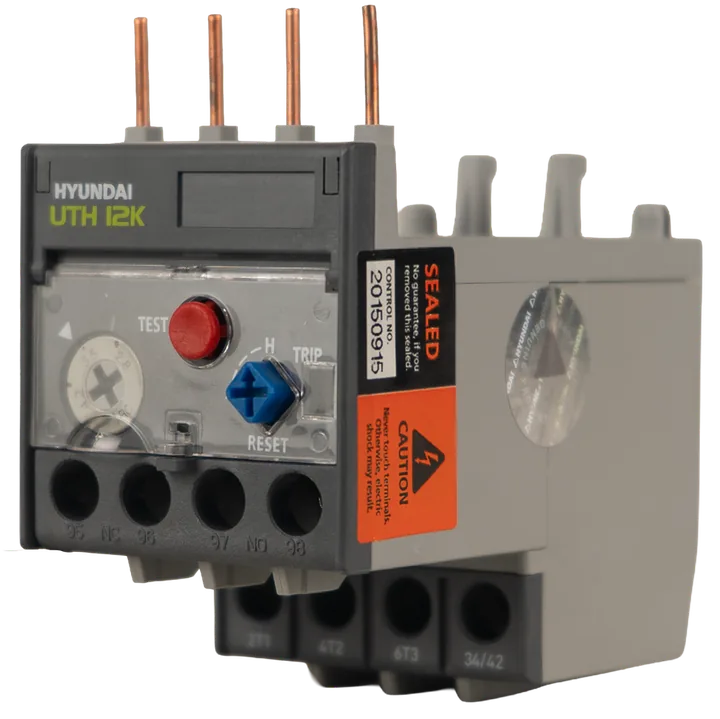

رله حرارتی Hyundai UTH12K برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و قطع فاز طراحی شده است. این مدل دارای محدوده تنظیم جریان 2.2 تا 3.5 آمپر، کلاس حفاظتی 10A و قابلیت نصب مستقیم روی کنتاکتورهای سری Hyundai است.
رله حرارتی Hyundai UTH12K یکی از تجهیزات حفاظتی موتورهای الکتریکی است که برای جلوگیری از آسیب ناشی از اضافه‌بار، گیرپاژ و قطع فاز مورد استفاده قرار می‌گیرد. این رله با اندازه‌گیری جریان عبوری از موتور، در صورت افزایش جریان بیش از مقدار تنظیم‌شده، مدار فرمان را قطع کرده و از آسیب دیدن سیم‌پیچ موتور جلوگیری می‌کند.
مدل UTH12K دارای محدوده تنظیم جریان 2.2 تا 3.5 آمپر بوده و مطابق استاندارد IEC/EN 60947 طراحی شده است. این تجهیز دارای کلاس عملکرد 10A، دکمه TEST برای آزمون عملکرد، دکمه RESET و امکان انتخاب حالت ریست دستی یا خودکار است.
وجود کنتاکت‌های کمکی 95-96 (NC) و 97-98 (NO) امکان اتصال مستقیم به مدار فرمان و سیستم‌های کنترلی را فراهم کرده و نصب مستقیم روی کنتاکتورهای سری Hyundai باعث کاهش زمان سیم‌کشی و افزایش قابلیت اطمینان سیستم می‌شود.
مشخصات فنی
مدل
UTH12K
برند
اچ‌دی هیوندای الکتریک
دسته‌بندی
بی‌متال و اضافه‌بار
استاندارد و گواهی صنعتی
CE، UL، CSA
محل نصب
Indoor، Panel Mount، DIN Rail
ولتاژ تغذیه
بدون ولتاژ تغذیه
سطح ایمنی SIL
بدون SIL
نوع کنتاکت
NO، NC
ظرفیت کنتاکت
NO+NC
فاز موتور
سه فاز
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب
رله را روی کنتاکتور سازگار Hyundai نصب کنید.
از قفل شدن صحیح رله روی کنتاکتور اطمینان حاصل نمایید.
خروجی کنتاکتور را به ترمینال‌های ورودی رله متصل کنید.
خروجی رله را به موتور وصل نمایید.
کنتاکت‌های 95-96 و 97-98 را در مدار فرمان سیم‌بندی کنید.
تنظیم جریان
جریان نامی موتور را از روی پلاک موتور بخوانید.
پیچ تنظیم رله را روی همان مقدار (بین 2.2 تا 3.5 آمپر) قرار دهید.
حالت Manual یا Auto Reset را متناسب با کاربرد انتخاب کنید.
راه‌اندازی
اتصالات قدرت و فرمان را بررسی کنید.
جریان تنظیم‌شده را با جریان نامی موتور تطبیق دهید.
عملکرد دکمه TEST را بررسی کنید.
پس از راه‌اندازی موتور، جریان مصرفی را کنترل کنید.
در صورت وقوع اضافه‌بار، رله مدار فرمان را قطع کرده و پس از رفع خطا با دکمه RESET یا در حالت Auto، مجدداً آماده بهره‌برداری خواهد شد.
