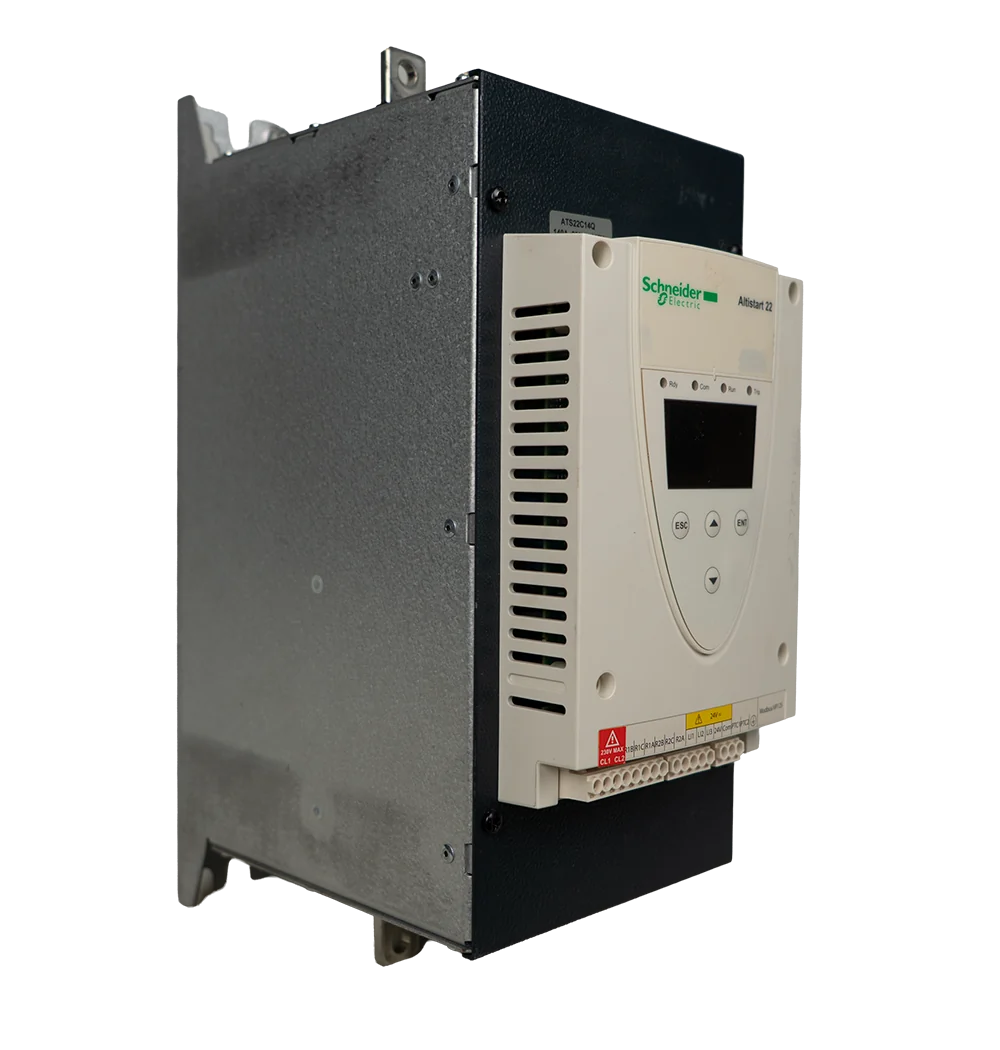

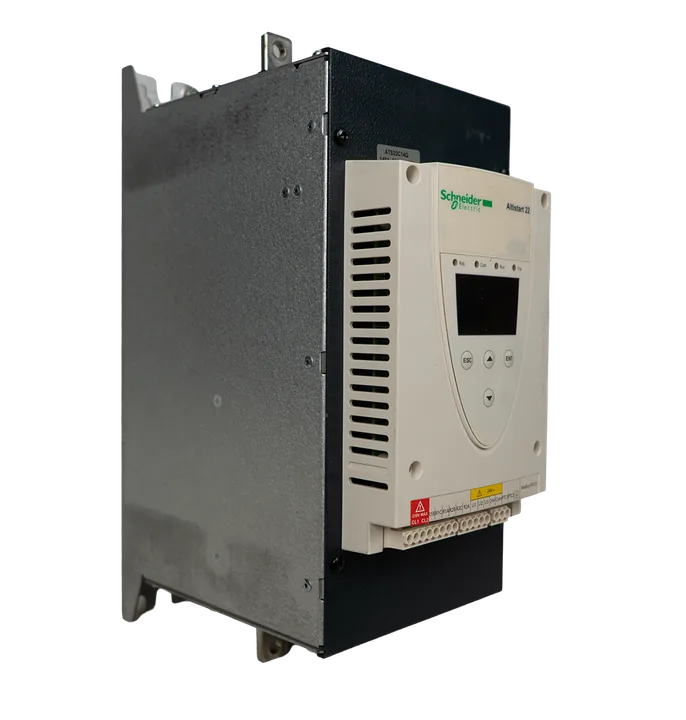

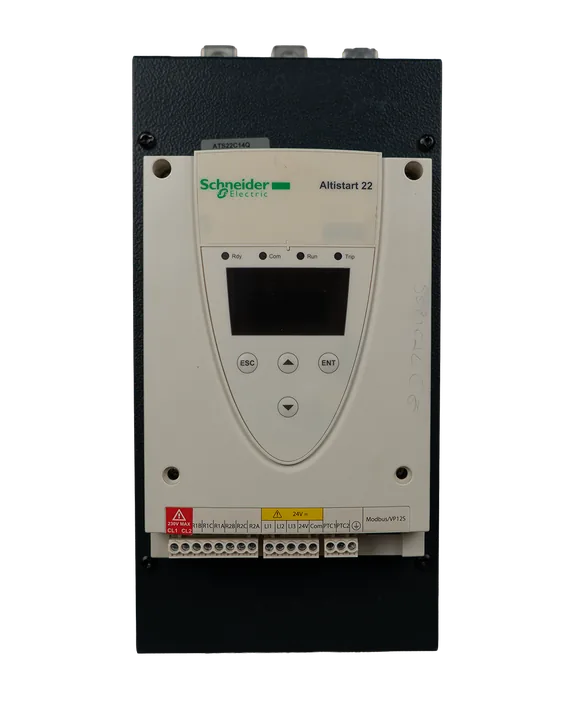

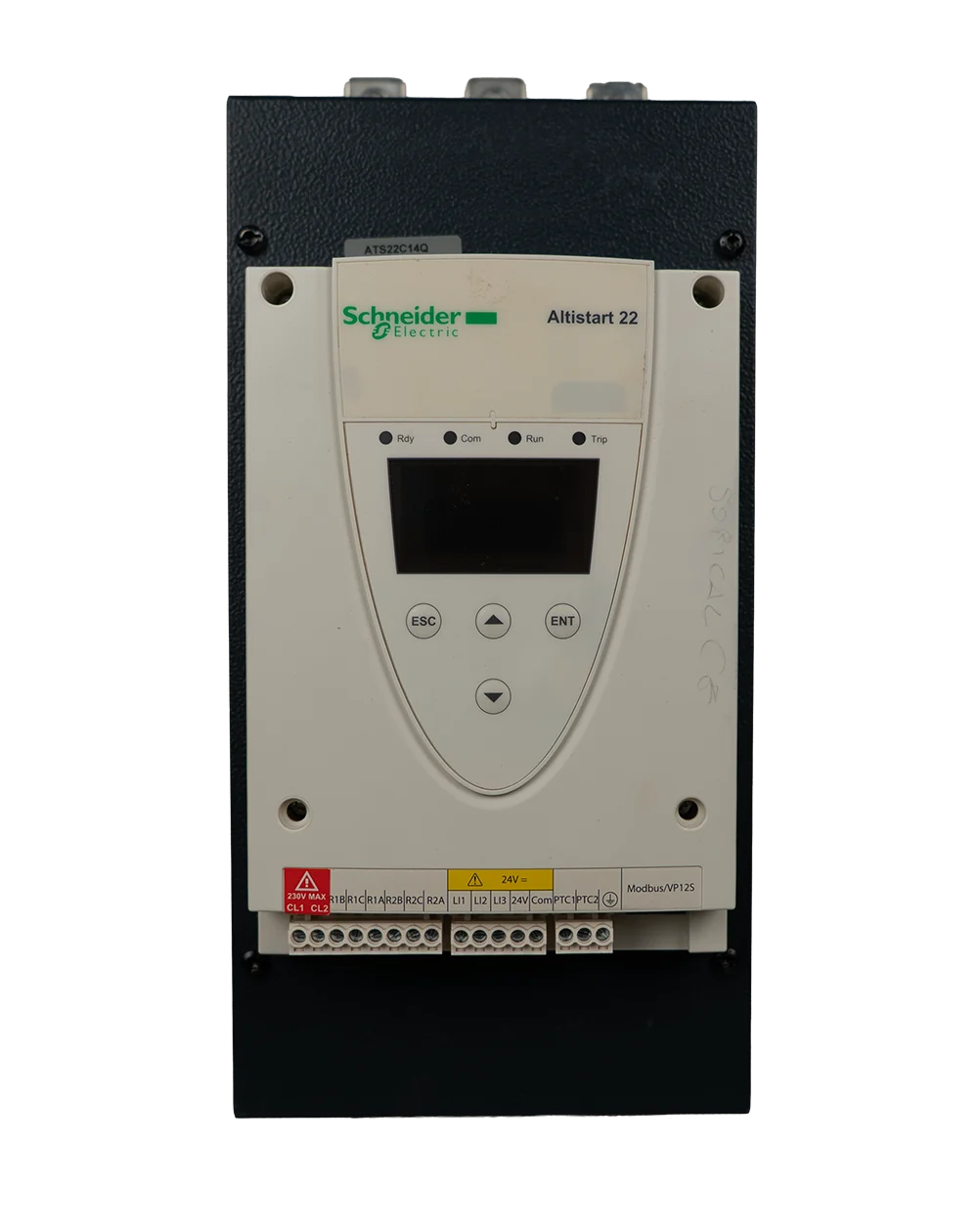

سافتاستارتر Schneider Electric سری Altistart 22 مدل ATS22C14Q برای راهاندازی نرم موتورهای آسنکرون سهفاز استفاده میشود. این مدل طبق پلاک و منبع رسمی، جریان نامی 140A، ولتاژ قدرت 230 تا 440V AC، کنترل 230V و توان تا 75kW در شبکه 400/440V دارد.
سافتاستارتر Schneider Electric سری Altistart 22 مدل ATS22C14Q برای راهاندازی نرم موتورهای آسنکرون سهفاز استفاده میشود. این مدل طبق پلاک و منبع رسمی، جریان نامی 140A، ولتاژ قدرت 230 تا 440V AC، کنترل 230V و توان تا 75kW در شبکه 400/440V دارد.
مشخصات فنی
مدلATS22C14Q
مدل پایهAltistart 22
شماره فنی سازندهATS22C14Q
کد سفارشATS22C14Q
برنداشنایدر الکتریک
دستهبندیسافتاستارتر
کشور تولید یا مونتاژاندونزی
استاندارد و گواهی صنعتیCE، UL، CSA، EAC
درجه حفاظتIP۲۰
محل نصبIndoor، Panel Mount
حداقل دمای کاری-۲۰ °C
حداکثر دمای کاری۶۰ °C
پروتکل ارتباطیModbus RTU
ولتاژ تغذیه۴۰۰ VAC سه فاز
نوع سیگنال دیجیتالRelay، ۲۴ VDC Sink، ۲۴ VDC Source
سیگنال خروجیرله SPDT
مد کنترل درایوTorque Control
فاز موتورسه فاز
سرعت دورانی۷۵ rpm
نصب و راهاندازی
اطلاعات نصب و راهاندازی
پیش از نصب، جریان پلاک موتور، توان، ولتاژ شبکه، نوع بار، تعداد استارت در ساعت، دمای تابلو و تهویه با مدل ATS22C14Q تطبیق داده شود. دستگاه باید عمودی، با فضای تهویه کافی و داخل تابلو مناسب نصب شود. اتصال قدرت به ترمینالهای ورودی/خروجی سهفاز، اتصال ارت، حفاظت ورودی، سیمبندی فرمان، رلهها و Modbus باید طبق منوال Schneider انجام شود. در راهاندازی، پارامترهای جریان موتور، زمان شتاب، توقف نرم، محدودیت جریان و حفاظت حرارتی تنظیم و سپس تست بدون بار/با بار ایمن انجام شود.
