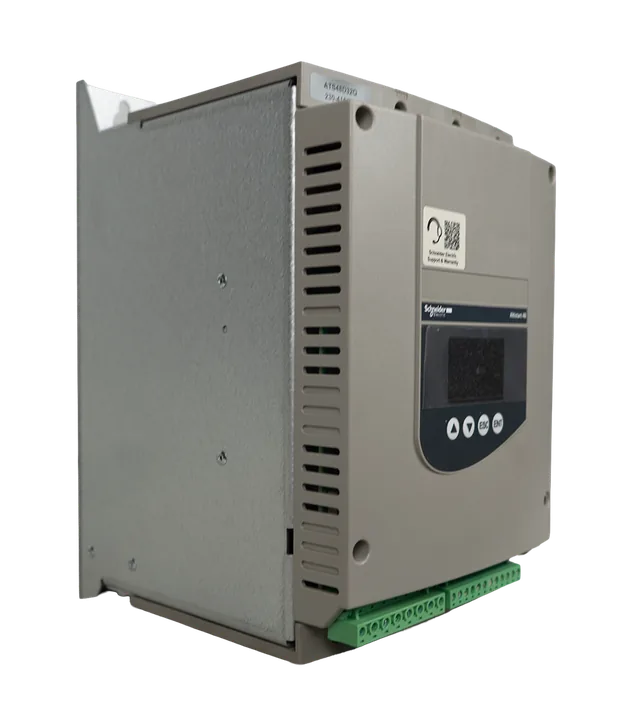

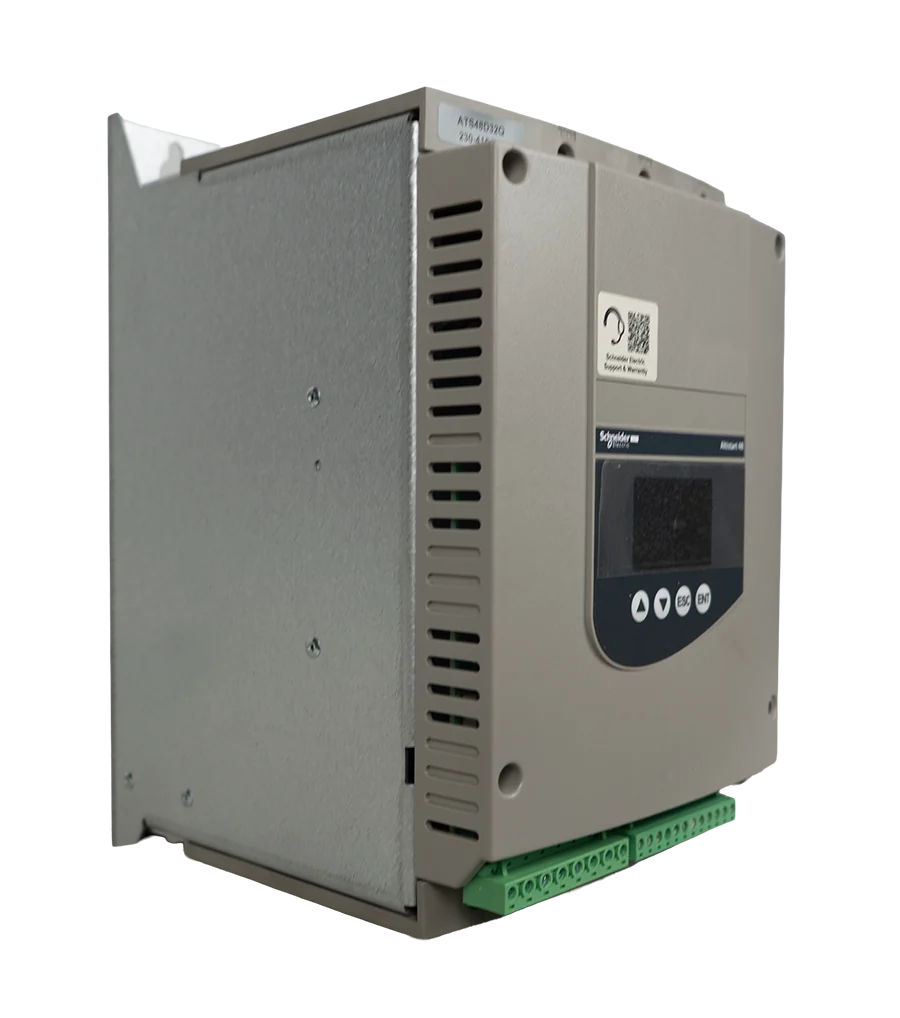

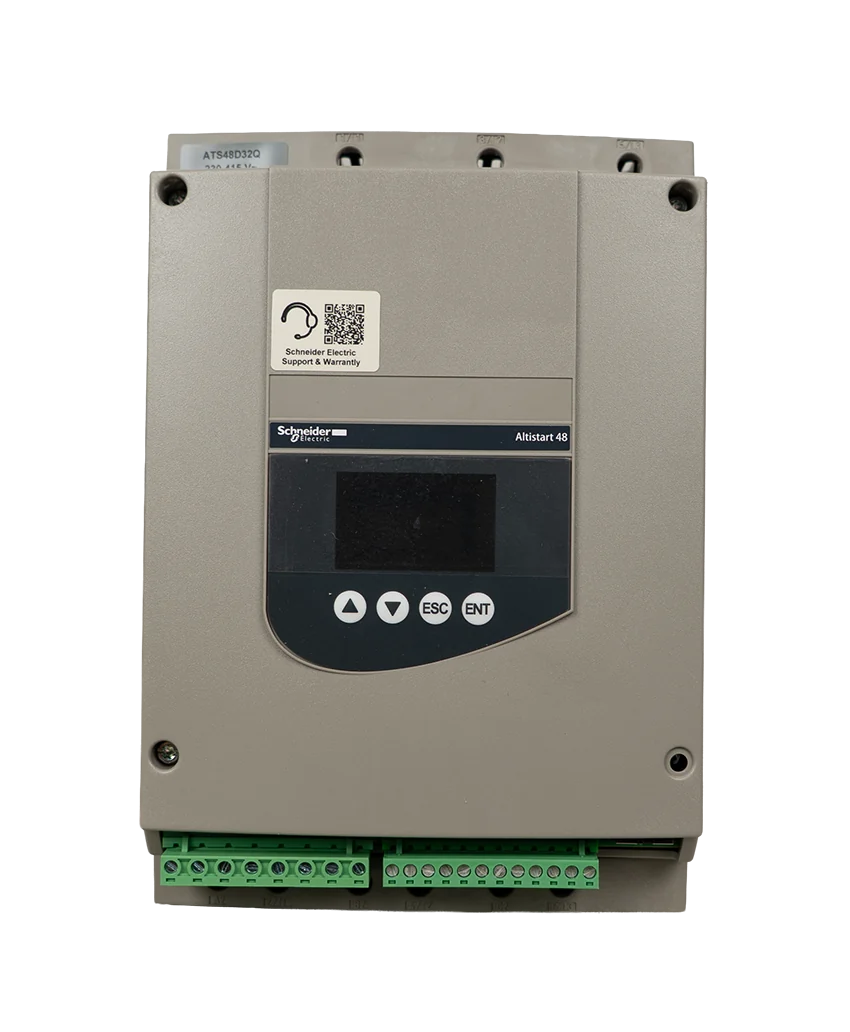

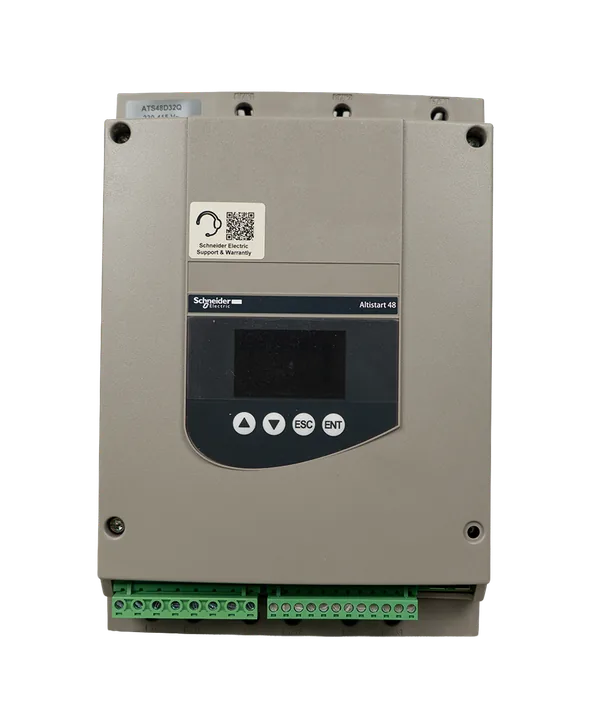

سافتاستارتر Schneider Electric سری Altistart 48 مدل ATS48D32Q برای راهاندازی نرم موتورهای آسنکرون سهفاز استفاده میشود. این مدل طبق پلاک و منبع رسمی دارای جریان 32A، ولتاژ کاری 230 تا 415V AC، فرکانس 50/60Hz و بازه توان رسمی 5.5 تا 22kW است.
این تجهیز از خانواده Altistart 48 اشنایدر است و برای کاهش شوک مکانیکی، محدود کردن جریان راهاندازی و کنترل نرم شتاب/توقف موتورهای سهفاز بهکار میرود. روی لیبل محصول عبارتهای Soft starter، Altistart 48، مدل ATS48D32Q، کشور ساخت اندونزی و جریان 32A دیده میشود. صفحه رسمی Schneider همین رفرنس را برای موتور آسنکرون، ولتاژ 230 تا 415V و توان 5.5 تا 22kW معرفی میکند.
مشخصات فنی
مدلATS48D32Q
مدل پایهAltistart 48
شماره فنی سازندهATS48D32Q
کد سفارشATS48D32Q
برنداشنایدر الکتریک
دستهبندیسافتاستارتر
کشور تولید یا مونتاژاندونزی
استاندارد و گواهی صنعتیCE، UL، CSA، EAC
درجه حفاظتIP۲۰
محل نصبIndoor، Panel Mount
حداقل دمای کاری-۲۰ °C
حداکثر دمای کاری۶۰ °C
پروتکل ارتباطیModbus RTU
ولتاژ تغذیه۴۰۰ VAC سه فاز
نوع سیگنال دیجیتالRelay
فاز موتورسه فاز
توان نامی۲۲ kW
نصب و راهاندازی
اطلاعات نصب و راهاندازی
پیش از نصب، جریان پلاک موتور، ولتاژ شبکه، نوع بار، تعداد استارت در ساعت و شرایط حرارتی تابلو با ظرفیت ATS48D32Q تطبیق داده شود. دستگاه باید داخل تابلو با تهویه کافی، فاصله مناسب از تجهیزات گرم، حفاظت ورودی مناسب، ارت صحیح و کابلکشی مطابق منوال Schneider نصب شود. پس از سیمبندی قدرت و فرمان، پارامترهای جریان موتور، زمان شتاب، زمان توقف، محدودیت جریان، حفاظت حرارتی و فرمانهای ورودی/خروجی تنظیم و تست شوند.
