سافتاستارتر Schneider Electric سری Altistart 22 مدل ATS22D75Q برای راهاندازی نرم موتورهای آسنکرون سهفاز استفاده میشود. این مدل طبق پلاک و صفحه رسمی، جریان نامی 75A، ولتاژ قدرت 230 تا 440V AC، فرکانس 50/60Hz و کنترل 230V دارد و برای توان تا 37kW در 400/440V معرفی شده است.
این تجهیز یک Soft Starter صنعتی برای کاهش تنش مکانیکی و الکتریکی هنگام راهاندازی موتورهای سهفاز است. در مقایسه با کنتاکتور مستقیم، جریان و گشتاور راهاندازی را کنترلشدهتر اعمال میکند و برای کاربردهایی مثل پمپ، فن، کمپرسور، نوار نقاله و ماشینآلات عمومی مناسب است؛ البته انتخاب نهایی باید با جریان نامی موتور، توان، ولتاژ شبکه، نوع بار، تعداد استارت در ساعت و دمای تابلو تطبیق داده شود.

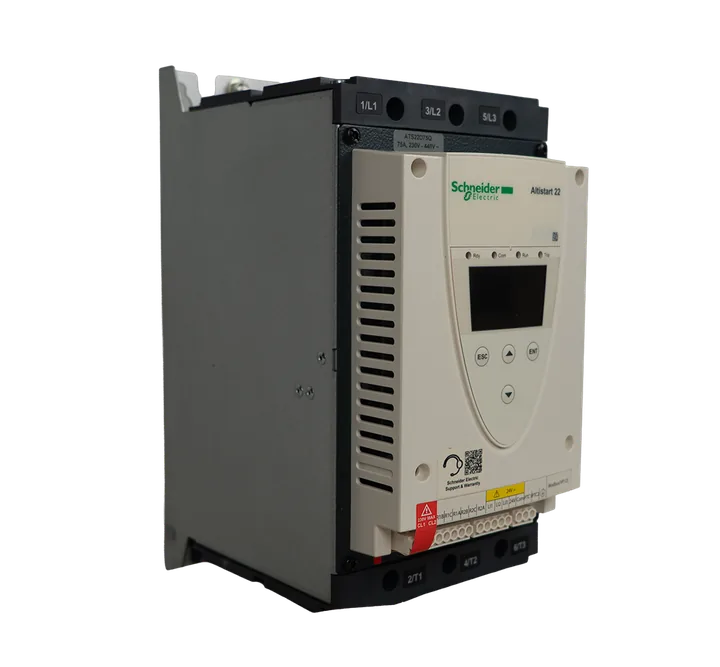

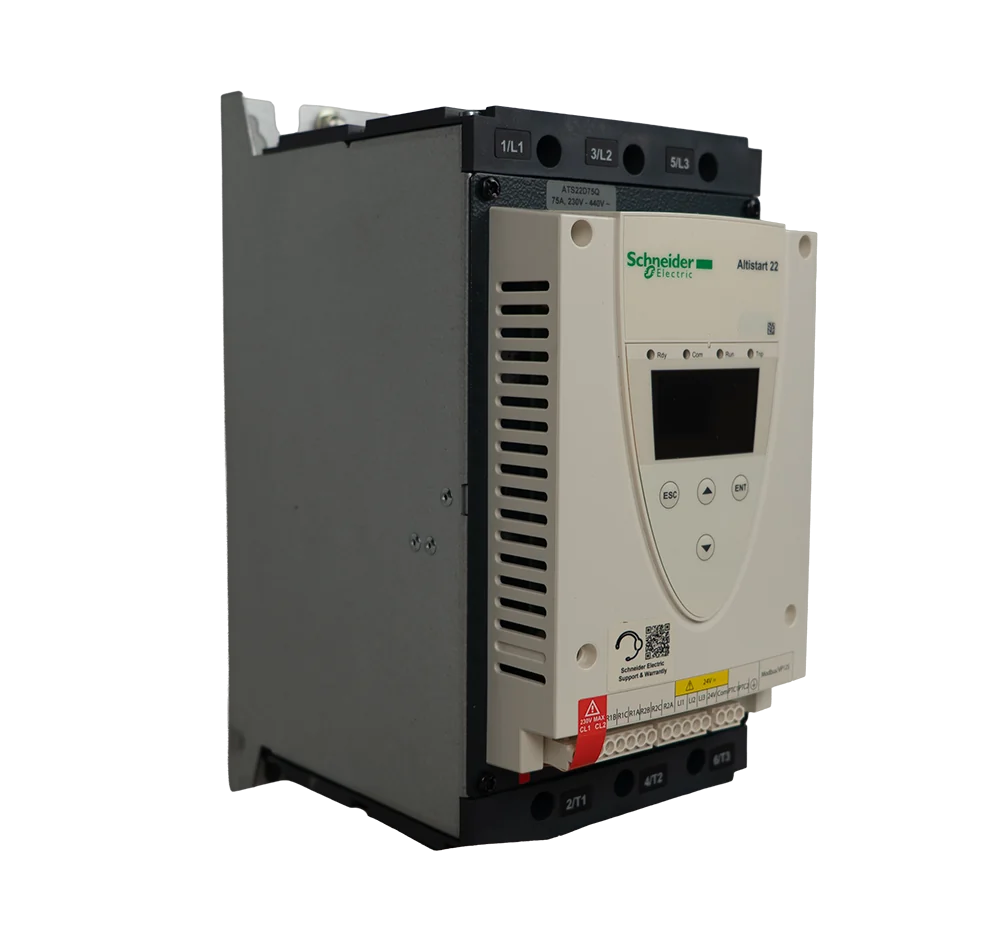

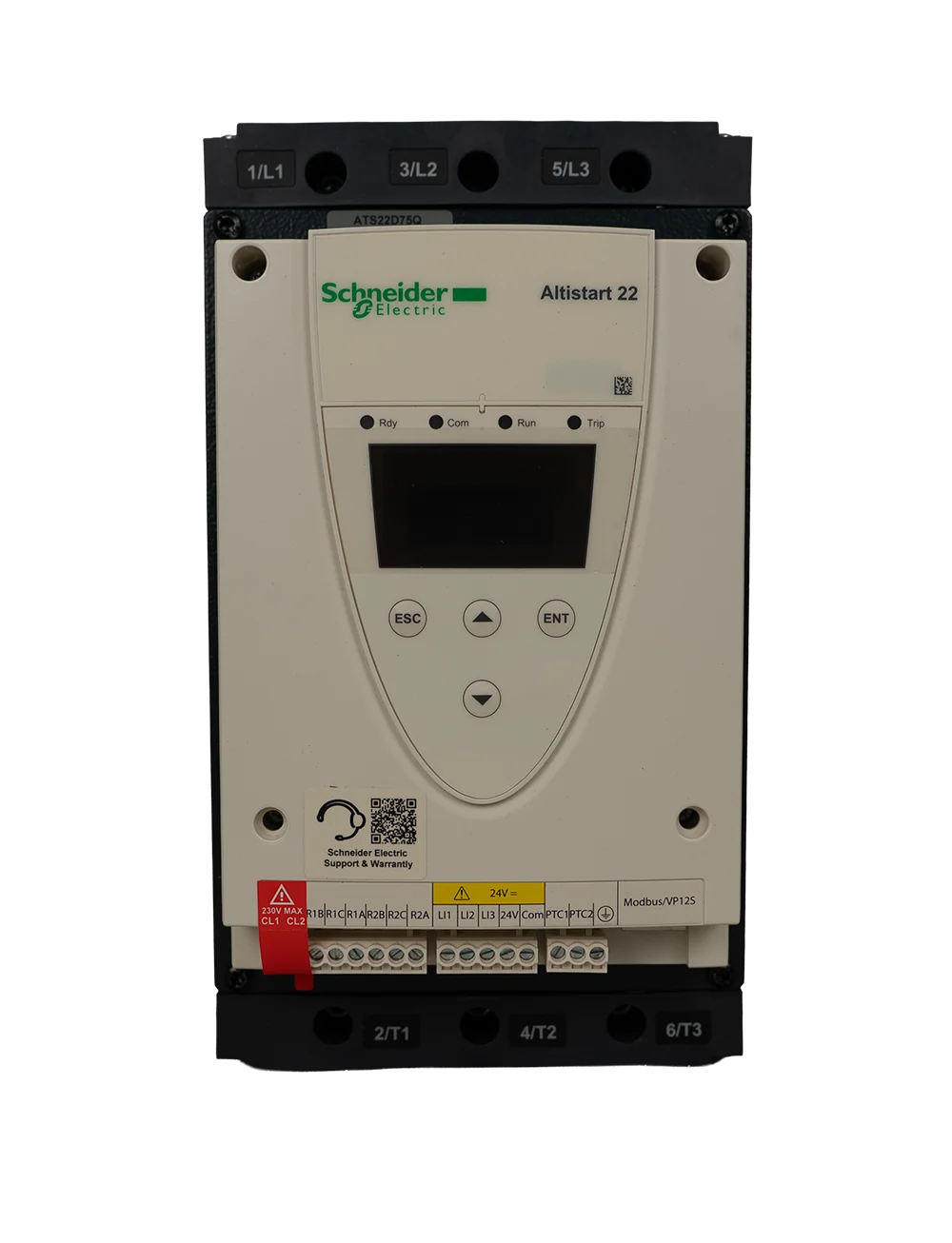

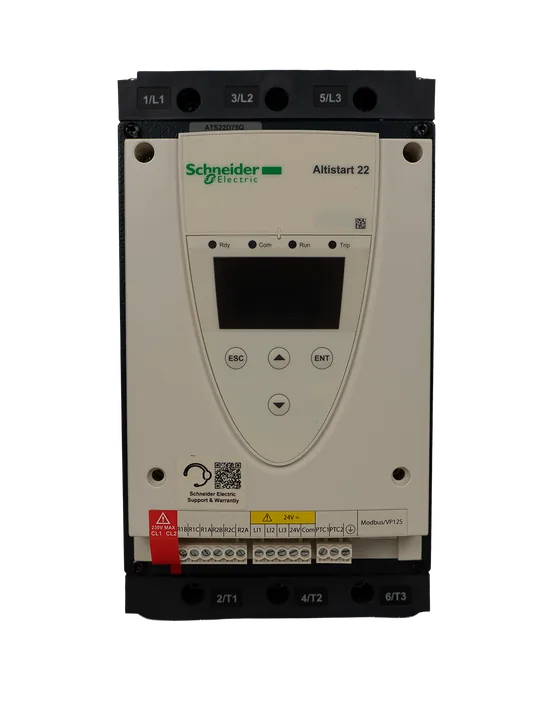

روی دستگاه لوگوی Schneider Electric و عنوان Altistart 22 دیده میشود. پلاک کناری مدل ATS22D75Q، عبارت Soft Starter، کشور ساخت اندونزی، جریان 75A، ولتاژ 230V-440V و فرکانس 50/60Hz را نشان میدهد. ترمینالهای قدرت ورودی و خروجی بهصورت سهفاز با نشانههای 1/L1, 3/L2, 5/L3 و 2/T1, 4/T2, 6/T3 قابل مشاهدهاند.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلATS22D75Q
برنداشنایدر الکتریک
دستهبندیسافتاستارتر
کشور تولید / مونتاژاندونزی
استاندارد و گواهی صنعتیce, ukca, eac
درجه حفاظتip۲۰
محل نصبindoor, panel-mount
حداقل دمای کاری-۲۰ deg_c
حداکثر دمای کاری۶۰ deg_c
ولتاژ تغذیه۲۳۰vac
نوع سیگنال دیجیتالrelay
فاز موتورthree-phase
توان نامی۳۷ kW
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
قبل از نصب، مطابقت مدل ATS22D75Q با موتور سهفاز، ولتاژ شبکه، جریان پلاک موتور، کلاس بار و شرایط تابلو بررسی شود. دستگاه باید داخل تابلو با تهویه مناسب، فاصله حرارتی کافی و حفاظت ورودی مناسب نصب شود. ورودیهای قدرت به L1/L2/L3 و خروجیها به T1/T2/T3 متصل شوند و جهت فاز، ارت، فیوز/کلید حفاظتی، کنتاکتورهای لازم و هماهنگی حفاظتی طبق منوال Schneider کنترل شود.
در راهاندازی، ابتدا بدون بار یا با شرایط ایمن، فرمان Run/Stop، وضعیت رلهها، نمایشگر و خطاها بررسی شود. سپس پارامترهای جریان موتور، زمان شتاب، زمان توقف، محدودیت جریان، کلاس حفاظت حرارتی و نوع کاربرد تنظیم گردد. ثبت نهایی در Baazax به معنی تأیید سایزینگ پروژه نیست؛ سایزینگ باید با مشخصات موتور و بار واقعی انجام شود.
اسناد و گواهیها
فایلهای فنی و مدارک محصول
هنوز دیتاشیت، عکس پلاک یا سند تاییدشدهای برای این کد سفارش ثبت نشده است.
