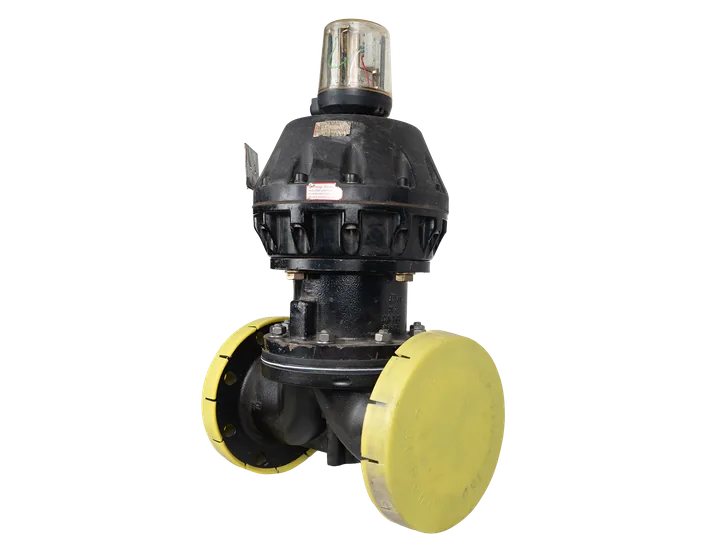

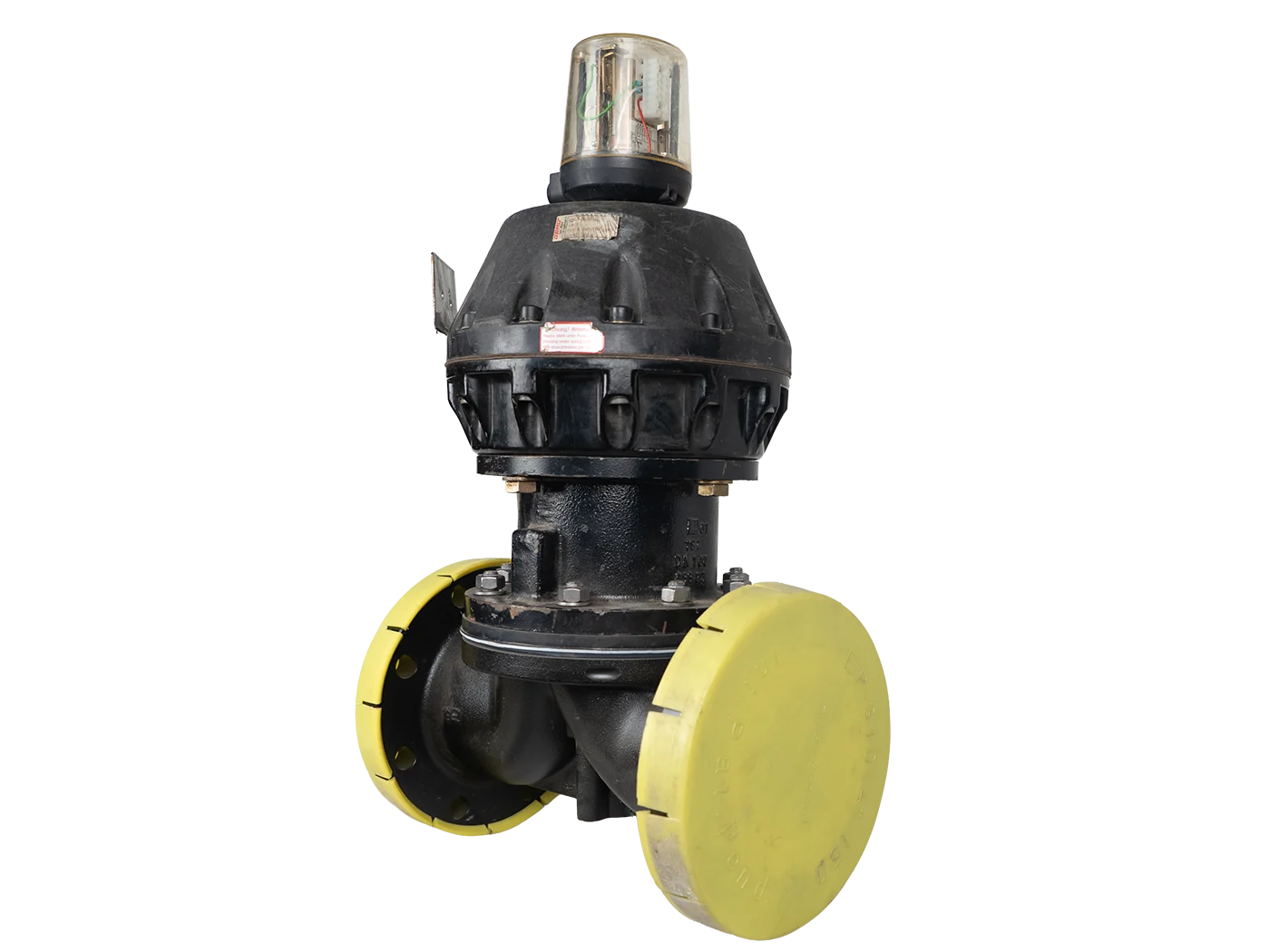

شیر دیافراگمی پنوماتیکی GEMÜ با اتصال فلنجی و فیدبک موقعیت الکتریکی، مناسب قطعووصل یا کنترل جریان در خطوط فرایندی است. عملگر آن پنوماتیکی بوده و روی بخش بالایی تجهیز، ترمینال و میکروسوئیچهای فیدبک موقعیت دیده میشود.
این تجهیز از خانواده شیرهای فرایندی GEMÜ است و از روی پلاک، برند GEMÜ Gebr. Müller قابل ثبت است. بدنه شیر فلنجی است و عملگر بالایی با هشدار فنر داخلی نشان میدهد مکانیزم برگشت فنری دارد یا حداقل تحت فشار فنر باز میشود. چون مدل دقیق، DN، PN، متریال بدنه و دیافراگم از پلاک مخدوش قطعی نیست، این موارد باید در فرم خالی بمانند و برای فروش نهایی از پلاک واضح یا دیتاشیت تأیید شوند.
مشخصات فنی
برندگمو
دستهبندیکنترل ولو پنوماتیک
کشور تولید یا مونتاژآلمان
درجه حفاظتIP۶۷
محل نصبIndoor، Outdoor، Field Mount، Pipe Mount
حداقل دمای کاری-۲۰ °C
حداکثر دمای کاری۶۰ °C
نوع سیگنال دیجیتالRelay
کارکرد شیرقطع و وصل / Isolation، کنترل دبی / Throttling
اتصال انتهایی شیرفلنجی RF، فلنجی FF
رده فشاری PNPN۱۶
نوع عملگر شیرپنوماتیک Single Acting
نصب و راهاندازی
اطلاعات نصب و راهاندازی
شیر باید بین فلنجهای هماستاندارد نصب شود، جهت جریان و وضعیت بدنه کنترل گردد، هوای ابزار دقیق مطابق فشار مجاز عملگر وصل شود، سیمبندی فیدبک طبق دیاگرام S1/S2 انجام شود و پس از نصب، تست نشتی، تست عملکرد باز/بسته و تست صحت سیگنال فیدبک انجام شود. بازکردن کاور/عملگر بهدلیل هشدار فنر داخلی باید فقط توسط نیروی فنی انجام شود.
