این تجهیز یک شیر دیافراگمی پنوماتیک دوراهه با بدنه فلزی و اتصالات بهداشتی یونیونی است. عملگر دیافراگمی فوقانی، حرکت خطی لازم برای باز و بستهکردن مسیر سیال را فراهم میکند. برند، مدل، سایز، فشار نامی، جنس دقیق بدنه و دیافراگم از تصاویر موجود قابل ثبت قطعی نیستند و باید پیش از خرید یا جایگزینی با پلاک و سند فنی همان تجهیز تطبیق داده شوند.
ساختار و کارکرد

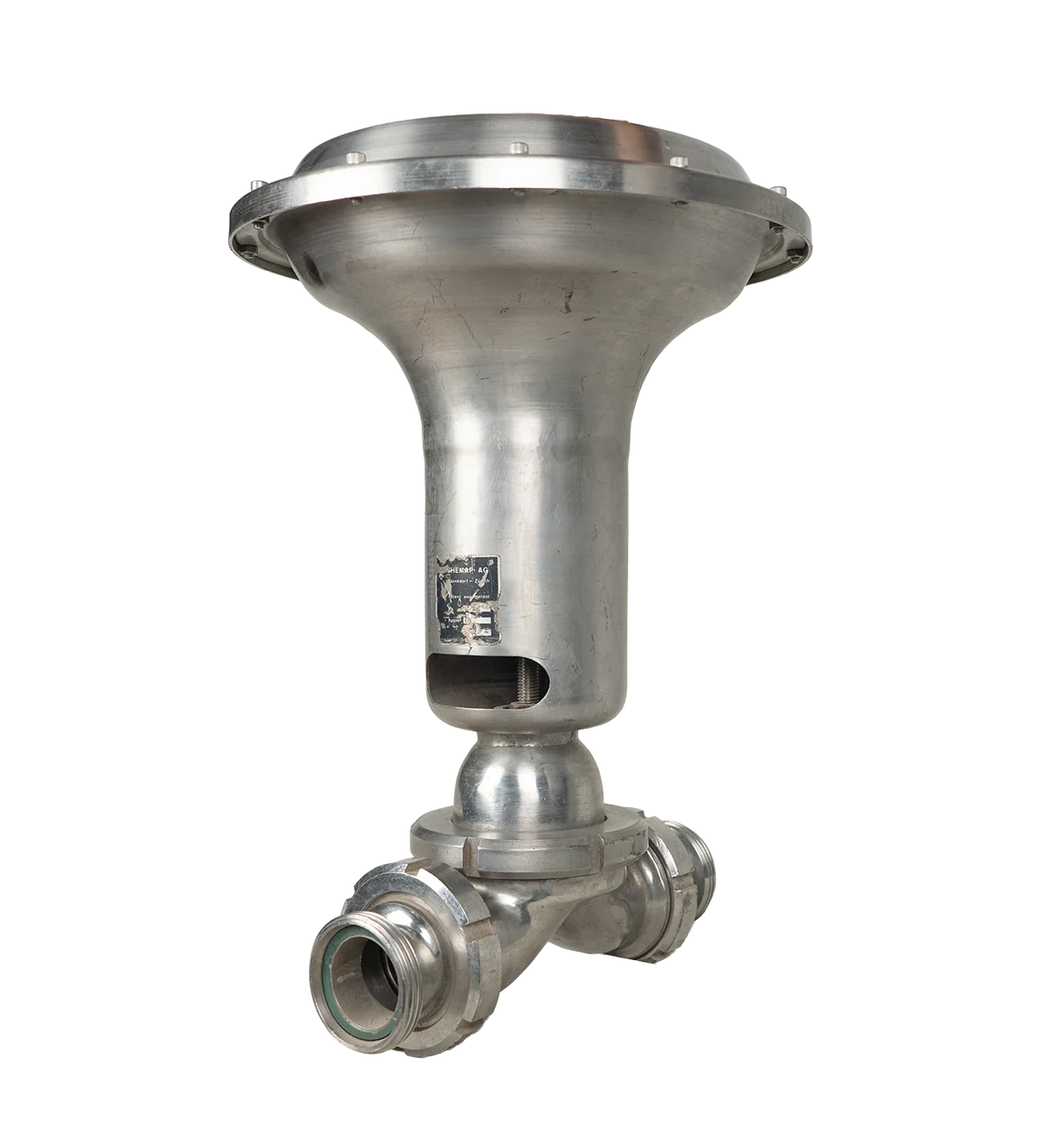

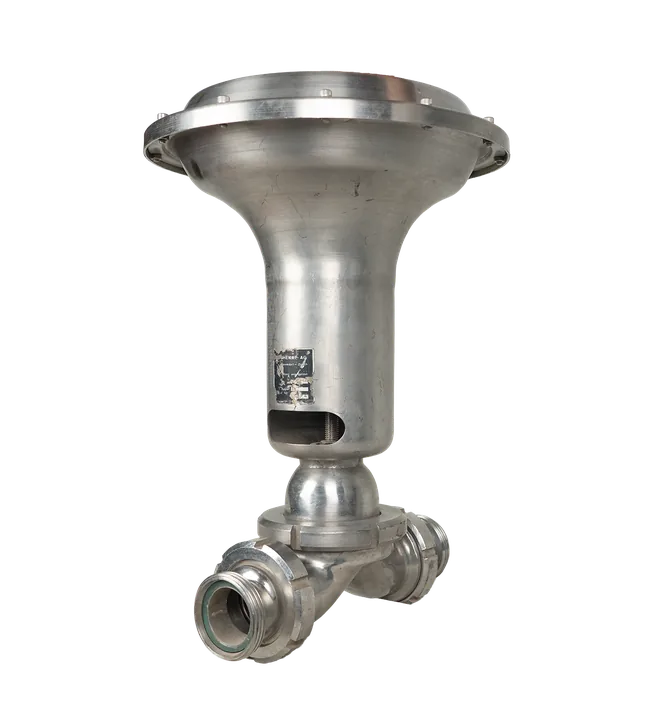

محصول تصویری یک شیر دیافراگمی پنوماتیک خطی است. بدنه دوراهه در پایین، عملگر دیافراگمی پیچشده در بالا و ورودی هوای فرمان در کنار محفظه عملگر دیده میشود. دیافراگم فرایندی مسیر سیال را از مکانیزم حرکتی جدا میکند؛ بااینحال جنس دیافراگم و وضعیت عملکرد نرمالبسته، نرمالباز یا دوعمله از تصویر تعیین نمیشود.
نکات انتخاب و استعلام
نام سازنده، Type، Order Code و شماره سریال از روی پلاک یا سند سفارش تأیید شود.
DN، استاندارد اتصال بهداشتی و ابعاد نصب با خط موجود تطبیق داده شود.
گرید متریال ترشونده، جنس دیافراگم و گسکت با سیال، دما و الزامات شستوشو سازگار باشد.
فشار فرایند، فشار هوای فرمان، حالت Fail-Safe و نوع On/Off یا Modulating مشخص شود.
در صورت استفاده بهداشتی، استاندارد سطح، زبری، گواهی متریال و الزامات CIP/SIP برای همان مدل بررسی شود.
مشخصات فنی
برندنامشخص
دستهبندیکنترل ولو پنوماتیک
کشور تولید یا مونتاژچاد
استاندارد و گواهی صنعتیCE
محل نصبIndoor، Outdoor
متریال بدنهاستنلس استیل ۳۱۶
اتصال انتهایی شیررزوه BSP، رزوه NPT
نصب و راهاندازی
اطلاعات نصب و راهاندازی
ایمنی و پیشنیاز
پیش از نصب، خط فرایند و مدار هوای فرمان را ایزوله، قفلگذاری و کاملاً بیفشار کنید. سیال باقیمانده را با روش ایمن تخلیه و در صورت وجود سیال خطرناک، عملیات پاکسازی و خنثیسازی را طبق دستورالعمل سایت انجام دهید. عملگر فنردار میتواند انرژی ذخیرهشده داشته باشد؛ بازکردن محفظه عملگر بدون دستورالعمل سازنده مجاز نیست.
نصب مکانیکی
تجهیز را از نظر ضربه، خوردگی، تغییرشکل، آسیب رزوهها، مهرههای یونیون و گسکتها بازرسی کنید.
پلاک، سایز، استاندارد اتصال، متریال و جهت جریان را با نقشه و مشخصات پروژه تطبیق دهید.
لولهها را هممحور و مستقل ساپورت کنید؛ وزن لوله، تنش مونتاژ یا ارتعاش نباید به بدنه شیر منتقل شود.
سطوح آببندی و گسکتها را تمیز کنید و فقط گسکت سازگار با اتصال و سیال نصب کنید.
مهرههای یونیون را بدون کجبستن یا اعمال نیروی جانبی ببندید. مقدار گشتاور باید از منوال همان مدل اخذ شود.
فضای کافی برای سرویس عملگر، تعویض دیافراگم و بازکردن یونیونها حفظ کنید.
هوای فرمان و راهاندازی
هوای ابزار دقیق تمیز و خشک را از طریق فیلتر/رگولاتور مناسب تأمین کنید؛ فشار تنظیمی بدون پلاک یا دیتاشیت تعیین نشود.
شلنگ و فیتینگ را متناسب با رزوه و فشار مجاز انتخاب و از اعمال بار به اتصال هوای عملگر جلوگیری کنید.
پیش از ورود سیال، چند سیکل عملکرد با فشار کنترلشده انجام و حرکت کامل، نشتی هوای فرمان و Fail Position را بررسی کنید.
خط را تدریجی تحت فشار قرار دهید و نشتی اتصالات، بدنه و ناحیه دیافراگم را پایش کنید.
شرایط پلاک، فشار هوای واقعی، وضعیت نهایی شیر و نتیجه تست نشتی را در صورتجلسه راهاندازی ثبت کنید.
