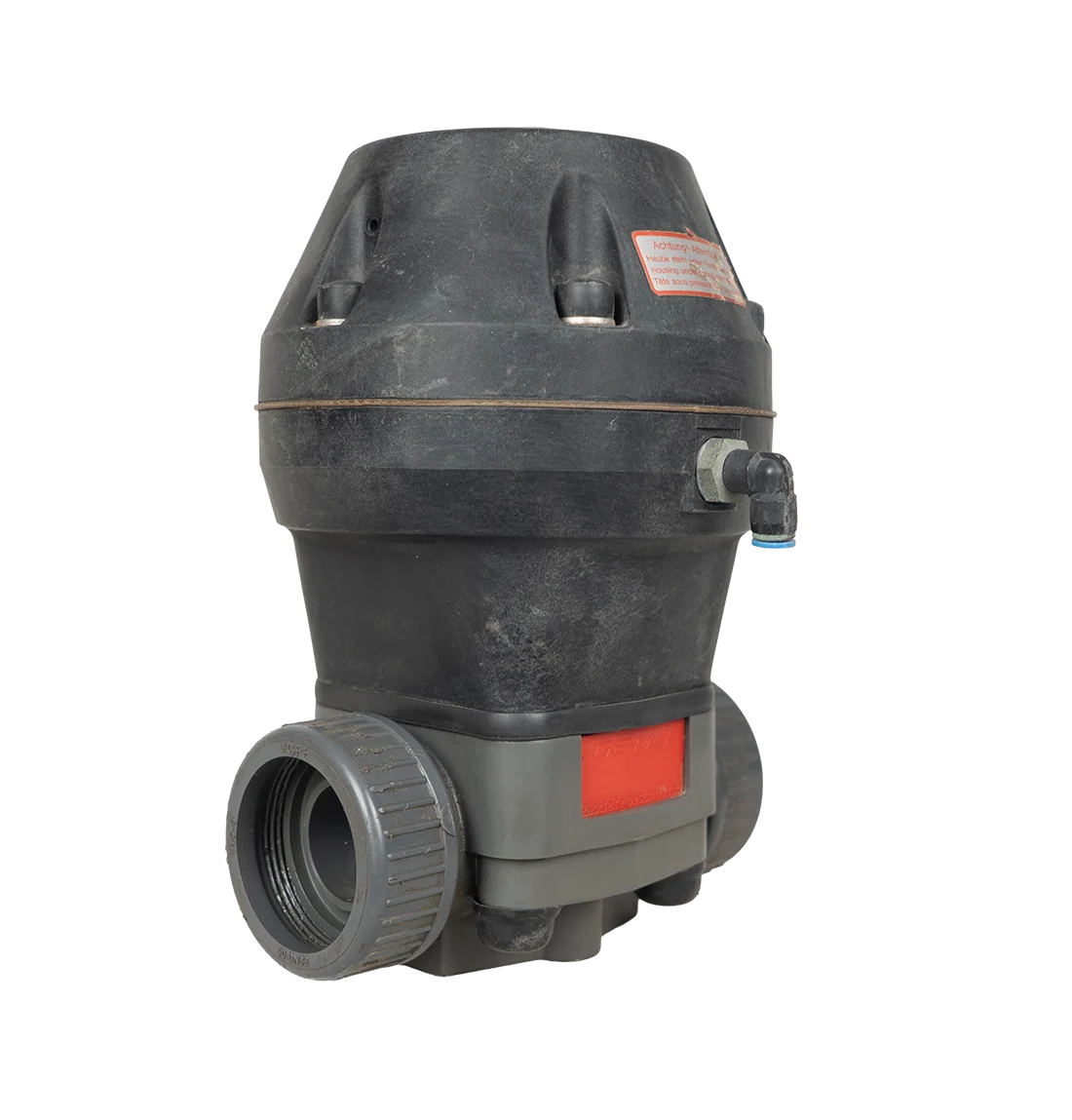

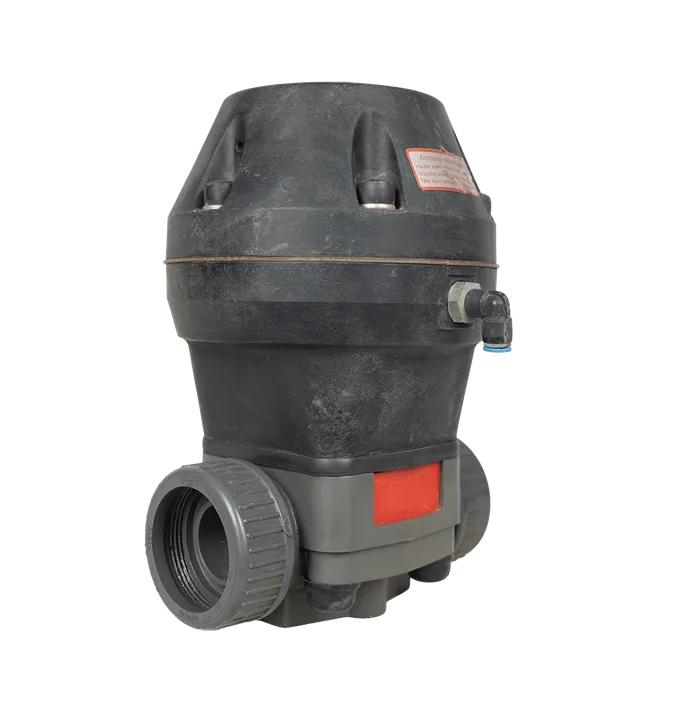

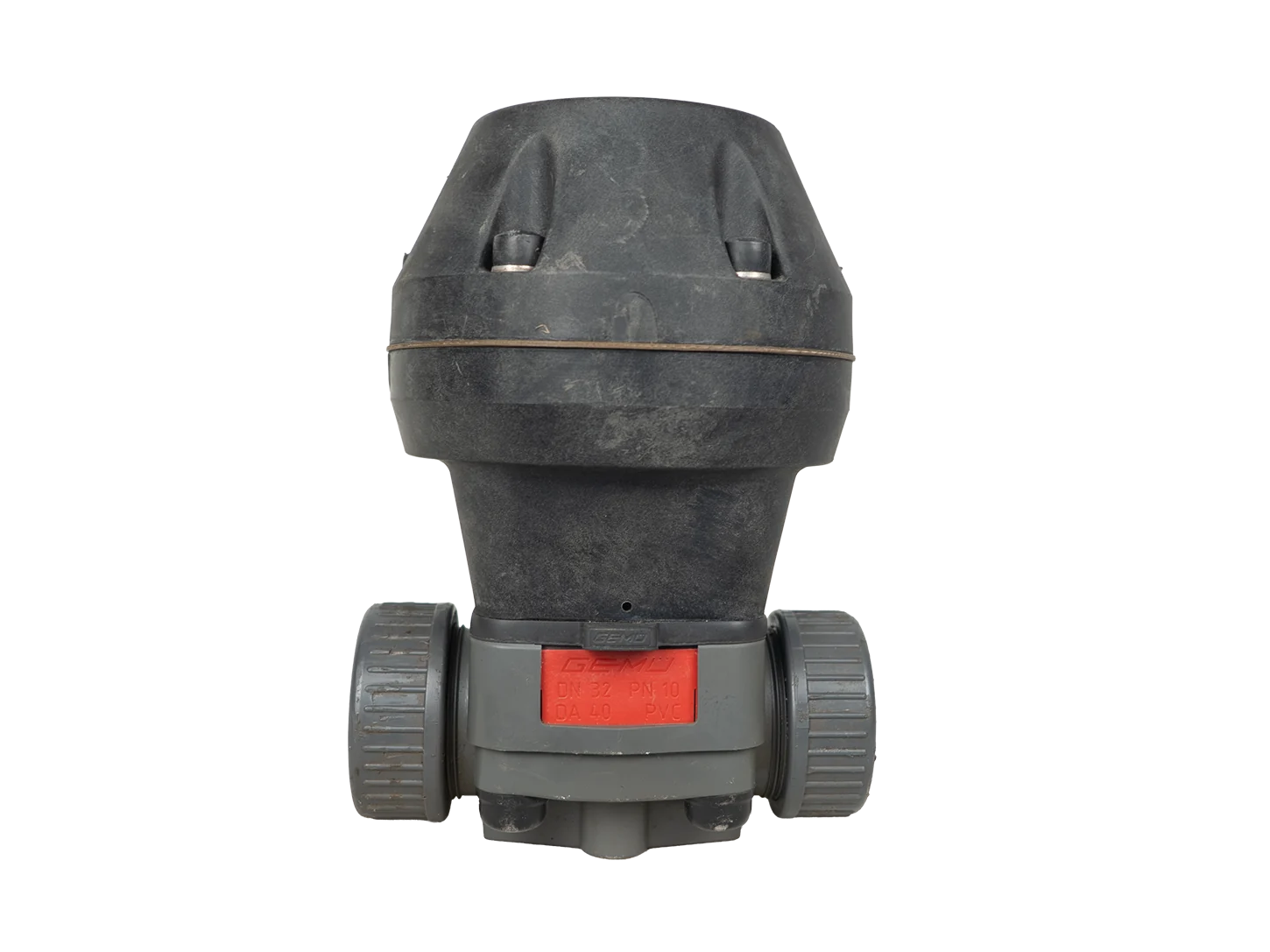

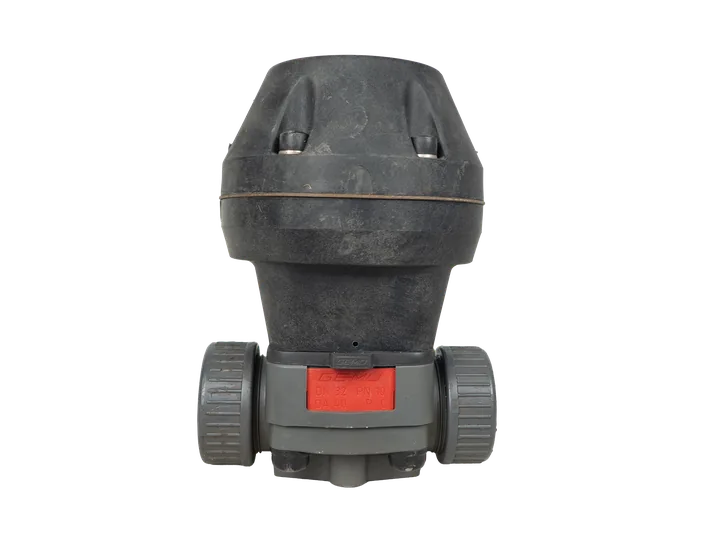

شیر دیافراگمی پنوماتیک نرمال‌بسته GEMÜ 690 DN32 PN10 با بدنه PVC-U و دیافراگم FPM

ایمنی و آماده‌سازی

• کد پلاک، DN32، PN10، PVC-U، FPM و عملکرد NC با مدارک پروژه تطبیق داده شود.
• بدنه، دیافراگم، O-ring و insertهای اتصال از نظر آسیب، آلودگی و ناسازگاری کنترل شوند.
• خط لوله هم‌راستا، بدون تنش، لرزش و بار خمشی روی بدنه آماده شود.

نصب مکانیکی

1. مهره‌های یونیون را باز کنید و O-ringها را تمیز و سالم نگه دارید.
2. insertهای سوکتی DIN را با روش و چسب سازگار با PVC-U و دستور سازنده چسب به لوله متصل کنید.
3. پس از تکمیل زمان گیرش و پاک‌سازی، بدنه شیر را بدون اعمال زور بین دو اتصال هم‌راستا قرار دهید.
4. O-ringها را در جای صحیح بنشانید و مهره‌های یونیون را یکنواخت ببندید؛ عدد گشتاور بدون سند مدل دقیق تعیین نشود.
5. از شیر به‌عنوان ساپورت لوله یا محل پا استفاده نکنید و وزن لوله را مستقل مهار کنید.

هوای فرمان و راه‌اندازی

1. خط هوای خنثی و تمیز را بدون کشش و تاخوردگی به پورت عملگر متصل کنید؛ رزوه اتصال خانواده G 1/4 است و باید روی تجهیز کنترل شود.
2. فشار فرمان را مطابق پلاک در محدوده 5 تا 6 bar نگه دارید و از تجاوز از حدود مجاز جلوگیری کنید.
3. ابتدا تست خشک باز و بسته‌شدن انجام دهید و سپس فشار فرایند را تدریجی اعمال کنید.
4. نشتی بیرونی، نشتی نشیمن، حرکت کامل و رفتار Fail-Close را کنترل و ثبت کنید.
5. پس از راه‌اندازی، پیچ‌های اتصال عملگر و بدنه و آب‌بندی دیافراگم طبق دستور رسمی بازبینی شوند؛ گشتاور عددی باید از سند همان نسخه اخذ شود.
