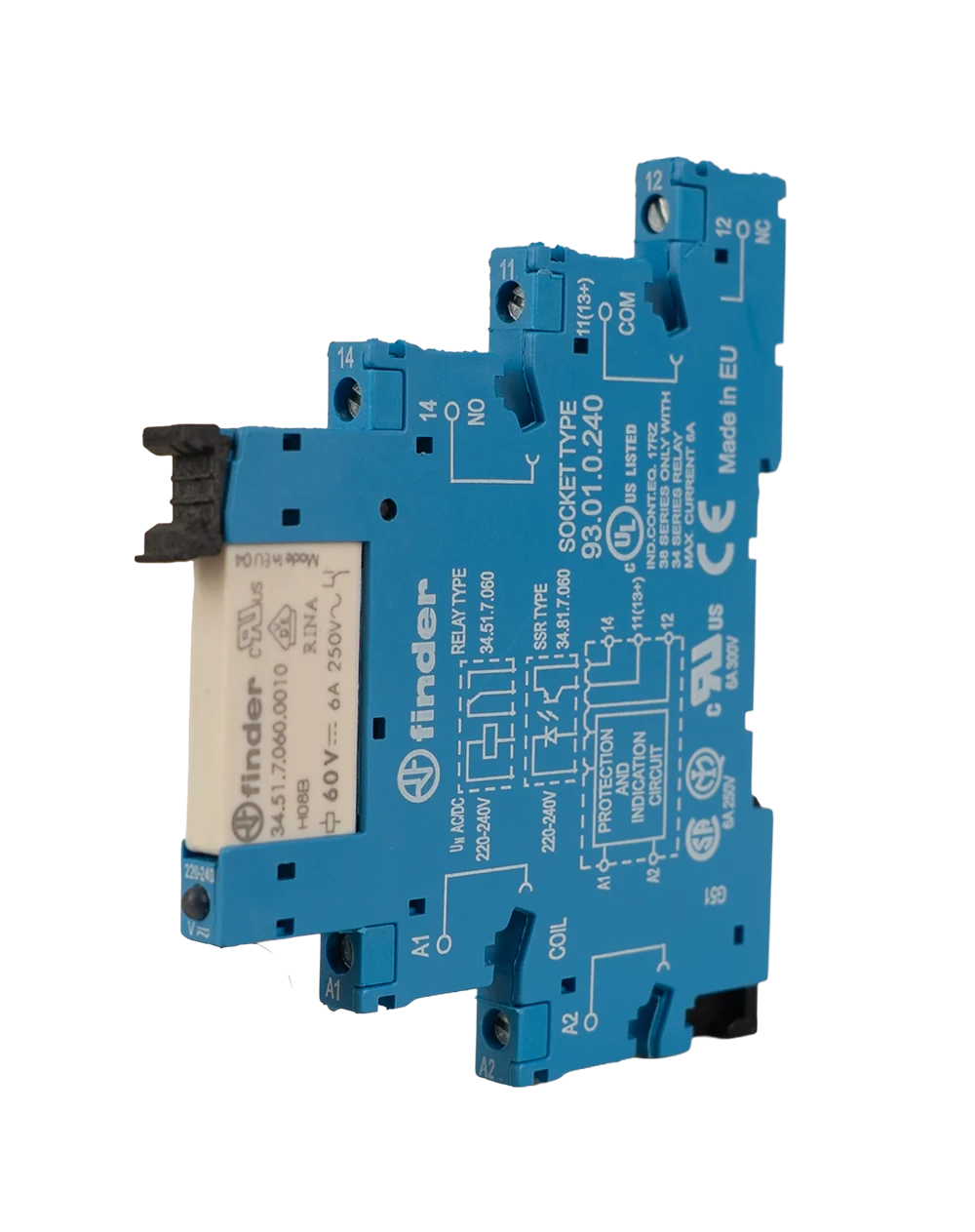

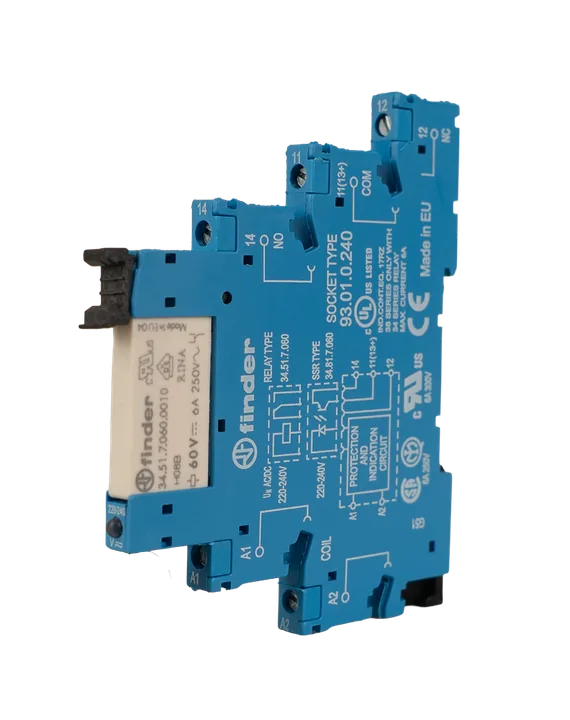

ماژول رله اینترفیس فیندر مدل 38.51.0.240.0060

38.51.0.240.0060

هنوز نظری ثبت نشده

روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

۱۰۰٪

قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.

استعلام و خرید

وضعیت تولید: در حال تولید
مبدأ ساخت: ایتالیا

معرفی

معرفی کالا

ماژول رله اینترفیس Finder 38.51.0.240.0060 یک رله واسط باریک با بوبین 230 تا 240 ولت AC/DC و یک کنتاکت تبدیلی (SPDT) است که برای ایزوله‌سازی و واسط بین PLC، سیستم‌های کنترل و بارهای الکتریکی در تابلوهای برق صنعتی استفاده می‌شود.

ماژول Finder Series 38 مدل 38.51.0.240.0060 یک رله واسط (Relay Interface Module) است که از یک رله الکترومکانیکی سری 34 و یک سوکت DIN Rail سری 93 تشکیل شده است. این ماژول برای ایجاد واسط بین خروجی‌های PLC، DCS یا سیستم‌های اتوماسیون و بارهای الکتریکی طراحی شده است. این مدل دارای یک کنتاکت تبدیلی (SPDT) با ظرفیت 6 آمپر در 250 ولت AC و بوبین 230 تا 240 ولت AC/DC است. وجود LED نشانگر وضعیت، مدار محافظ داخلی و طراحی باریک باعث می‌شود در تابلوهای برق با فضای محدود به‌راحتی نصب و بهره‌برداری شود.

مشخصات فنی

مدل 38.51.0.240.0060

برند فایندر

دسته‌بندی رله کنترلی

کشور تولید یا مونتاژ ایتالیا

استاندارد و گواهی صنعتی CE، CSA، UKCA

درجه حفاظت IP۲۰

محل نصب Indoor، DIN Rail

حداقل دمای کاری -۲۰ °C

حداکثر دمای کاری -۶۰ °C

ولتاژ تغذیه ۲۲۰ VAC، ۲۳۰ VAC

سیگنال خروجی رله SPDT

سطح ایمنی SIL بدون SIL

رده جریان نامی ۱۰ A

جریان نامی ۶ A

نوع کنتاکت NO، NC، SPDT

نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

نصب ماژول را روی ریل DIN استاندارد 35 میلی‌متری نصب کنید. از قفل شدن کامل پایه روی ریل اطمینان حاصل کنید. سیم‌بندی تغذیه بوبین را به ترمینال‌های A1 و A2 متصل کنید. بار را از طریق کنتاکت‌های: 11 (COM) 12 (NC) 14 (NO) سیم‌بندی نمایید. راه‌اندازی ولتاژ بوبین را مطابق مشخصات (230–240VAC/DC) اعمال کنید. روشن شدن LED را بررسی کنید. عملکرد رله را با اعمال ولتاژ و کنترل تغییر وضعیت کنتاکت‌ها آزمایش نمایید.
