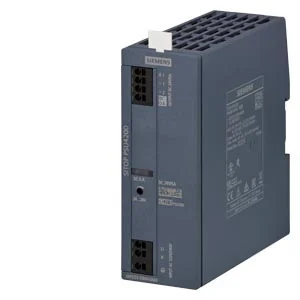

منبع تغذیه زیمنس SITOP PSU4200 تک فاز 24V 5A کد 6EP3333-3SB00-0AX0

PSU4200 1AC 24V/5A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

منبع تغذیه تک‌فاز زیمنس SITOP PSU4200 با انتخاب خودکار بازه ورودی و خروجی ایزوله 24V DC/5A؛ کد 6EP3333-3SB00-0AX0.

SITOP PSU4200 24V/5A منبع تغذیه پایدار صنعتی زیمنس است.

  • ورودی تک‌فاز با انتخاب خودکار: نامی 100 تا 120V یا 200 تا 240V AC؛ دامنه کاری 85 تا 132V و 187 تا 264V
  • فرکانس 47 تا 63Hz و زمان نگهداری خروجی در قطع برق حداقل 15ms
  • خروجی ایزوله 24V DC/5A، توان 120W و ولتاژ قابل تنظیم 24 تا 28V
  • بازده 87٪؛ تلفات معمول بار نامی 18W و بی‌باری حداکثر 2.2W
  • جریان اتصال کوتاه ثابت معمول 6A و حفاظت اضافه‌ولتاژ زیر 32V
  • امکان موازی‌کردن دو دستگاه برای افزایش توان؛ کنتاکت DC OK و LED سبز
  • خروجی SELV/ES1، جداسازی گالوانیکی، کلاس حفاظتی I و IP20
  • دمای کار 25- تا 70+ درجه سانتی‌گراد؛ از 60 تا 70°C کاهش جریان 4٪ در هر کلوین
  • ترمینال Push-in؛ ابعاد 50 × 135 × 125 میلی‌متر و وزن 0.44 کیلوگرم
  • نصب روی ریل DIN 35×7.5/15 یا دیوار؛ فاصله آزاد بالا و پایین 45 میلی‌متر

مشخصات با دیتاشیت رسمی پنج‌صفحه‌ای زیمنس برای همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل PSU4200 1AC 24V/5A
برند زیمنس
دسته‌بندی منبع تغذیه صنعتی
کشور تولید یا مونتاژ رومانی
خانواده منبع تغذیه SITOP
سری و مدل خانواده SITOP PSU۴۲۰۰
توپولوژی ورودی ورودی تک‌فاز AC
تعداد فاز ورودی ۱
بازه ولتاژ ورودی AC ۱۲۰/۲۴۰ V AC؛ بازه‌های ۸۵ تا ۱۳۲ و ۱۸۷ تا ۲۶۴ V
بازه ولتاژ ورودی DC کاربرد ندارد
بازه فرکانس ورودی ۴۷ تا ۶۳ Hz
ولتاژ خروجی نامی ۲۴ VDC
جریان خروجی نامی ۵ A
توان خروجی نامی ۱۲۰ W
محدوده تنظیم ولتاژ خروجی ۲۴ تا ۲۸ V DC
تعداد خروجی ۱
تقسیم‌بندی کانال‌های خروجی ۱ × ۵ A
ضریب توان ورودی طبق دیتاشیت رسمی
زمان Hold-up حداقل ۱۵ ms در ورودی ۱۲۰/۲۴۰ V
قابلیت اضافه‌بار کوتاه‌مدت جریان اتصال کوتاه پیوسته ۶ A
حفاظت اتصال کوتاه بله
حفاظت اضافه ولتاژ خروجی بله
قابلیت اتصال موازی بله
سیگنال و کنتاکت DC OK کنتاکت سیگنال DC OK با ظرفیت ۵ mA
رابط تشخیصی LED سبز ۲۴ V OK و کنتاکت DC OK
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۷.۵/۱۵؛ امکان نصب دیواری
نوع ترمینال ورودی و خروجی ترمینال Push-in
شرایط محیطی و رطوبت -۲۵ تا +۷۰ °C با همرفت طبیعی؛ رطوبت ۵ تا ۹۵% بدون میعان
پوشش محافظ برد خیر
خروجی محدود NEC Class 2 خیر
ارتباط شبکه و پروتکل تشخیصی فاقد شبکه صنعتی
درجه حفاظت IP۲۰
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۷۰ °C
جریان نامی ۵ A
توان نامی ۰.۱۲ kW
ارتفاع دستگاه ۱۳۵ mm
عمق دستگاه ۱۲۵ mm
وزن خالص ۰.۴۴ kg
راندمان در بار نامی ۸۷ %
عرض دستگاه ۵۰ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. منبع AC را قطع، قفل و بی‌برقی را تأیید کنید؛ اتصال PE الزامی است.
  2. دستگاه را روی ریل DIN EN 60715 سایز 35×7.5/15 یا محل مجاز دیواری نصب و 45 میلی‌متر فضای آزاد بالا و پایین حفظ کنید.
  3. ورودی L/N/PE را با سیم 0.5 تا 4 میلی‌متر مربع و خروجی مثبت/منفی را با سیم 0.5 تا 2.5 میلی‌متر مربع به ترمینال Push-in متصل کنید.
  4. برای کنتاکت DC OK از سیم 0.2 تا 1.5 میلی‌متر مربع استفاده کنید.
  5. حفاظت بالادست را مطابق دیتاشیت با کلید مینیاتوری مشخصه C از 6 تا 16A انتخاب کنید.
  6. ولتاژ خروجی را پیش از اتصال بار حساس در محدوده 24 تا 28V تنظیم کنید؛ در موازی‌سازی فقط دو دستگاه هم‌مدل و هم‌تنظیم استفاده شود.
  7. پس از برق‌دارکردن، LED و کنتاکت DC OK، ولتاژ زیر بار، رفتار اتصال کوتاه و افت توان در دمای بالا را کنترل کنید.

هشدار: نصب فقط توسط برق‌کار متخصص و مطابق دیتاشیت رسمی و الزامات ارت و حفاظت تابلو انجام شود.
