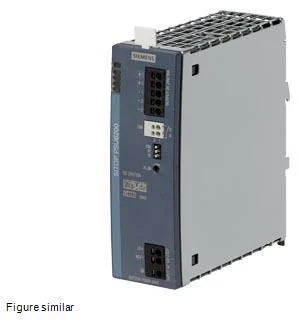

منبع تغذیه زیمنس SITOP PSU6200 Ex خروجی 24V 10A کد 6EP3334-7SC00-3AX0

PSU6200 Ex 24V/10A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

منبع تغذیه زیمنس SITOP PSU6200 Ex خروجی 24V 10A کد 6EP3334-7SC00-3AX0 با خروجی تثبیت‌شده 24 ولت DC و جریان 10 آمپر برای تابلوهای اتوماسیون.

Siemens SITOP PSU6200 Ex 24 V / 10 A منبع تغذیه تثبیت‌شده با ورودی AC یا DC، رابط تشخیصی، بردهای پوشش‌دار و تأییدیه ناحیه خطرناک است.

مشخصهمقدار رسمی
کد سفارش6EP3334-7SC00-3AX0
ورودی AC85 تا 264 V AC، 47 تا 63 Hz
ورودی DC85 تا 275 V DC
خروجی24 V DC / 10 A / 240 W
تنظیم ولتاژ24 تا 28 V DC
راندمان92.8%
زمان بافر ورودیحداقل 45 ms در 240 V
گواهی ناحیه خطرناکIECEx، ATEX، UL HazLoc، UKEX و CCC Ex
ابعاد / وزن45 × 135 × 125 mm / 0.9 kg
دمای کار-30 تا +70 °C
درجه حفاظتIP20

مشخصات فنی

مدل PSU6200 Ex 24V/10A
برند زیمنس
دسته‌بندی منبع تغذیه صنعتی
کشور تولید یا مونتاژ اتریش
خانواده منبع تغذیه SITOP
سری و مدل خانواده SITOP PSU۶۲۰۰ Ex
توپولوژی ورودی ورودی تک‌فاز AC یا DC
تعداد فاز ورودی ۱
بازه ولتاژ ورودی AC ۱۲۰ تا ۲۴۰ V AC؛ بازه عملکرد ۸۵ تا ۲۶۴ V
بازه ولتاژ ورودی DC ۱۱۰ تا ۲۴۰ V DC؛ بازه عملکرد ۸۵ تا ۲۷۵ V
بازه فرکانس ورودی ۴۷ تا ۶۳ Hz
ولتاژ خروجی نامی ۲۴ VDC
جریان خروجی نامی ۱۰ A
توان خروجی نامی ۲۴۰ W
محدوده تنظیم ولتاژ خروجی ۲۴ تا ۲۸ V DC
تعداد خروجی ۱
تقسیم‌بندی کانال‌های خروجی ۱ × ۱۰ A
ضریب توان ورودی طبق دیتاشیت رسمی
زمان Hold-up حداقل ۴۵ ms در ورودی ۲۴۰ V
قابلیت اضافه‌بار کوتاه‌مدت ۱۲ A؛ اضافه‌بار ۱۵۰% تا ۵ s در هر دقیقه
حفاظت اتصال کوتاه بله
حفاظت اضافه ولتاژ خروجی بله
قابلیت اتصال موازی بله
سیگنال و کنتاکت DC OK کنتاکت الکترونیکی NO برای DC OK، حداکثر ۳۰ V DC / ۰.۱ A
رابط تشخیصی LED سبز ۲۴ V OK، رابط تشخیصی و بردهای پوشش‌دار
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۷.۵/۱۵
نوع ترمینال ورودی و خروجی ترمینال Push-in
شرایط محیطی و رطوبت -۳۰ تا +۷۰ °C با همرفت طبیعی؛ راه‌اندازی افزایشی از -۲۵ °C
پوشش محافظ برد بله
خروجی محدود NEC Class 2 خیر
ارتباط شبکه و پروتکل تشخیصی رابط تشخیصی SITOP
درجه حفاظت IP۲۰
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۷۰ °C
جریان نامی ۱۰ A
توان نامی ۰.۲۴ kW
عمق دستگاه ۱۲۵ mm
وزن خالص ۰.۹ kg
راندمان در بار نامی ۹۲.۸ %
عرض دستگاه ۴۵ mm
ارتفاع دستگاه ۱۳۵ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. منبع AC یا DC را قطع، قفل‌گذاری و نبود ولتاژ را تأیید کنید.
  2. دستگاه را در محفظه مناسب ناحیه و روی ریل DIN EN 60715 سایز 35x7.5 یا 35x15 نصب کنید.
  3. حداقل 45 mm فضای آزاد بالا و پایین برای همرفت طبیعی حفظ شود.
  4. هادی‌های L1/+، L2/N/- و PE و سپس خروجی‌ها را با ترمینال Push-in متصل کنید.
  5. حفاظت بالادست 4 A مشخصه C یا 6 A مشخصه B تا 10 A مشخصه C را مطابق دیتاشیت انتخاب کنید.
  6. پس از روشن‌کردن، ولتاژ خروجی، LED 24 V OK، کنتاکت DC OK و رابط تشخیصی را کنترل کنید.
