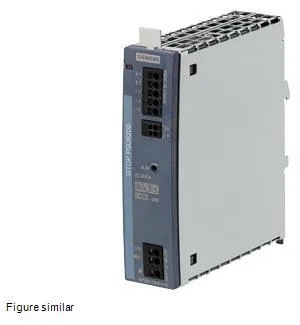

منبع تغذیه زیمنس SITOP PSU6200 Ex خروجی 24V 5A کد 6EP3333-7SC00-0AX0

PSU6200 Ex 24V/5A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

منبع تغذیه زیمنس SITOP PSU6200 Ex با ورودی گسترده AC/DC، خروجی ایزوله 24V DC/5A و بردهای پوشش‌دار؛ دارای تأییدیه Ex ec IIC T3 Gc؛ کد 6EP3333-7SC00-0AX0.

SITOP PSU6200 Ex 24V/5A منبع تغذیه پایدار با بردهای پوشش‌دار برای کاربردهای صنعتی و مناطق خطرناک مطابق شرایط گواهی است.

  • ورودی تک‌فاز AC یا DC؛ 85 تا 264V AC یا 99 تا 275V DC؛ نامی 120 تا 240V
  • تحمل اضافه‌ولتاژ ورودی 300V AC به‌مدت 30 ثانیه؛ زمان نگهداری خروجی حداقل 80ms در 240V
  • خروجی ایزوله 24V DC/5A، توان 120W و ولتاژ قابل تنظیم 24 تا 28V؛ تا 45°C جریان 6A/توان 144W
  • بازده 90.2٪؛ تلفات معمول بار نامی 13W و بی‌باری حداکثر 2W
  • حفاظت اتصال کوتاه با خاموشی و تلاش راه‌اندازی دوره‌ای؛ جریان معمول 6A
  • دارای IECEx Ex ec IIC T3 Gc، ATEX II 3G Ex ec IIC T3 Gc، UL HazLoc، UKEX و CCC-Ex
  • خروجی SELV/ES1، جداسازی گالوانیکی، کلاس حفاظتی I و IP20
  • دمای کار 30- تا 70+ درجه سانتی‌گراد؛ راه‌اندازی ایمن از 40- و راه‌اندازی افزایشی از 25- درجه
  • ترمینال Push-in؛ ابعاد 35 × 135 × 125 میلی‌متر و وزن 0.7 کیلوگرم
  • نصب روی ریل DIN 35×7.5/15؛ فاصله آزاد بالا و پایین 45 میلی‌متر

مشخصات با دیتاشیت رسمی پنج‌صفحه‌ای زیمنس برای همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل PSU6200 Ex 24V/5A
برند زیمنس
دسته‌بندی منبع تغذیه صنعتی
کشور تولید یا مونتاژ اتریش
خانواده منبع تغذیه SITOP
سری و مدل خانواده SITOP PSU۶۲۰۰ Ex
توپولوژی ورودی ورودی تک‌فاز AC یا DC
تعداد فاز ورودی ۱
بازه ولتاژ ورودی AC ۱۲۰ تا ۲۴۰ V AC؛ بازه عملکرد ۸۵ تا ۲۶۴ V
بازه ولتاژ ورودی DC ۱۲۰ تا ۲۴۰ V DC؛ بازه عملکرد ۹۹ تا ۲۷۵ V
بازه فرکانس ورودی ۴۷ تا ۶۳ Hz
ولتاژ خروجی نامی ۲۴ VDC
جریان خروجی نامی ۵ A
توان خروجی نامی ۱۲۰ W
محدوده تنظیم ولتاژ خروجی ۲۴ تا ۲۸ V DC
تعداد خروجی ۱
تقسیم‌بندی کانال‌های خروجی ۱ × ۵ A
ضریب توان ورودی طبق دیتاشیت رسمی
زمان Hold-up حداقل ۸۰ ms در ورودی ۲۴۰ V
قابلیت اضافه‌بار کوتاه‌مدت ۶ A؛ اضافه‌بار ۱۵۰% تا ۵ s در هر دقیقه
حفاظت اتصال کوتاه بله
حفاظت اضافه ولتاژ خروجی بله
قابلیت اتصال موازی خیر
سیگنال و کنتاکت DC OK کنتاکت الکترونیکی NO برای DC OK، حداکثر ۳۰ V DC / ۰.۱ A
رابط تشخیصی LED سبز ۲۴ V OK، کنتاکت DC OK و بردهای پوشش‌دار
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۷.۵/۱۵
نوع ترمینال ورودی و خروجی ترمینال Push-in
شرایط محیطی و رطوبت -۳۰ تا +۷۰ °C با همرفت طبیعی؛ راه‌اندازی افزایشی از -۲۵ °C
پوشش محافظ برد بله
خروجی محدود NEC Class 2 خیر
ارتباط شبکه و پروتکل تشخیصی فاقد شبکه صنعتی
درجه حفاظت IP۲۰
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۷۰ °C
جریان نامی ۵ A
توان نامی ۰.۱۲ kW
ارتفاع دستگاه ۱۳۵ mm
عمق دستگاه ۱۲۵ mm
وزن خالص ۰.۷ kg
راندمان در بار نامی ۹۰.۲ %
عرض دستگاه ۳۵ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. پیش از طراحی، نسخه و دامنه گواهی IECEx/ATEX/UKEX و شرایط استفاده ایمن را برای منطقه، گروه گاز، کلاس دما و نوع محفظه بررسی کنید؛ درج Ex به‌تنهایی مجوز نصب در هر محیطی نیست.
  2. منبع AC/DC را قطع، قفل و بی‌برقی را تأیید کنید؛ اتصال PE الزامی است.
  3. دستگاه را داخل محفظه مناسب روی ریل DIN EN 60715 سایز 35×7.5/15 نصب و 45 میلی‌متر فضای آزاد بالا و پایین حفظ کنید.
  4. ورودی L1/+، L2/N/- و PE را با سیم 0.5 تا 4 میلی‌متر مربع و خروجی‌ها را با سیم 0.5 تا 2.5 میلی‌متر مربع به ترمینال Push-in متصل کنید.
  5. حفاظت بالادست را با کلید 4A مشخصه C یا 6A مشخصه B/C، یا معادل رسمی دیتاشیت، انتخاب کنید.
  6. ولتاژ را در محدوده 24 تا 28V تنظیم و محدودیت 6A فقط تا 45°C را رعایت کنید؛ از 60 تا 70°C کاهش جریان 3٪ در هر کلوین اعمال می‌شود.
  7. پس از راه‌اندازی، LED و کنتاکت DC OK، ولتاژ زیر بار و چرخه خاموشی/راه‌اندازی مجدد در اتصال کوتاه را کنترل کنید.

هشدار: نصب در منطقه خطرناک فقط توسط متخصص دارای صلاحیت Ex و دقیقاً مطابق گواهی، دستورالعمل زیمنس و مقررات محلی انجام شود.
