زیمنس

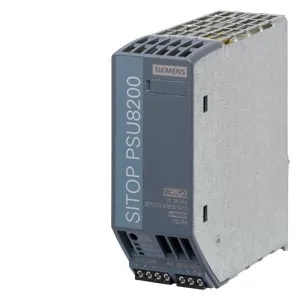

منبع تغذیه زیمنس SITOP PSU8200 تک فاز 24V 5A کد 6EP3333-8SB00-0AY0

PSU8200 1AC 24V/5A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

منبع تغذیه تک‌فاز زیمنس SITOP PSU8200 با ورودی انتخاب خودکار 120/230V AC و خروجی ایزوله 24V DC/5A؛ کد 6EP3333-8SB00-0AY0.

SITOP PSU8200 24V/5A منبع تغذیه پایدار صنعتی زیمنس با انتخاب خودکار بازه ورودی است.

  • ورودی تک‌فاز 120/230V AC؛ بازه‌های 85 تا 132V و 170 تا 264V؛ فرکانس 47 تا 63Hz
  • خروجی ایزوله 24V DC/5A و توان نامی 120W؛ ولتاژ قابل تنظیم 24 تا 28.8V
  • زمان نگهداری خروجی در قطع برق حداقل 35ms در بار نامی
  • بازده 93٪؛ تلفات معمول بار نامی 9W و بی‌باری حداکثر 1.5W
  • اضافه‌بار کوتاه‌مدت تا 150٪ برای 5 ثانیه در دقیقه؛ جریان اتصال کوتاه معمول 6A و پالس 15A برای 25ms
  • دو حالت حفاظت اتصال کوتاه: جریان ثابت حدود 6A یا خاموشی قفل‌شونده
  • LED سبز 24V OK، زرد اضافه‌بار و قرمز خاموشی قفل‌شونده؛ کنتاکت رله 24V OK
  • امکان موازی‌کردن دو دستگاه برای افزایش توان و اتصال ماژول بافر
  • خروجی SELV/ES1، جداسازی گالوانیکی ورودی/خروجی، کلاس حفاظتی I و IP20
  • دمای کار 25- تا 70+ درجه سانتی‌گراد با همرفت طبیعی؛ راه‌اندازی از 40- درجه آزموده شده است
  • ابعاد 45 × 125 × 125 میلی‌متر؛ وزن 0.8 کیلوگرم؛ نصب روی ریل DIN 35×7.5/15

مشخصات با دیتاشیت رسمی پنج‌صفحه‌ای زیمنس برای همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل PSU8200 1AC 24V/5A
برند زیمنس
دسته‌بندی منبع تغذیه صنعتی
کشور تولید یا مونتاژ رومانی
خانواده منبع تغذیه SITOP
سری و مدل خانواده SITOP PSU۸۲۰۰
توپولوژی ورودی ورودی تک‌فاز AC
تعداد فاز ورودی ۱
بازه ولتاژ ورودی AC ۱۲۰/۲۳۰ V AC؛ بازه‌های ۸۵ تا ۱۳۲ و ۱۷۰ تا ۲۶۴ V
بازه ولتاژ ورودی DC کاربرد ندارد
بازه فرکانس ورودی ۴۷ تا ۶۳ Hz
ولتاژ خروجی نامی ۲۴ VDC
جریان خروجی نامی ۵ A
توان خروجی نامی ۱۲۰ W
محدوده تنظیم ولتاژ خروجی ۲۴ تا ۲۸.۸ V DC
تعداد خروجی ۱
تقسیم‌بندی کانال‌های خروجی ۱ × ۵ A
ضریب توان ورودی طبق دیتاشیت رسمی
زمان Hold-up حداقل ۳۵ ms در ورودی ۱۲۰/۲۳۰ V
قابلیت اضافه‌بار کوتاه‌مدت تا ۱۵ A برای ۲۵ ms؛ اضافه‌بار ۱۵۰% تا ۵ s در هر دقیقه
حفاظت اتصال کوتاه بله
حفاظت اضافه ولتاژ خروجی بله
قابلیت اتصال موازی بله
سیگنال و کنتاکت DC OK کنتاکت رله NO برای ۲۴ V OK، حداکثر ۶۰ V DC / ۰.۳ A
رابط تشخیصی LED سبز ۲۴ V OK، زرد overload و قرمز latching shutdown
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۷.۵/۱۵
نوع ترمینال ورودی و خروجی ترمینال پیچی
شرایط محیطی و رطوبت -۲۵ تا +۷۰ °C با همرفت طبیعی؛ رطوبت ۵ تا ۹۵% بدون میعان
پوشش محافظ برد خیر
خروجی محدود NEC Class 2 خیر
ارتباط شبکه و پروتکل تشخیصی فاقد شبکه صنعتی
درجه حفاظت IP۲۰
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۷۰ °C
جریان نامی ۵ A
توان نامی ۰.۱۲ kW
عمق دستگاه ۱۲۵ mm
وزن خالص ۰.۸ kg
راندمان در بار نامی ۹۳ %
عرض دستگاه ۴۵ mm
ارتفاع دستگاه ۱۲۵ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. منبع AC را قطع، قفل و بی‌برقی را بررسی کنید؛ اتصال حفاظتی PE الزامی است.
  2. دستگاه را روی ریل DIN استاندارد EN 60715 سایز 35×7.5 یا 35×15 نصب و 50 میلی‌متر فضای آزاد بالا و پایین حفظ کنید.
  3. ورودی L/N/PE و دو ترمینال مثبت/منفی خروجی را با سیم 0.2 تا 2.5 میلی‌متر مربع متصل کنید؛ کنتاکت‌های کمکی 0.14 تا 1.5 میلی‌متر مربع هستند.
  4. برای تک‌فاز، کلید مینیاتوری از 6A مشخصه C یا 10A مشخصه B توصیه شده است؛ حفاظت دو‌فاز فقط مطابق آرایش دیتاشیت انجام شود.
  5. ولتاژ خروجی را پیش از اتصال بار حساس در محدوده 24 تا 28.8V تنظیم و حالت حفاظت اتصال کوتاه را متناسب با کاربرد انتخاب کنید.
  6. در صورت موازی‌کردن، فقط دو دستگاه هم‌مدل و با تنظیمات یکسان استفاده و توزیع جریان کنترل شود.
  7. پس از برق‌دارکردن، LED 24V OK، کنتاکت رله، ولتاژ زیر بار و رفتار اضافه‌بار/اتصال کوتاه را آزمایش کنید.

هشدار: نصب فقط توسط برق‌کار متخصص و مطابق دیتاشیت رسمی، حفاظت بالادست و مقررات تابلو انجام شود.
