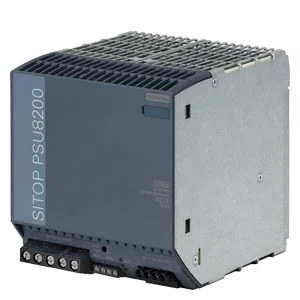

منبع تغذیه سه‌فاز زیمنس SITOP PSU8200 مدل 24V/40A

PSU8200 24V/40A 3AC

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

منبع تغذیه سه‌فاز زیمنس SITOP PSU8200 با ورودی 400 تا 500V AC و خروجی ایزوله 24V DC/40A؛ کد سفارش 6EP3437-8SB00-0AY0.

SITOP PSU8200 3AC 24V/40A منبع تغذیه پایدار سه‌فاز زیمنس است.

  • ورودی نامی سه‌فاز 400 تا 500V AC، دامنه کاری 320 تا 575V و فرکانس 45 تا 65Hz
  • خروجی ایزوله 24V DC/40A، توان 960W و ولتاژ قابل تنظیم 24 تا 28V
  • زمان نگهداری خروجی در قطع برق حداقل 10ms
  • بازده 94٪؛ تلفات معمول بار نامی 66W و بی‌باری حداکثر 4W
  • اضافه‌بار کوتاه‌مدت تا 150٪ برای 5 ثانیه در دقیقه؛ جریان پیک اتصال کوتاه 120A برای 25ms
  • حفاظت اتصال کوتاه قابل انتخاب: جریان ثابت حدود 44A یا خاموشی قفل‌شونده
  • امکان موازی‌کردن دو دستگاه و اتصال ماژول بافر؛ LED و رله 24V OK
  • خروجی SELV/ES1، جداسازی گالوانیکی، کلاس حفاظتی I و IP20
  • دمای کار 25- تا 70+ درجه سانتی‌گراد؛ از 60 تا 70°C کاهش جریان 4٪ در هر کلوین
  • ابعاد 135 × 145 × 150 میلی‌متر؛ وزن 3.3 کیلوگرم؛ نصب روی ریل DIN 35×15

مشخصات با دیتاشیت رسمی پنج‌صفحه‌ای زیمنس برای کد 6EP3437-8SB00-0AY0 تطبیق داده شده است.

مشخصات فنی

مدل PSU8200 24V/40A 3AC
برند زیمنس
دسته‌بندی منبع تغذیه صنعتی
کشور تولید یا مونتاژ رومانی
خانواده منبع تغذیه SITOP
سری و مدل خانواده SITOP PSU۸۲۰۰
توپولوژی ورودی ورودی سه‌فاز AC
تعداد فاز ورودی ۳
بازه ولتاژ ورودی AC ۴۰۰ تا ۵۰۰ V AC سه‌فاز؛ بازه عملکرد ۳۲۰ تا ۵۷۵ V
بازه ولتاژ ورودی DC کاربرد ندارد
بازه فرکانس ورودی ۴۵ تا ۶۵ Hz
ولتاژ خروجی نامی ۲۴ VDC
جریان خروجی نامی ۴۰ A
توان خروجی نامی ۹۶۰ W
محدوده تنظیم ولتاژ خروجی ۲۴ تا ۲۸ V DC
تعداد خروجی ۱
تقسیم‌بندی کانال‌های خروجی ۱ × ۴۰ A
ضریب توان ورودی طبق دیتاشیت رسمی
زمان Hold-up حداقل ۱۰ ms در ورودی ۴۰۰ V
قابلیت اضافه‌بار کوتاه‌مدت ۱۲۰ A برای ۲۵ ms؛ اضافه‌بار ۱۵۰% تا ۵ s در هر دقیقه
حفاظت اتصال کوتاه بله
حفاظت اضافه ولتاژ خروجی بله
قابلیت اتصال موازی بله
سیگنال و کنتاکت DC OK کنتاکت رله NO برای ۲۴ V OK، حداکثر ۶۰ V DC / ۰.۳ A
رابط تشخیصی LED سبز ۲۴ V OK، زرد overload و قرمز latching shutdown
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۱۵
وزن خالص ۳.۳ kg
نوع ترمینال ورودی و خروجی ترمینال پیچی
شرایط محیطی و رطوبت -۲۵ تا +۷۰ °C با همرفت طبیعی؛ رطوبت ۵ تا ۹۵% بدون میعان
پوشش محافظ برد خیر
خروجی محدود NEC Class 2 خیر
ارتباط شبکه و پروتکل تشخیصی ندارد
درجه حفاظت IP۲۰
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۷۰ °C
جریان نامی ۴۰ A
توان نامی ۰.۹۶ kW
راندمان در بار نامی ۹۴ %
عرض دستگاه ۱۳۵ mm
ارتفاع دستگاه ۱۴۵ mm
عمق دستگاه ۱۵۰ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. هر سه فاز ورودی را قطع، قفل و بی‌برقی را اندازه‌گیری کنید؛ اتصال PE الزامی است.
  2. دستگاه 3.3 کیلوگرمی را روی ریل DIN EN 60715 سایز 35×15 محکم نصب و 40 میلی‌متر فضای آزاد بالا و پایین حفظ کنید.
  3. برای L1/L2/L3/PE از سیم 0.5 تا 4 میلی‌متر مربع و برای ترمینال‌های مثبت و منفی خروجی از سیم 0.5 تا 16 میلی‌متر مربع استفاده کنید.
  4. حفاظت ورودی سه‌پل 10 تا 16A مشخصه C یا کلید حفاظتی معادل دیتاشیت نصب شود.
  5. ولتاژ خروجی را پیش از اتصال بار در محدوده 24 تا 28V تنظیم و حالت اتصال کوتاه را مطابق کاربرد انتخاب کنید.
  6. در موازی‌سازی فقط دو دستگاه هم‌مدل با تنظیم یکسان استفاده و توزیع جریان بررسی شود.
  7. پس از برق‌دارکردن، LED و رله 24V OK، ولتاژ زیر بار، عملکرد اضافه‌بار و افت توان در دمای بالا را کنترل کنید.

هشدار: نصب سه‌فاز فقط توسط برق‌کار متخصص و مطابق دیتاشیت رسمی، حفاظت بالادست و مقررات ارت انجام شود.
