فروشندهٔ انتخاب‌شده: فروشگاه ابزار دقیق بازَکس · تغییر فروشنده
اصالت اعلام‌شده توسط فروشندهآماده ارسال
وضعیت کالا
نو
قیمتقیمت با استعلام
فروشنده: فروشگاه ابزار دقیق بازَکس
موجودی
موجود
زمان تأمین
۱ روز کاری
وضعیت تولید
در حال تولید
اطلاعات اعلام‌شده توسط فروشنده
مشخصات کالا در فروشگاه ابزار دقیق بازَکس
کد کالای فروشنده
SLR-0001
وضعیت کالا
نو
حداقل سفارش
1
ضمانت
بدون گارانتی
گواهی کالیبراسیون
اعلام نشده
هزینه ارسال
توافقی
مشخصات مرجع سازنده در بخش مشخصات فنی قابل مشاهده است.
معرفی
معرفی کالا

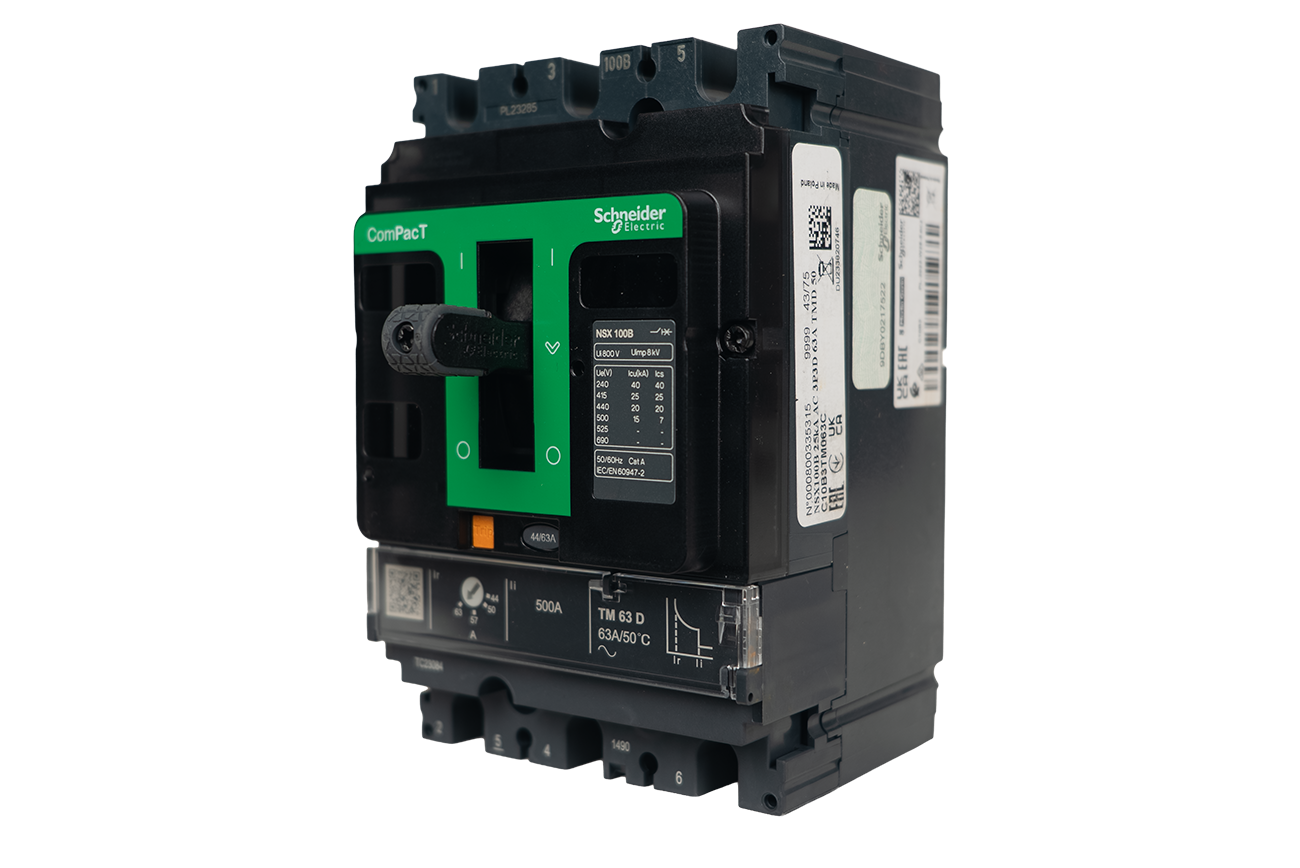

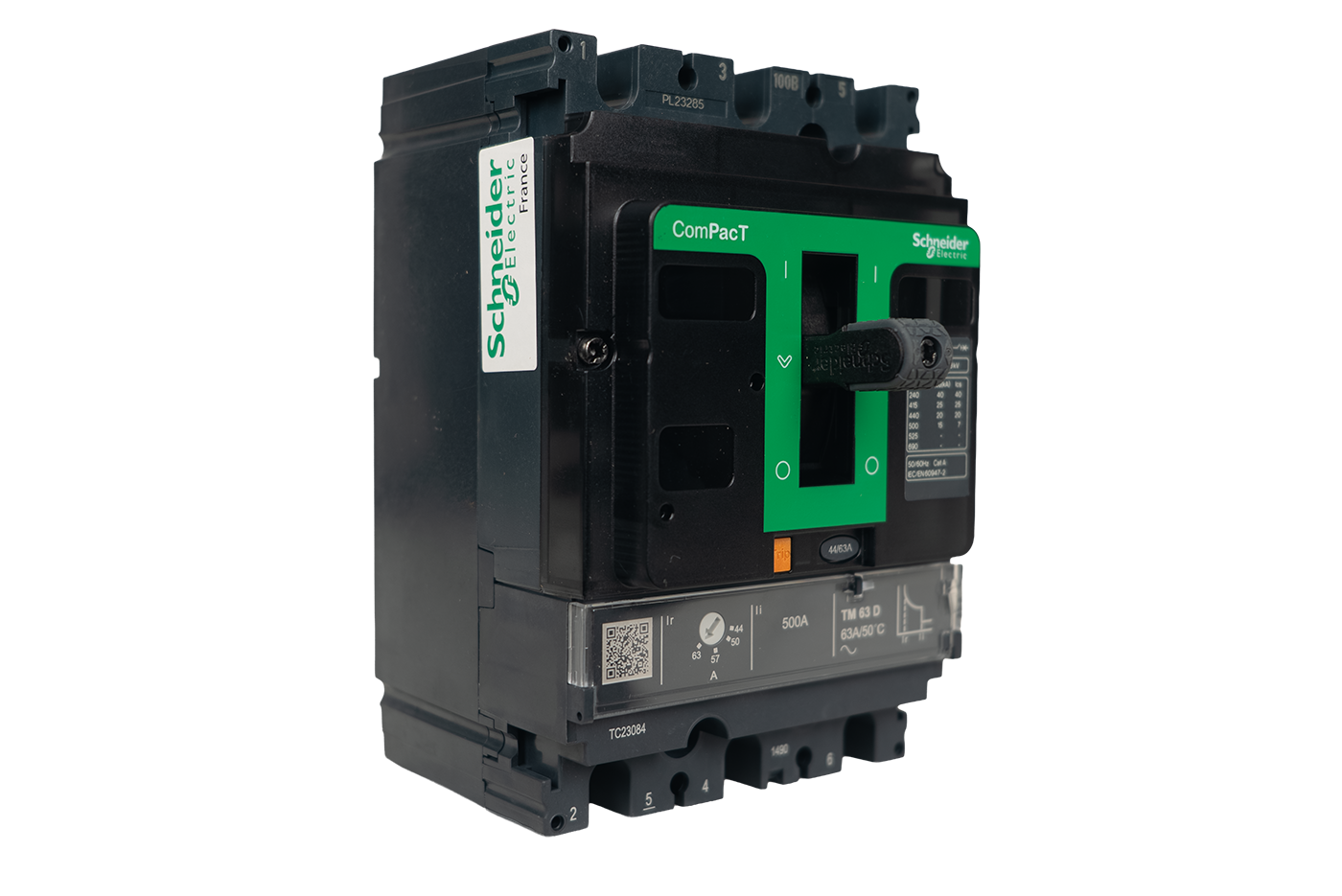

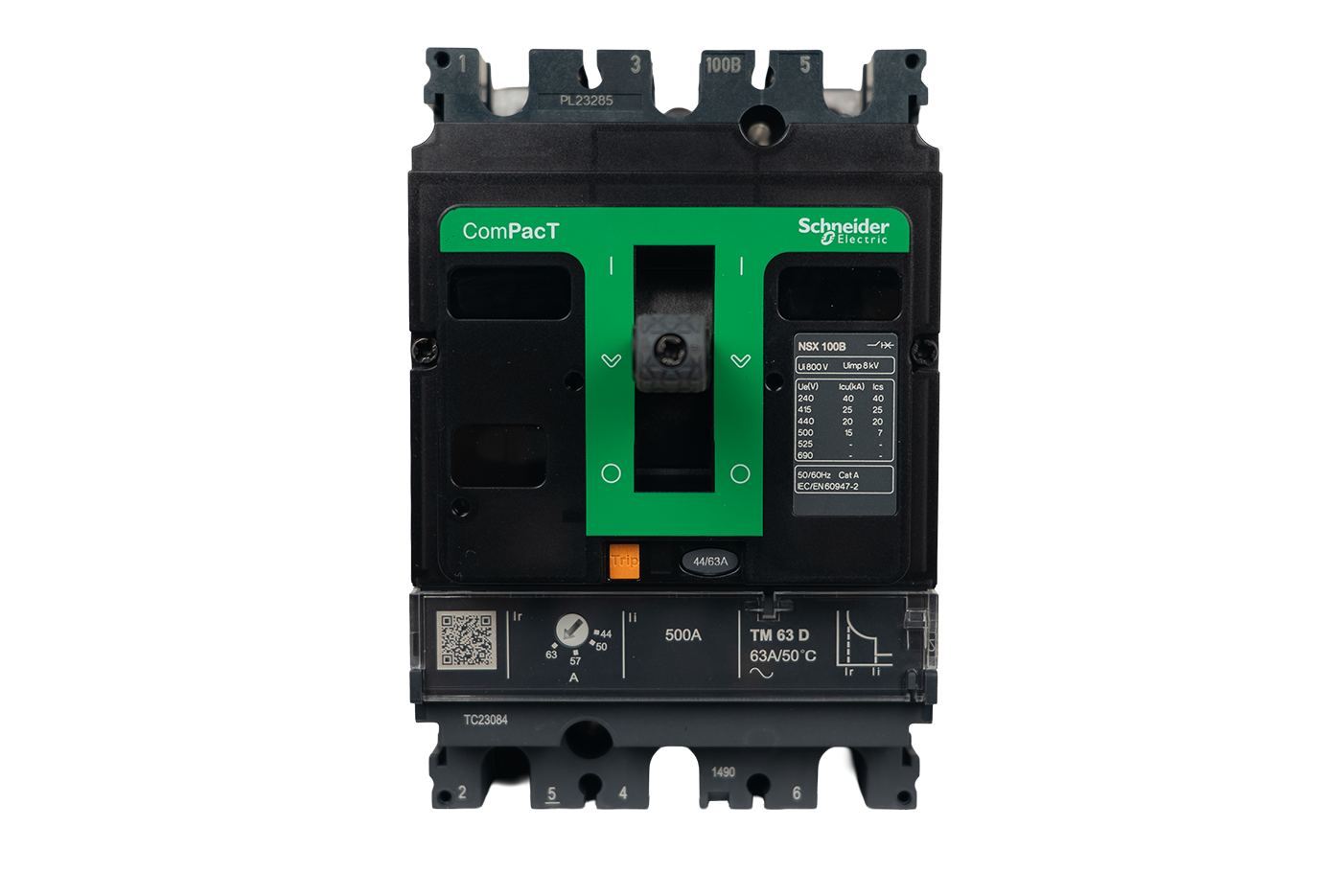

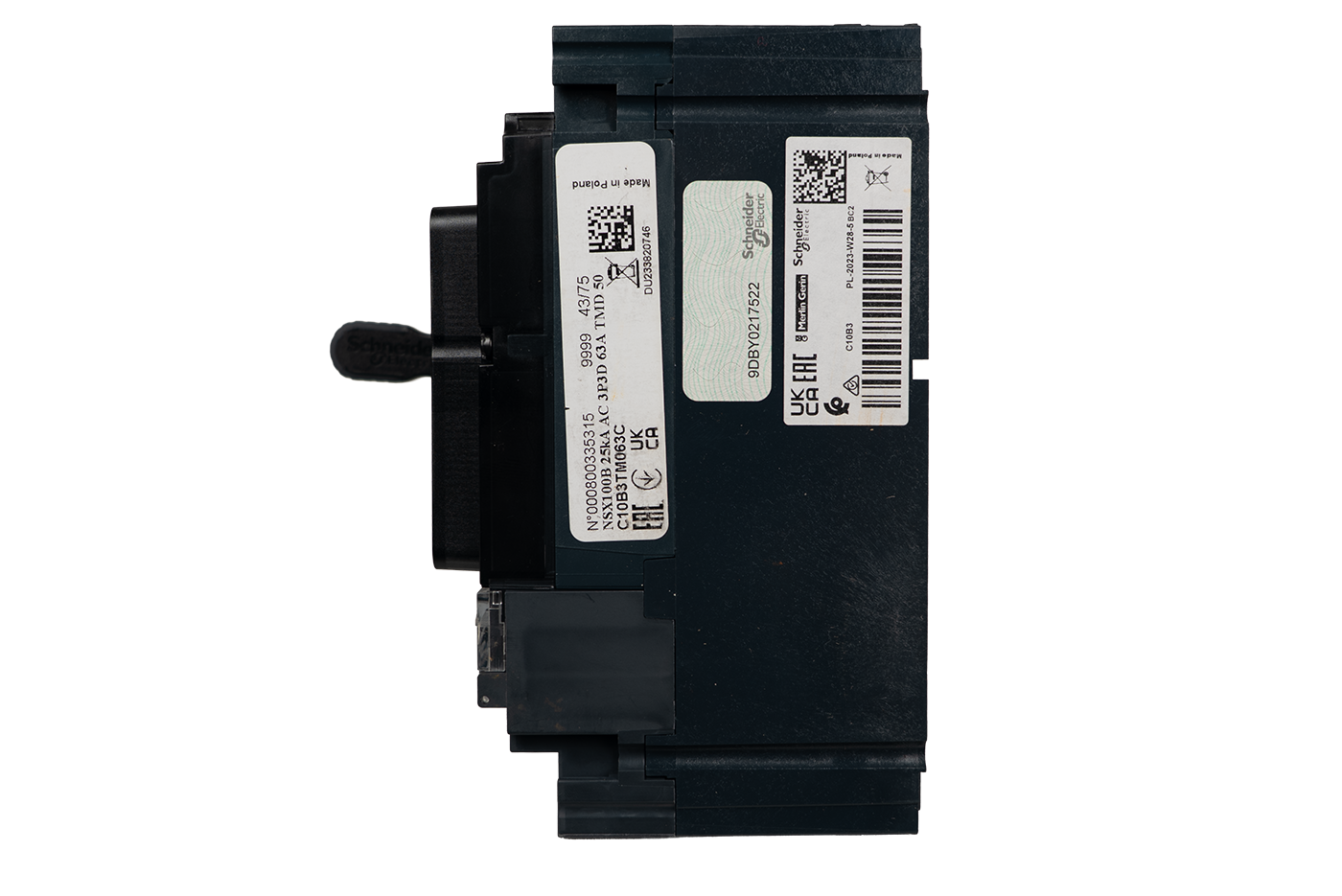

کلید اتوماتیک کمپکت Schneider Electric ComPacT NSX100B یک MCCB سه‌پل با جریان نامی 63 آمپر و قدرت قطع 25kA است که برای حفاظت فیدرها، تابلوهای توزیع، موتورهای صنعتی و خطوط تغذیه در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
کلید اتوماتیک کمپکت ComPacT NSX100B از خانواده MCCB های اشنایدر الکتریک بوده و برای حفاظت و قطع و وصل مدارهای توزیع برق فشار ضعیف طراحی شده است. این تجهیز دارای واحد حفاظتی حرارتی-مغناطیسی TM-D است که حفاظت اضافه‌بار را به‌صورت قابل تنظیم و حفاظت اتصال کوتاه را به‌صورت مغناطیسی انجام می‌دهد.
رنج تنظیم حرارتی این مدل بین 44 تا 63 آمپر است و امکان تطبیق حفاظت با بار واقعی شبکه را فراهم می‌کند. قدرت قطع 25kA در ولتاژ 415VAC باعث می‌شود در تابلوهای صنعتی، مراکز کنترل موتور (MCC)، تابلوهای اصلی توزیع (MDB) و فیدرهای خروجی کاربرد گسترده‌ای داشته باشد.
این تجهیز علاوه بر حفاظت کابل و مصرف‌کننده‌ها، قابلیت جداسازی (Isolation) مطابق استاندارد IEC 60947-2 را نیز دارد و می‌تواند به‌عنوان کلید اصلی تابلو مورد استفاده قرار گیرد.
مشخصات فنی
مدلNSX100B TM63D
برندSchneider Electric
دستهبندیکلید اتوماتیک کامپکت
استاندارد و گواهی صنعتیCE، EAC
درجه حفاظتIP۲۰
محل نصبIndoor، Panel Mount
حداقل دمای کاری-۲۵ °C
حداکثر دمای کاری۷۰ °C
گواهی ضدانفجاربدون گواهی Ex
کلاس دقت۰.۲% FS
اتصال الکتریکیترمینال
ولتاژ تغذیهبدون ولتاژ تغذیه
سیال/محیط فرآیندیهوا
جریان نامی۶۳ A
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
1- آماده‌سازی تابلو
برق ورودی تابلو را کامل قطع کنید.
نبود ولتاژ را با مولتی‌متر تأیید نمایید.
فضای مناسب برای نصب NSX100B را روی صفحه مونتاژ تابلو در نظر بگیرید.
2- نصب مکانیکی
کلید روی Back Plate یا سینی تابلو نصب می‌شود.
توسط پیچ‌های استاندارد به صفحه تابلو متصل گردد.
فاصله مناسب برای تهویه رعایت شود.
3- سیم‌کشی قدرت
ترمینال‌های بالا:
1 = L1
3 = L2
5 = L3
ترمینال‌های پایین:
2 = T1
4 = T2
6 = T3
ورودی از بالا و خروجی از پایین متصل شود.
4- تنظیم حفاظت حرارتی
از پیچ تنظیم Ir روی قسمت پایین تجهیز:
حداقل: 44A
حداکثر: 63A
متناسب با جریان بار تنظیم شود.
5- کنترل نهایی
گشتاور پیچ‌ها بررسی شود.
اتصال زمین تابلو کنترل گردد.
تست پیوستگی انجام شود.
