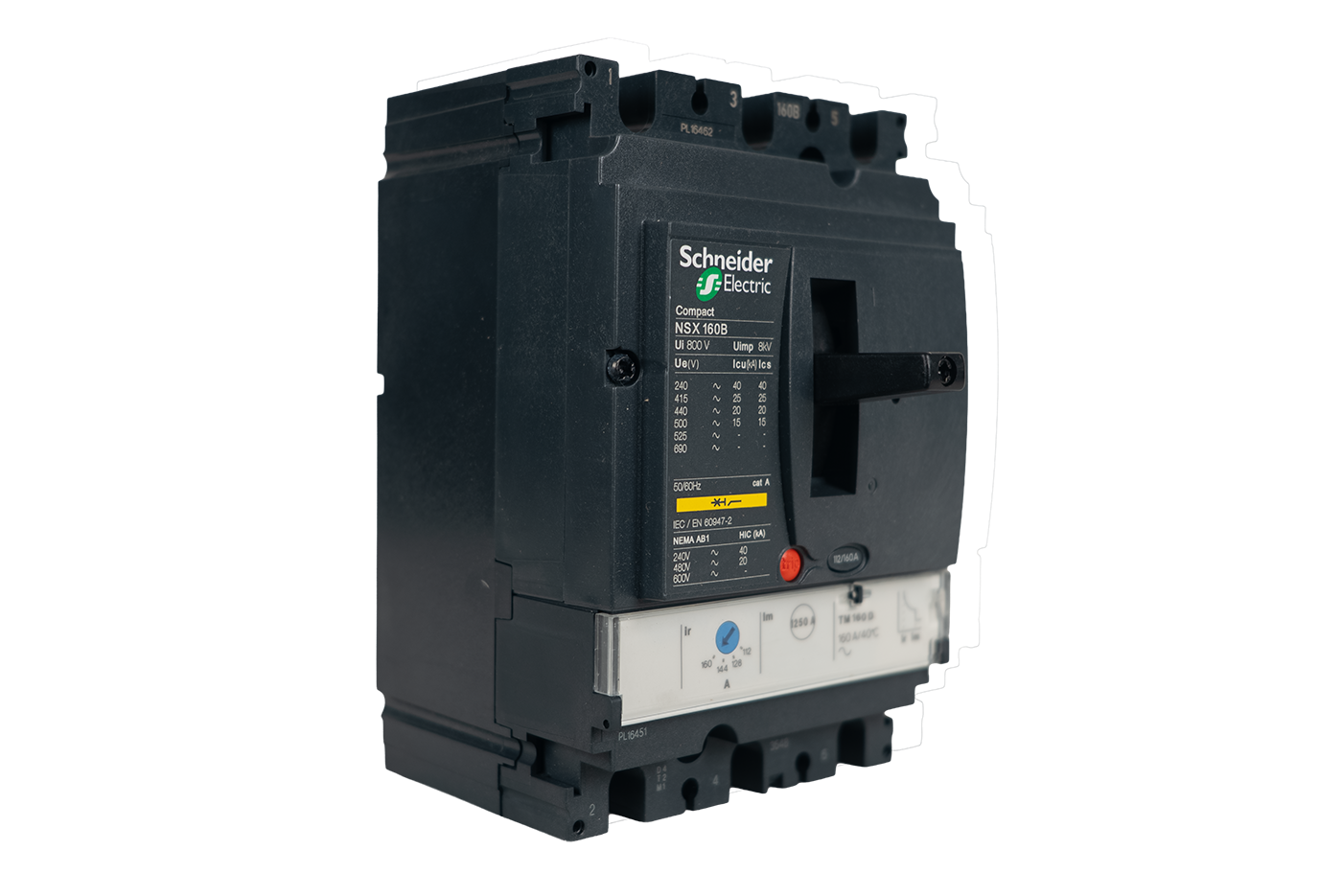

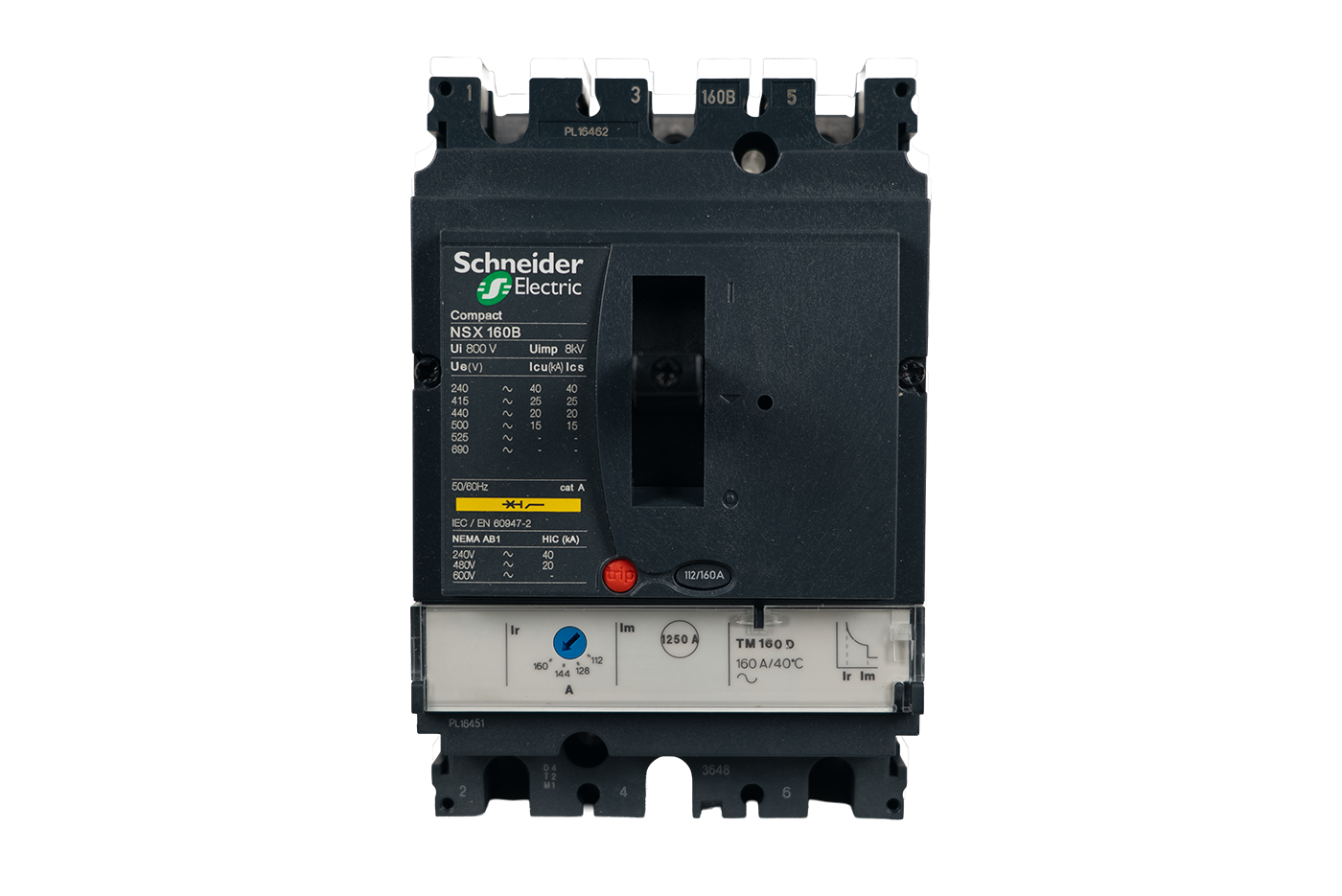

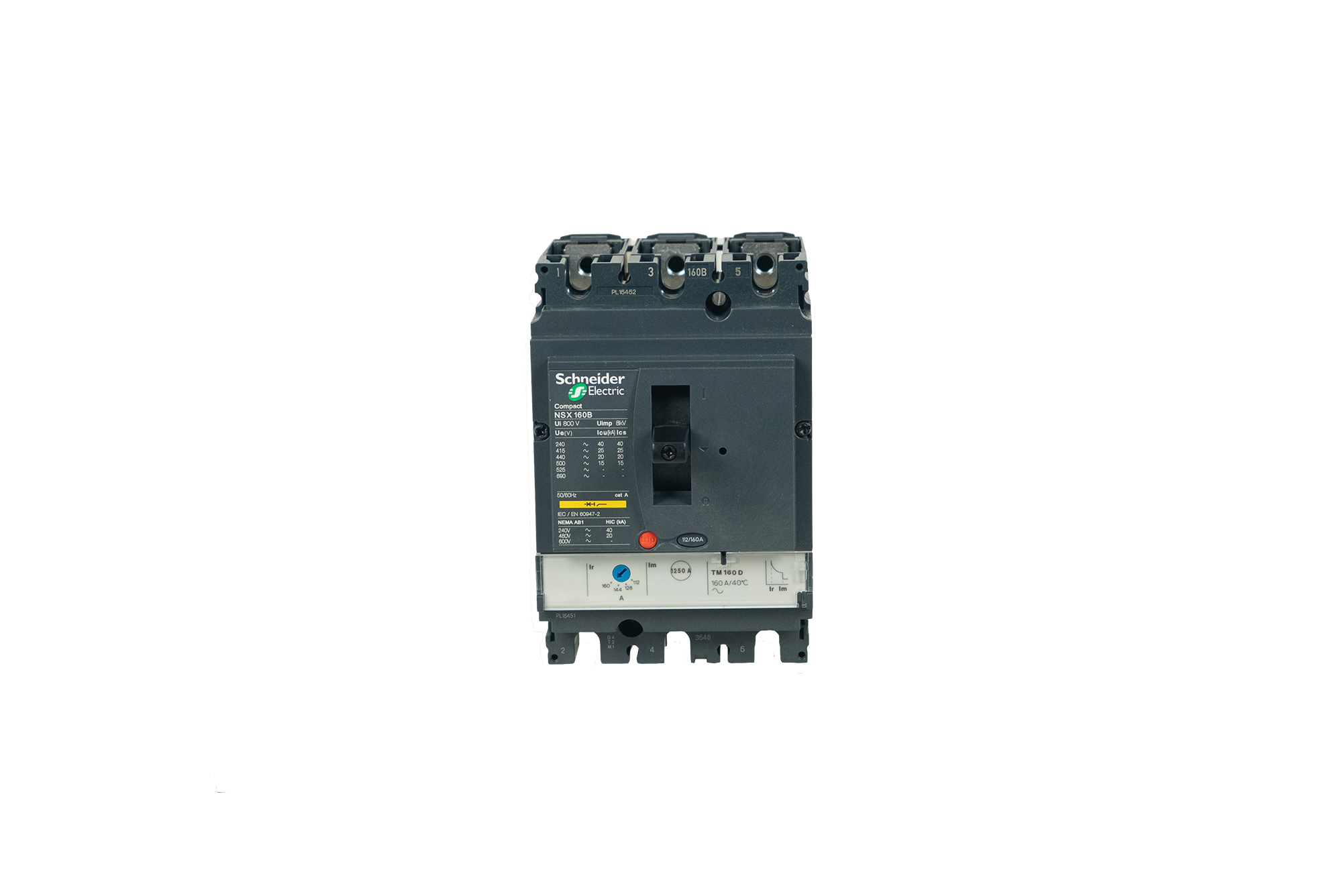

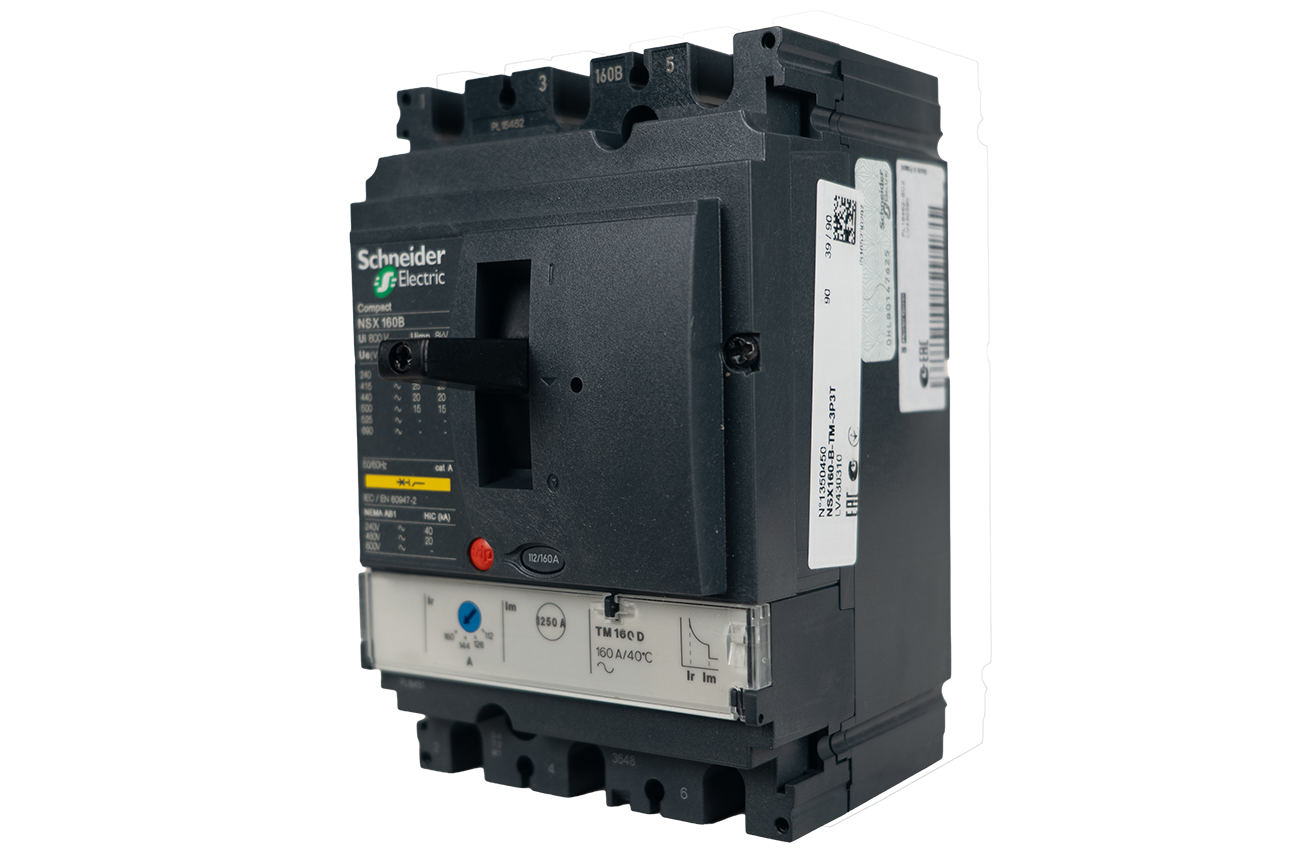

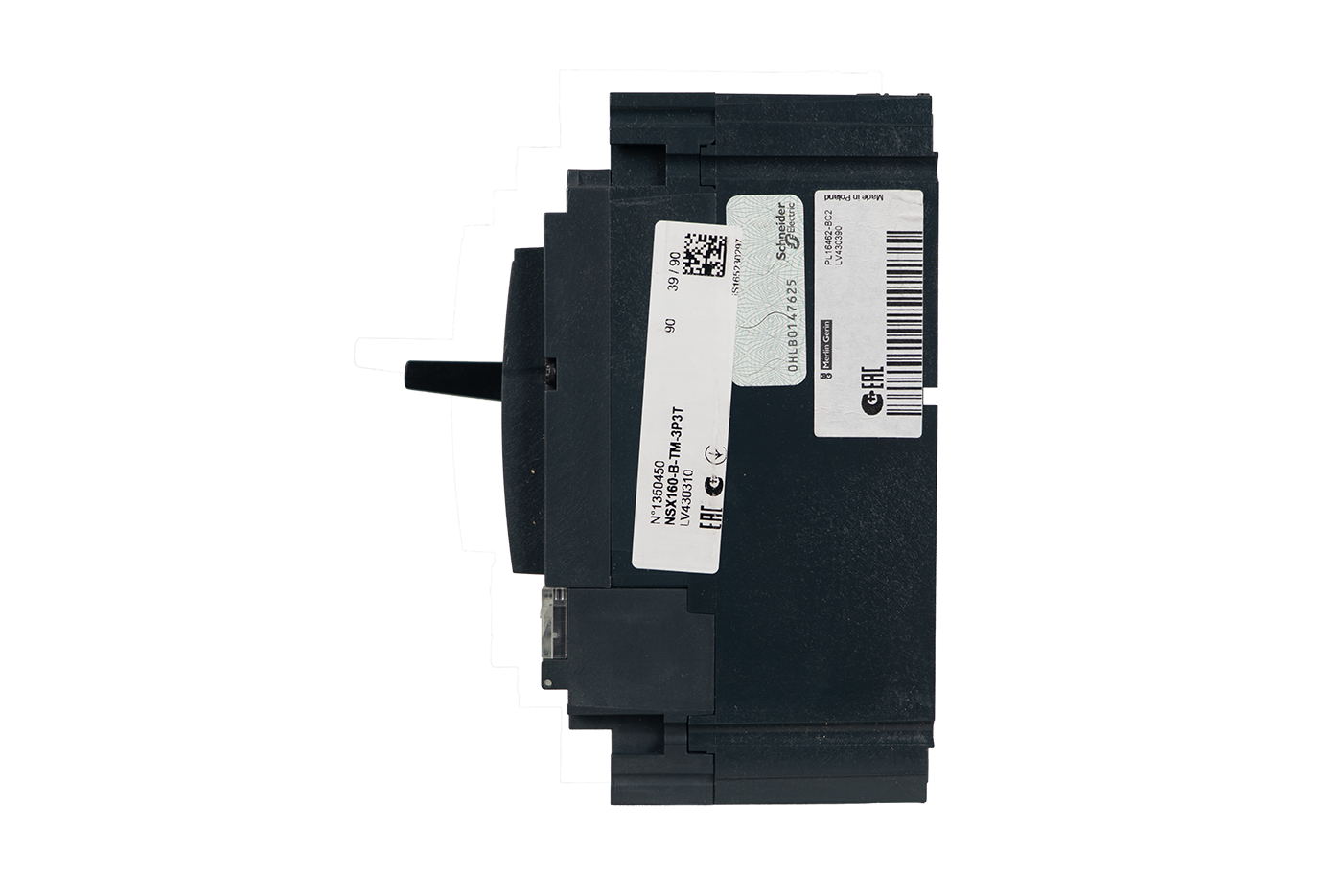

Schneider Electric ComPacT NSX160B TM160D از سری ComPacT NSX اشنایدر الکتریک بوده و در رده کلیدهای MCCB (Molded Case Circuit Breaker) قرار میگیرد. این تجهیز برای حفاظت شبکههای توزیع فشار ضعیف طراحی شده و قادر است در صورت وقوع اضافهبار یا اتصال کوتاه، مدار را بهصورت خودکار قطع کند تا از آسیب به کابلها، تجهیزات و تابلوهای برق جلوگیری شود.
ویژگیهای اصلی:
جریان نامی: 160 آمپر
تعداد پل: 3 پل
ولتاژ کاری: تا 690VAC
قدرت قطع اتصال کوتاه: 25kA در 415VAC
یونیت حفاظتی: TM160D (حرارتی-مغناطیسی)
قابلیت تنظیم حفاظت اضافهبار (Ir)
حفاظت مغناطیسی در برابر اتصال کوتاه (Im)
قابلیت نصب در تابلوهای توزیع و کنترل صنعتی
مناسب برای حفاظت فیدرهای اصلی، موتورهای صنعتی، تابلوهای MCC و تابلوهای توزیع برق کارخانهها.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلCompact NSX160B / NSX160B
برندSchneider Electric
دستهبندیکلید اتوماتیک کامپکت
استاندارد و گواهی صنعتیce, ul, csa, eac, rohs
درجه حفاظتip۴۰
محل نصبindoor, panel-mount
حداقل دمای کاری-۲۵ deg_c
حداکثر دمای کاری۷۰ deg_c
گواهی ضدانفجارnot-rated
رنج اندازهگیری-
سیگنال خروجیwithout_output_signal
ولتاژ تغذیهdont_have
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
1. آمادهسازی تابلو برق ورودی تابلو را کاملاً قطع و قفل ایمنی (LOTO) اعمال کنید. محل نصب کلید را روی سینی یا صفحه نصب تابلو مشخص نمایید. فضای کافی برای تهویه و دسترسی به ترمینالها در نظر بگیرید. 2. نصب مکانیکی کلید را بهصورت عمودی یا افقی روی صفحه نصب تابلو ثابت کنید. پیچهای نصب را مطابق گشتاور توصیهشده سازنده محکم نمایید. از عدم وجود تنش مکانیکی روی بدنه کلید اطمینان حاصل کنید. 3. اتصال کابلها ورودی برق سهفاز را به ترمینالهای بالایی (1-3-5) متصل کنید. خروجی مصرفکننده را به ترمینالهای پایینی (2-4-6) متصل نمایید. سطح مقطع کابل را متناسب با جریان 160 آمپر انتخاب کنید. پیچهای ترمینال را با گشتاور استاندارد سفت کنید.
