لگراند

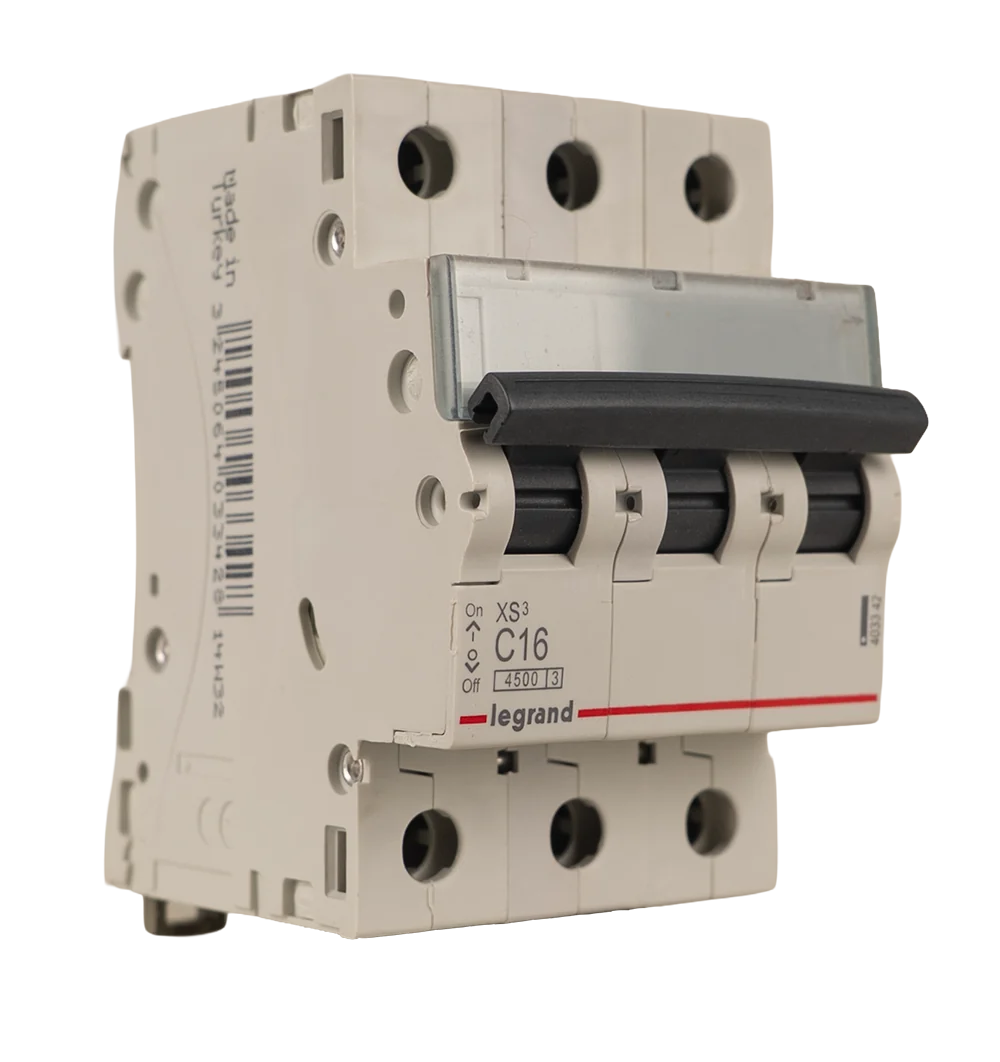

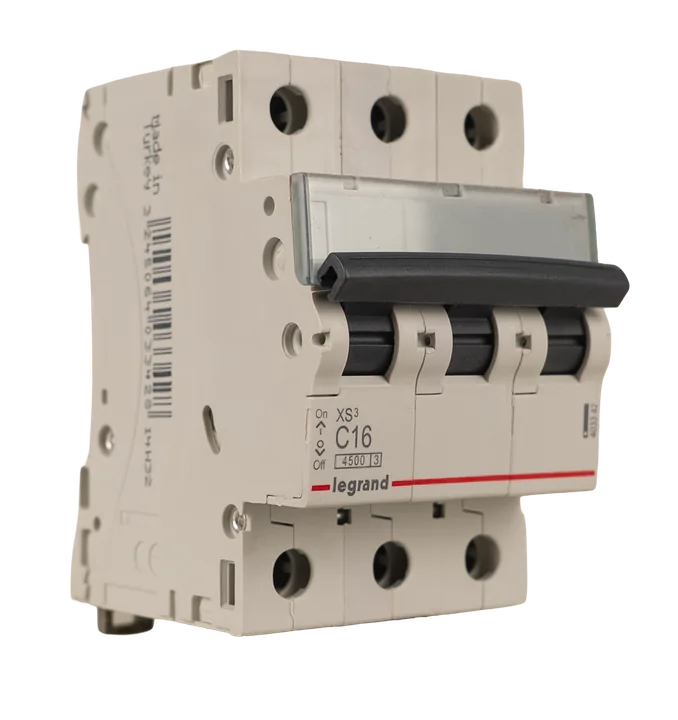

کلید مینیاتوری (MCB) لگراند XS³، سه پل، منحنی C، 16 آمپر، قدرت قطع 6kA

C16

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
ترکیه
معرفی

معرفی کالا

کلید مینیاتوری Legrand XS³ مدل 403342 یک کلید حفاظتی سه‌پل با جریان نامی 16 آمپر، منحنی قطع C و قدرت قطع 4.5kA است که برای حفاظت مدارهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه در تابلوهای برق صنعتی و ساختمانی استفاده می‌شود.
کلید مینیاتوری Legrand XS³ C16 با کد سفارش 403342 از سری تجهیزات حفاظتی فشار ضعیف شرکت Legrand است. این کلید دارای سه پل، جریان نامی 16 آمپر، منحنی عملکرد C و قدرت قطع 4.5kA بوده و برای حفاظت مدارهای توزیع برق سه‌فاز در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. سری XS³ با طراحی فشرده، نصب آسان روی ریل DIN و مکانیزم قطع حرارتی–مغناطیسی، عملکرد قابل اعتماد و طول عمر بالایی را در کاربردهای صنعتی و ساختمانی ارائه می‌دهد. این محصول برای تابلوهای توزیع، سیستم‌های روشنایی، تغذیه موتورهای کوچک و حفاظت مدارهای عمومی مناسب است.

مشخصات فنی

مدل C16
برند لگراند
دسته‌بندی کلید مینیاتوری
کشور تولید یا مونتاژ ترکیه
استاندارد و گواهی صنعتی CE، RoHS
درجه حفاظت IP۲۰
محل نصب Indoor، DIN Rail
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۷۰ °C
اتصال الکتریکی ترمینال
رده جریان نامی ۱۶ A
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

نصب کلید را روی ریل DIN استاندارد 35 میلی‌متری نصب کنید. از استقرار صحیح کلید روی ریل و محکم بودن آن اطمینان حاصل نمایید. سیم‌بندی برق ورودی سه‌فاز را به ترمینال‌های ورودی کلید متصل کنید. خروجی مدار را از ترمینال‌های خروجی دریافت نمایید. پیچ‌های ترمینال را مطابق گشتاور توصیه‌شده سازنده محکم کنید. راه‌اندازی پس از اطمینان از صحت سیم‌بندی، کلید را در وضعیت ON قرار دهید. عملکرد مدار و عدم وجود اتصال کوتاه یا اضافه‌بار را بررسی کنید. در صورت وقوع خطا، کلید به‌صورت خودکار مدار را قطع کرده و پس از رفع عیب می‌توان آن را مجدداً وصل کرد.
اسناد فنی

فایل‌ها و مدارک فنی کالا

مدرک فنی برای این مدل ثبت نشده است.
